6.5. Прибор обслуживания отопления

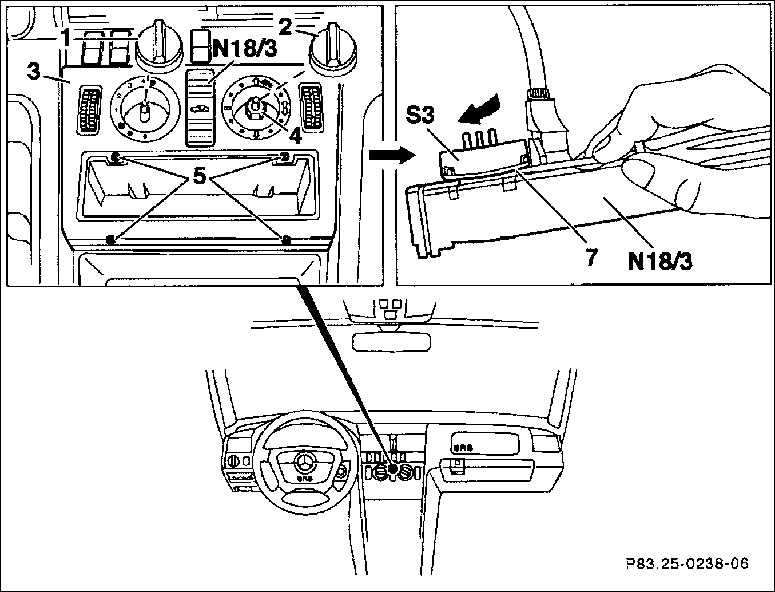

ОБЩИЕ СВЕДЕНИЯ

1. Кнопка управления количеством воздуха
2. Кнопка управления распределением воздуха
3. Защитное покрытие

4. Шестигранная гайка
5. Винты
7. Фиксирующий выстпу
N18/3. Прибор обслуживания
S3. Переключатель количества воздуха

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите радиоприемник.

2. Снимите кнопки обслуживания.

3. Отвинтите шестигранную гайку (4) и винты (5).

4. Отрицательный провод аккумуляторной батареи и "массовый" провод двигателя.

5. Освободите прибор управления, выкрутив два винта.

6. Снимите расположенный с задней стороны разъем провода для переключателя количества воздуха (S3).

7. В случае необходимости снимите переключатель количества воздуха. Для этого отожмите отверткой фиксирующий выступ и поверните переключатель количества воздуха влево.

Установка

Установка происходит в последовательности, обратной снятию.
