5.6. Гидравлическая муфта вентилятора

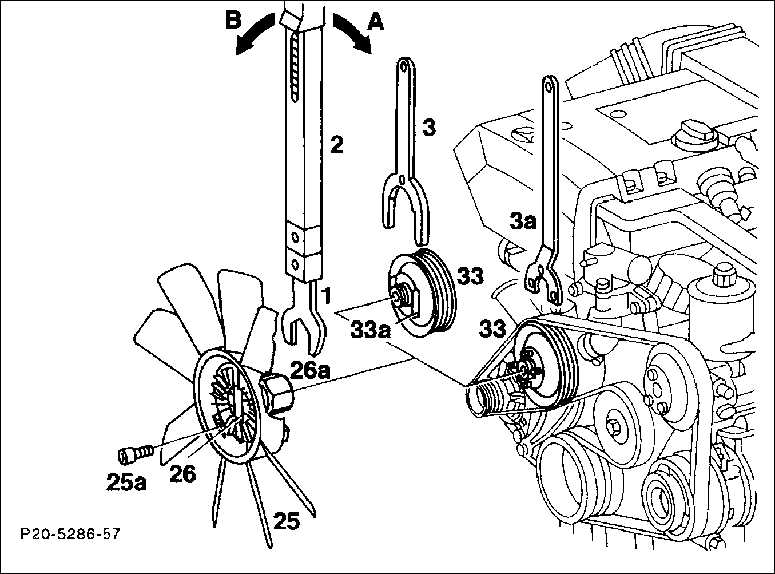

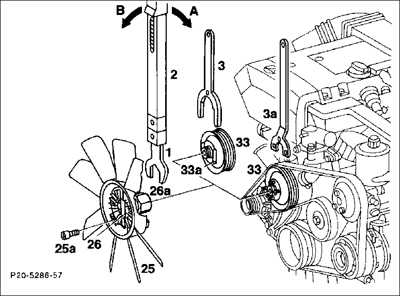

4-ЦИЛИНДРОВЫЙ БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
1. Насадка рожкового гаечного ключа
2. Динамометрический гаечный ключ
3. Контропора у шкива с плоской стопорной шайбой
3а. Контропора у шкива с болтами, имеющими внутренний шестигранник
25. Вентилятор
|
25а. Болт 6 х 14, 10 Н.м.
26. Уплотнительное кольцо
26а. Накидная гайка
33. Шкив
33а. Плоская стопорная шайба
А – Откручивание
В – Завинчивание |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Открутите рожковым ключом накидную гайку,
при этом посредством контропоры зажмите шкив насоса для подачи охлаждающей
жидкости.
Предупреждение
левую резьбу.
|
| 2. Вытяните гидравлическую муфту вместе с вентилятором. |
| 3. Выкрутите 3 крепежных болта и отделите вентилятор
от муфты. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Соедините муфту с вентилятором.
Предупреждение
монтажное положение вентилятора определяется при помощи наваренного
ребра.
|
| 2. Навинтите гидравлическую муфту с моментом
10 Н.м. |
3. Вставьте гидравлическую муфту вместе с вентилятором
и привинтите с моментом в 40 Н.м. Для этого требуется динамометрический
гаечный ключ с насадкой рожкового гаечного ключа.
Предупреждение
левую резьбу.
|
|

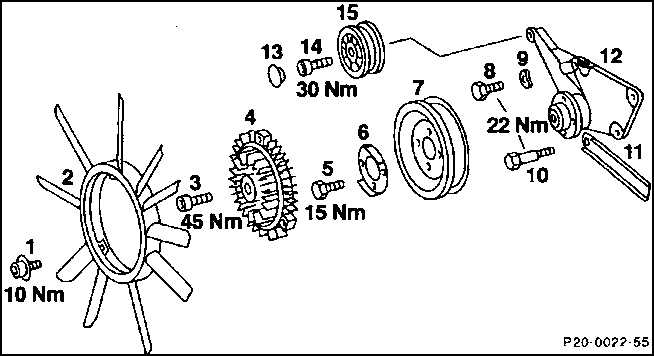

6-ЦИЛИНДРОВЫЙ БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите кожух вентилятора. |
| 2. Выкрутите болт (3) на гидравлической муфте
вентилятора. При этом удерживайте шкив от вращения в противоположную
сторону при помощи самодельного ключа на лыске диска (6). |
| 3. Извлеките вентилятор вместе с гидравлической
муфтой. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Таким образом вставляйте муфту-вентилятор,
чтобы наваренный номер детали находился впереди со стороны радиатора. |
| 2. Привинтите муфту-вентилятор с моментом 45
Н.м., при этом удерживайте шкив от вращения в противоположную сторону. |
| 3. Установите кожух вентилятора. |
|

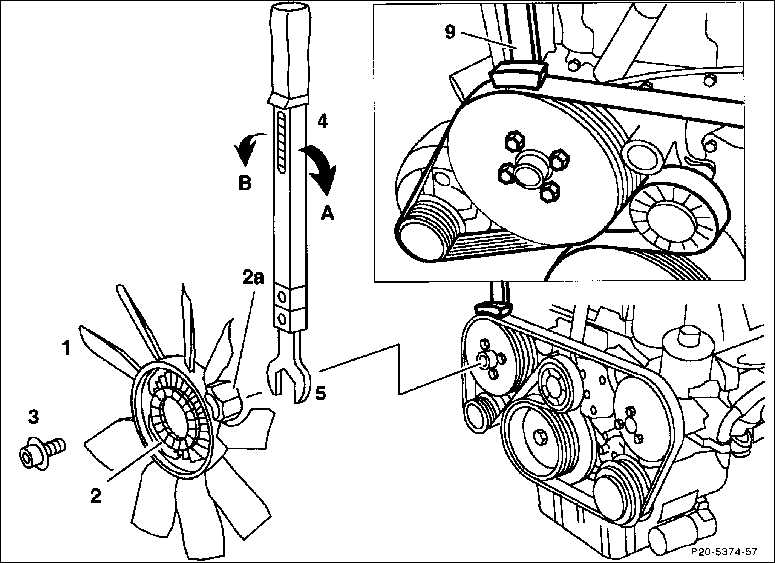

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ОБЪЕМОМ 2,0/ 2,2 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отвинтите (А) накидную гайку (2а) гаечным
ключом (5), при этом зафиксируйте шкив насоса системы жидкостного
охлаждения посредством контропоры (9).
Предупреждение
левую резьбу.
|
| 2. Извлеките вместе с вентилятором (1) гидравлическую
муфту (2). |
| 3. Выкрутите три крепежных болта (3) и отделите
вентилятор от муфты. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вставьте муфту в вентилятор системы охлаждения.
При помощи выступа на кольце вентилятора определяется правильное монтажное
положение вентилятора. Маркировка "VORNE FRONT" указывает
в направлении движения.
|
| 2. Привинтите гидравлическую муфту вентилятора
с моментом 10 Н.м.
|

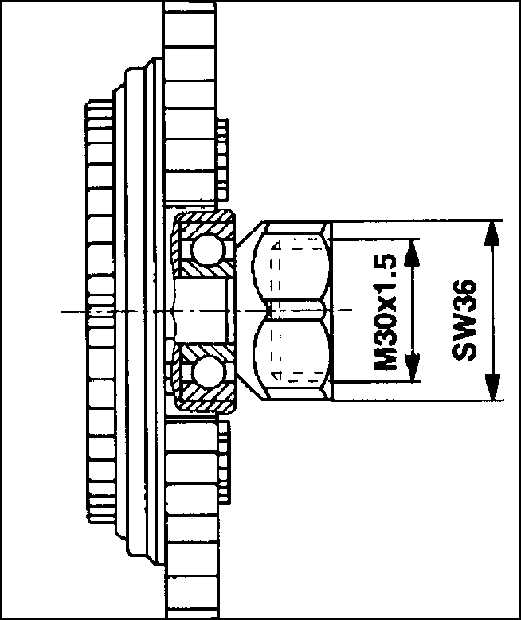

3. Вставьте муфту в вентилятор системы охлаждения
и вместе привинтите их к валу насоса для подачи охлаждающей жидкости
с моментом 45 Н.м. Для этого требуется динамометрический ключ с насадкой
рожкового ключа 36.
Предупреждение
левую резьбу.
|
|

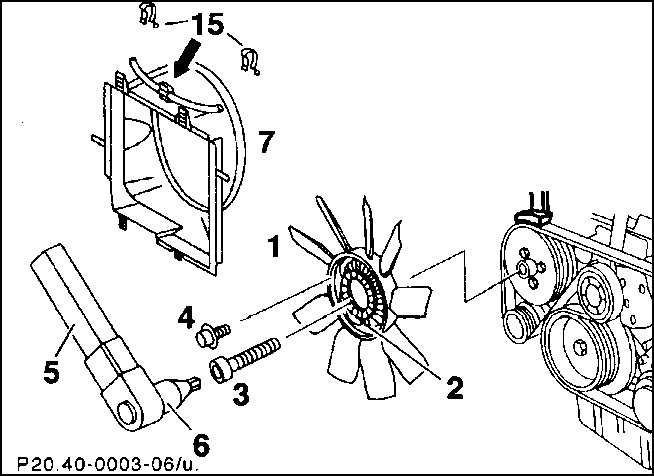

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ОБЪЕМОМ 2,5 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите кожух вентилятора и уложите его
над вентилятором системы охлаждения. |
| 2. Отвинтите гидравлическую муфту вместе с вентилятором
системы охлаждения, включая болт с внутренним шестигранником. При
этом удерживайте шкив при помощи контропоры. |
| 3. Вытяните вверх вентилятор (1) вместе с муфтой
(2) и его кожухом. |
| 4. Отвинтите вентилятор с четырьмя болтами (4)
от гидравлической муфты. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Вставьте гидравлическую муфту в вентилятор
системы охлаждения и привинтите ее с моментом 10 Н.м.
Предупреждение
"VORNE FRONT" указывает в направлении движения.
|
| 2. Поставьте вместе муфту с вентилятором системы
охлаждения и кожух вентилятора. |
| 3. Привинтите муфту-вентилятор с моментом 45
Н.м., при этом застопорите шкив. |
| 4. Смонтируйте и отрегулируйте кожух вентилятора. |
|
