Мерседес Бенц W201. Дизельный двигатель (2,0 л)



Мерседес Бенц W201. Дизельный двигатель (2,0 л)

4.7.2. Дизельный двигатель (2,0 л)

ОБЩИЕ СВЕДЕНИЯ

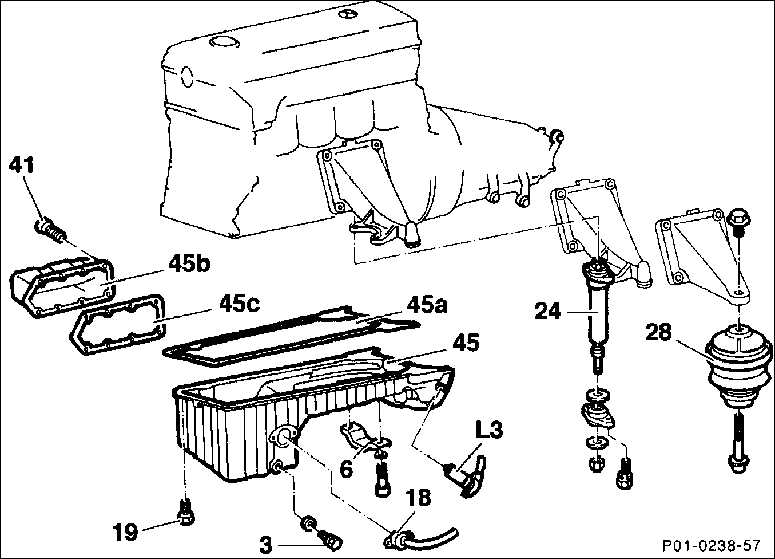

Дизельный двигатель объемом 2,0 л

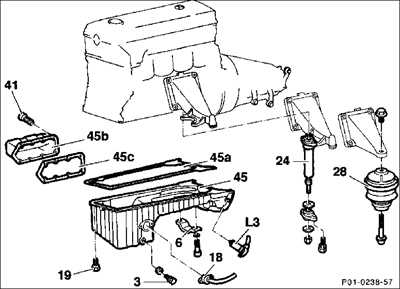

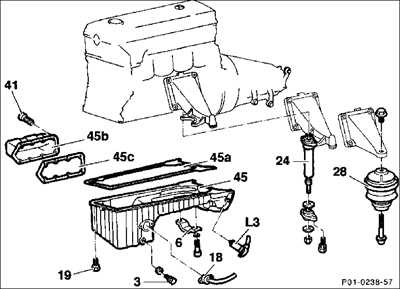

4.7.2 Дизельный двигатель (2,0 л) Mercedes-Benz W201

3. Пробка маслосливного отверстия
6. Упор двигателя (тип 201)
24. Амортизатор двигателя (тип 201)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите нижнюю крышку моторного отсека.
2. Снимите стабилизатор поперечной устойчивости.
3. Отсоедините левую продольную рулевую тягу и правый амортизатор рулевого управления.
4. Слейте моторное масло.
5. Отсоедините кабель массы батареи (–).
Предупреждение противоугонный код радио.

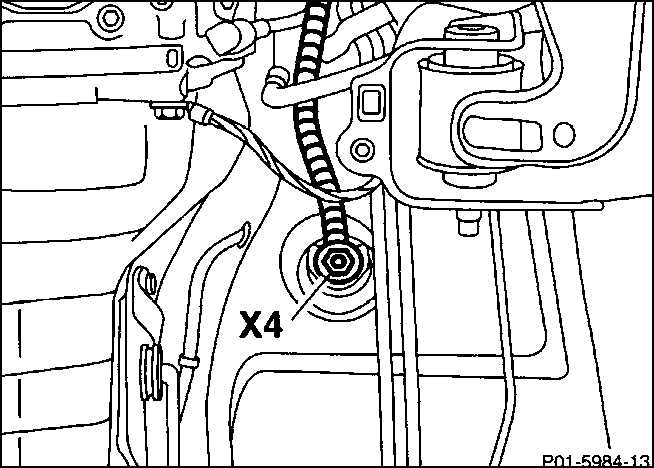

4.7.2 Дизельный двигатель (2,0 л) Mercedes-Benz W201 6. Отсоедините плюсовой провод X4 от места подсоединения к нижней стороне автомобиля слева и пложите сверху двигателя.
7. Отсоедините кожух вентилятора и положите сверху вентилятора.

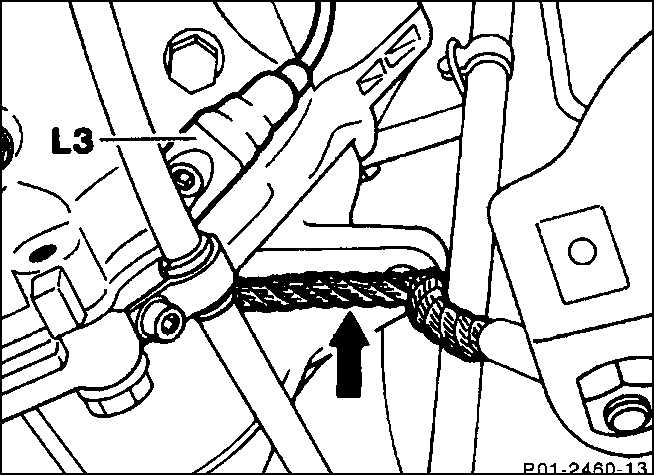

4.7.2 Дизельный двигатель (2,0 л) Mercedes-Benz W201 8. Отвинтите датчик числа оборотов (L3).
9. Отсоедините провод массы между стартером и кузовом (стрелка).
10. Снимите щтеккер датчика уровня масла.
11. Разберите промежуточную рулевую сошку.
12. Автоматическая коробка передач: Отделите маслопроводы в соединительных деталях от маслошлангов, предварительно зажав маслопроводы с помощью шланговых зажимов. Элементы подсоединения закройте маленькими пластиковыми пакетиками, чтобы в них не проникала грязь.

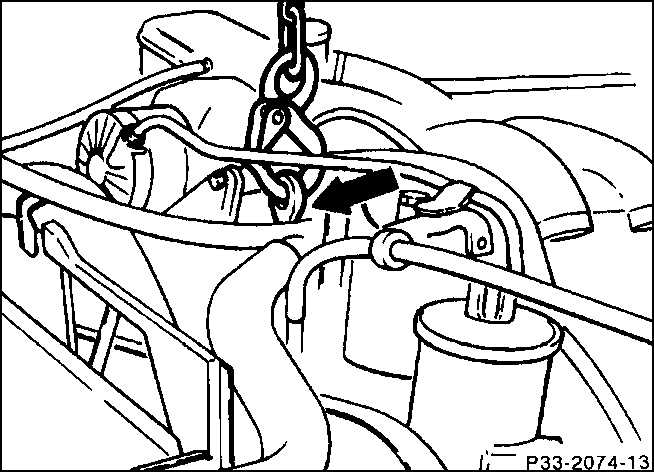

4.7.2 Дизельный двигатель (2,0 л) Mercedes-Benz W201 13. Подцепите двигатель соответствующим тросом или цепью за переднюю проушину (стрелка) и приподнимите краном. Если нет в распоряжении крана, вставьте в трос подходящую шта нгу, слегка приподнимите двигатель и обоприте на подставки.

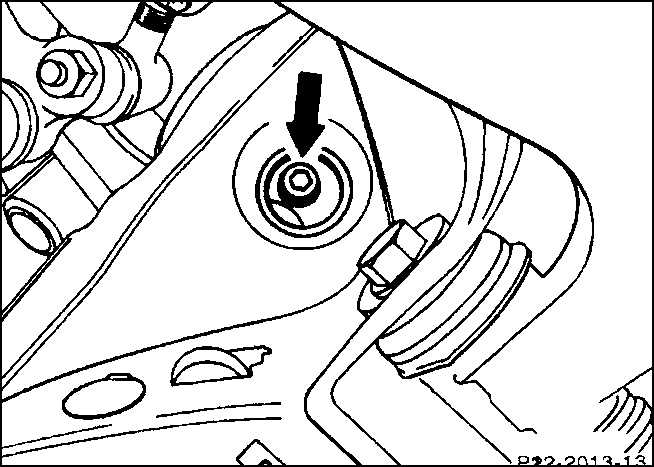

4.7.2 Дизельный двигатель (2,0 л) Mercedes-Benz W201 14. Выкрутите снизу из лонжерона болт с внутренним шестигранником для левой передней опоры двигателя.

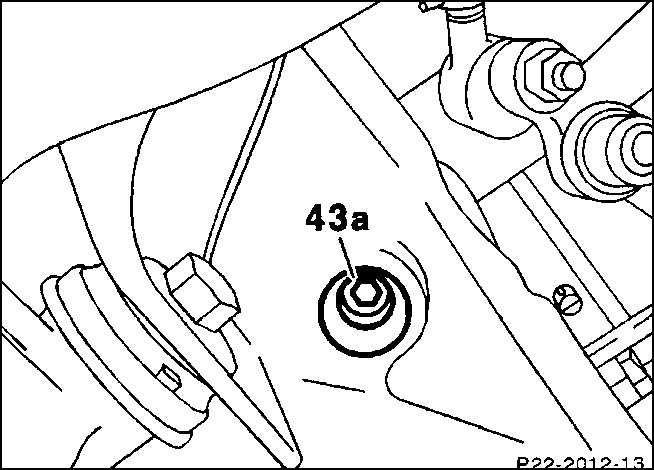

4.7.2 Дизельный двигатель (2,0 л) Mercedes-Benz W201 15. Выкрутите из лонжерона снизу болт с внутренним шестигранником правой передней опоры двигателя.
16. Приподнимите двигатель насколько можно выше.
17. Масляный поддон с прифланцованной боковой частью: открутите боковую часть и снимите вместе с уплотнительной прокладкой.

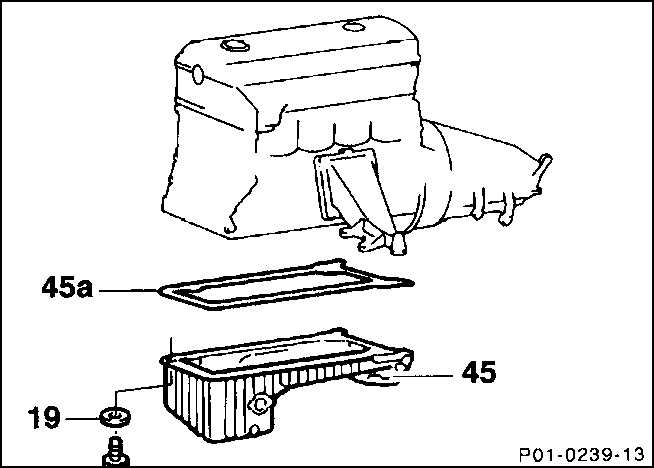

4.7.2 Дизельный двигатель (2,0 л) Mercedes-Benz W201 18. Отвинтите болты крепления (19) масляного поддона и снимите масляный поддон (45) вперед, смотря по направлению движения. При необходимости слегка проверните коленчатый вал.
19. Снимите уплотнительную прокладку (45а), тщательно очистите уплотнительные поверхности поддона и картера коленчатого вала.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод аккумуляторной батареи. Установите масляный поддон с новой уплотнительной прокладкой, сориентировав ее прилегание к задней поверхности коробки передач, и равномерно вручную закрутите болты крепления. Затем попеременно завинтите болты со следующими моментами:
М 6 – 10 Н.м.; М 8 – 25 Н.м.; М 10 – 40 Н.м.
Предупреждение

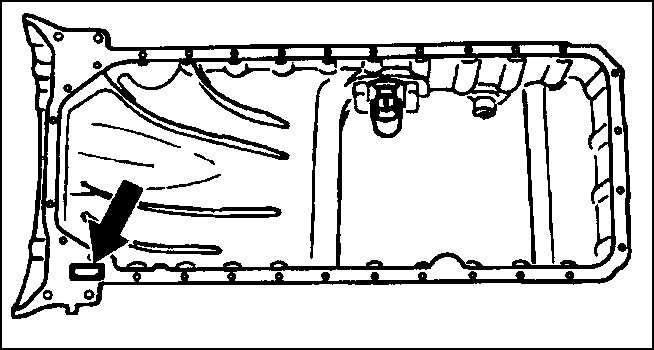

В автомобилях с автоматической коробкой передач проследите, чтобы калиброванный паз на поверхности раздела масляного поддона вошел в разгрузочную втулку моторного блока.
4.7.2 Дизельный двигатель (2,0 л) Mercedes-Benz W201

2. Если происходила снятие: установите боковую часть масляного поддона с новой уплотнительной прокладкой и закрутите с моментом 10 Н.м.
3. Опустите двигатель.
4. Установите болты крепления передней опоры двигателя и затяните с моментом 30 Н.м.
5. Автоматическая коробка передач: подсоедините маслопроводы, снимите шланговые зажимы.
6. Установите промежуточную рулевую сошку.
7. Наденьте штеккер датчика уровня масла.
8. Привинтите датчик числа оборотов.
9. Привинтите кабель "массы" между стартером и кузовом.
10. Установите и закрепите зажимами кожух вентилятора.
11. Подсоедините плюсовой кабель (Х4).
12. Навесьте левую продольную рулевую тягу и правый амортизатор рулевого управления.
13. Установите стабилизатор.
14. Установите нижнюю крышку моторного отсека.
15. Залейте моторное масло.
16. Подсоедините провод "массы" батареи.
17. Выставьте часы
18. Задайте противоугонный код радио.
19. Прогрейте двигатель и проверьте герметичность масляного поддона.
20. Автоматическая коробка передач: проверьте уровень масла.
