Мерседес Бенц W201. Натягивающее устройство клинового ребристого ремня

3.2.18. Натягивающее устройство клинового ребристого ремня

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

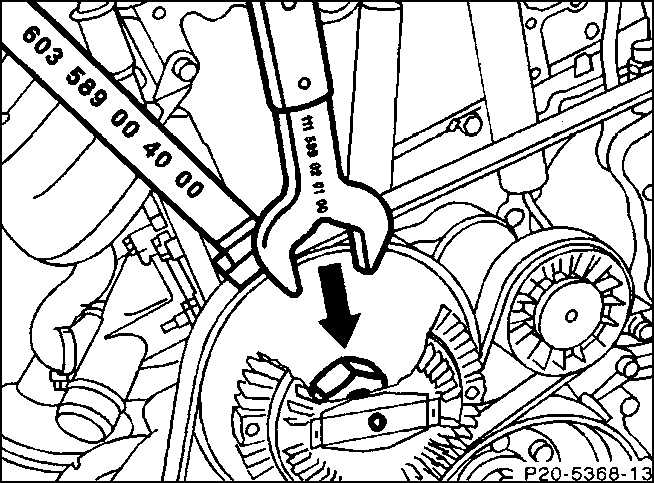

	1. Снимите гидравлическую муфту вентилятора.
Предупреждение имеет левую резьбу.
2. Снимите кожух вентилятора.
3. Снимите клиновой ребристый ремень.
4. Отожмите отверткой запорную крышку натяжного ролика.
5. Отвинтите натяжной ролик.
6. Двигатель объемом 2,0 л: отвинтите ременный шкив насоса охлаждающей жидкости.
7. Отвинтите амортизатор устройства натяжения ремня.
8. Отцепите пружину растяжения.
9. Выкрутите конусный болт из рычага натяжения пружины, предварительно отжав запорную крышку.
10. Снимите рычаг натяжения пружины, проследите при этом за сохранностью уплотнительного кольца и прокладочной шайбы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаг натяжения пружины с уплотнительным кольцом и прокладочной шайбой и затяните с моментом 100 Н.м.

Предупреждение проволочной щеткой перед монтажом и покройте герметиком (резьбу нужно обезжирить).

2. Вставьте запорную крышку.

3. Навесьте пружину растяжения.

4. Закрутите амортизатор натягивающего устройства вверху с моментом 25 Н.м., а внизу с моментом 20 Н.м.

Предупреждение новый амортизатор, то предварительно из него обязательно удалите воздух. Для этого в положении монтажа несколько раз двигайте взад-вперед поршневой шток.

5. Двигатель объемом 2,0 л: закрутите ременный шкив насоса охлаждающей жидкости с моментом 10 Н.м. (болт с внутренним шестигранником) или 15 Н.м. (торсионный болт).

6. Привинтите натяжной ролик с моментом 25 Н.м. (двигатель 2,0 л) или 30 Н.м. (двигатель 2,2/ 2,5 л). Вставьте запорную крышку.

7. Установите клиновой ребристый ремень.

8. Установите кожух вентилятора.

9. Установите гидравлическую муфту вентилятора.
