3.2.12. Клапаны

ОБЩИЕ СВЕДЕНИЯ

Двигатель объемом 2,0 л

3.2.12 Клапаны Mercedes-Benz W201


Предупреждение клапаном будут использованы вновь, их нужно установить на прежние места. Чтобы избежать путаницы деталей, изготовьте панель для их хранения.


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите головку блока цилиндров и положите на деревянные планки так, чтобы клапаны поддерживались снизу.
2. Снимите маслоотражательные колпачки.
3. Откиньте в сторону головку блока цилиндров и извлеките клапаны из направляющих.
4. Почистите клапаны.

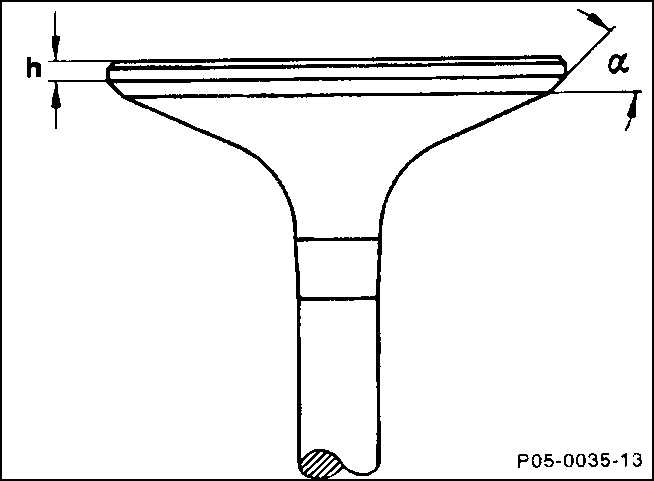

3.2.12 Клапаны Mercedes-Benz W201 5. Клапаны с прогоревшими тарелками, со слишком малой высотой (h) тарелки клапана, изношенными или поцарапанными стержнями следует заменить. Предельное значение (h) см. в таблице Размеры клапанов.

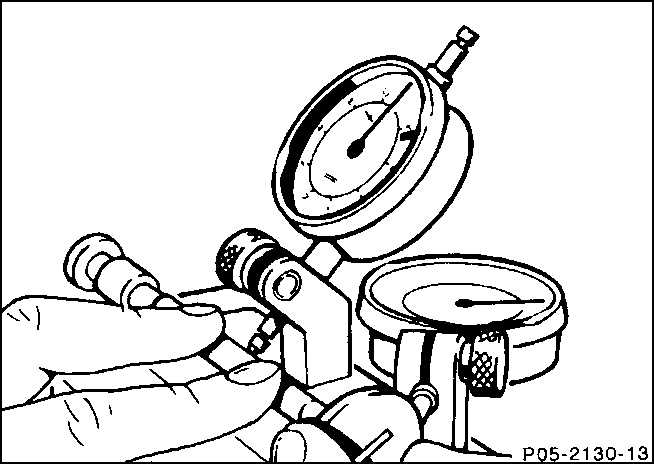

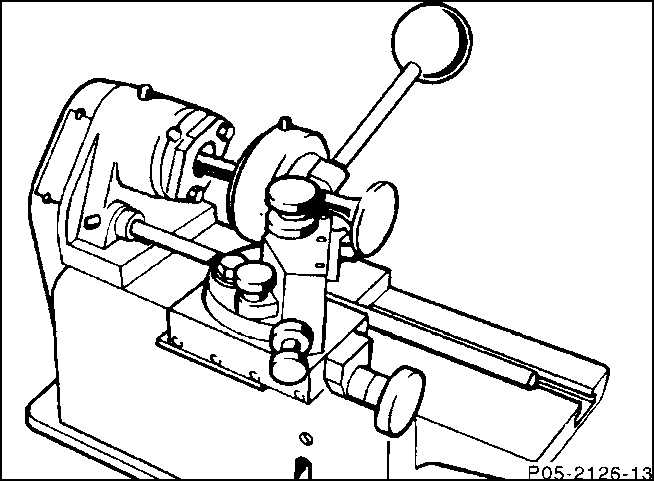

3.2.12 Клапаны Mercedes-Benz W201 6. Ремонтная мастерская может проверить стержень клапана на биение и произвести доработку угла опорной поверхности клапана. Максимальное биение стержня клапана и седла клапана: 0,03 мм.

Предупреждение

При любых операциях по обработке клапанов следует иметь в виду, что угол тарелки клапана составляет а = 45° + 15°.
3.2.12 Клапаны Mercedes-Benz W201

Указание: стержень и шток клапана для двигателей объемом 2,2/2,5 л имеют 3 кольцевых выточки.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой клапана проверьте направляющие клапана и, при необходимости, доработайте седло клапана.
2. Зачистите стержень клапана в месте прилегания деталей штока.
3. Слегка смажьте стержень клапана и направляющую клапана моторным маслом и установите клапан.
4. Установите новые маслоотражательные колпачки.
5. Установите пружину клапана.
6. Установите все остальные клапаны, не перепутайте впускной и выпускной клапаны.
7. Установите тарельчатый толкатель.
8. Установите головку блока цилиндров.

Размеры клапанов

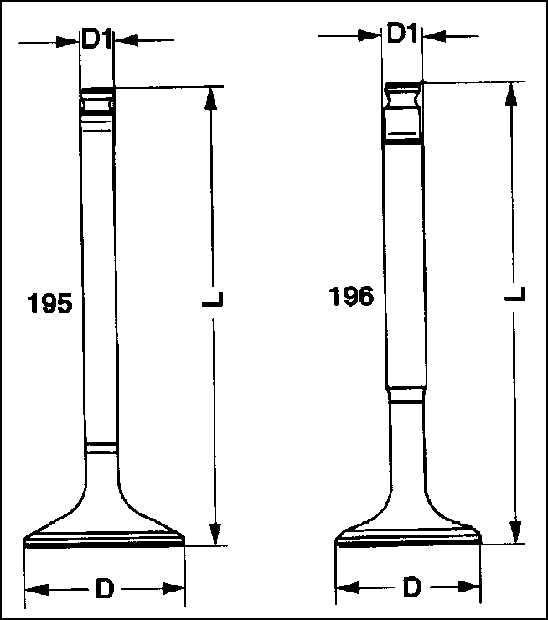

ВПУСКНОЙ КЛАПАН (195)
ВЫПУСКНОЙ КЛАПАН (196)
Двигатели объемом 2,0 л
D = 37,9 – 38,1 мм
D = 34,9 – 35,1 мм
D1 = 7,97 – 7,955 мм
D1 = 8,960 – 8,945 мм
L = 106,4 мм
L = 106,4 мм
h (новый) = 1,75 – 2,05 мм
h (новый) = 1,75 – 2,05 мм
h (предельн.) = 1,6 мм
h (предельн.) = 1,6 мм
Двигатели объемом 2,2 / 2,5 л
D = 29 мм
D = 26 мм
D1 = 6 мм
D1 = 6 мм
