3.2.6. Натяжитель цепи
Возникающие при работе цепи шумы могут быть вызваны недостатками в функционировании
натяжного устройства. Разберите и проверьте его. При необходимости замените натяжное
устройство в комплекте.
|
|

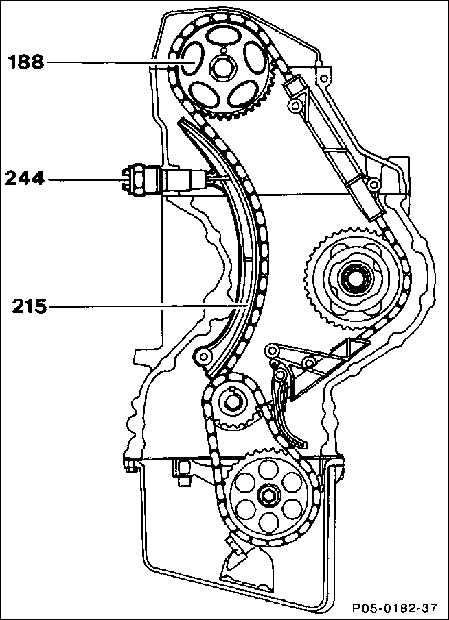

Натяжитель цепи (244) ввернут с правой стороны в головку блока цилиндров.
Через отверстие в головке блока цилиндров в натяжитель цепи подается под
давлением моторное масло.
|

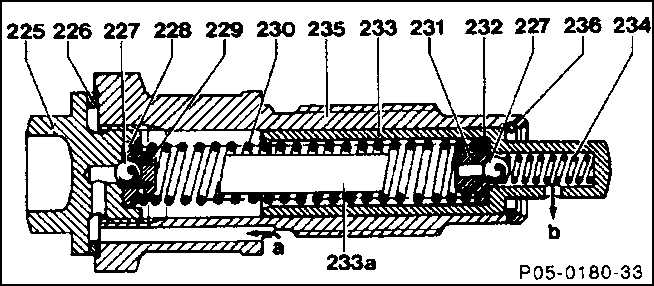

Цепь натягивается под действие силы пружины сжатия (230) и давления масла в
натяжителе. Давление прижима пальца (233) на шину управления (215) поддерживается
постоянным с помощью обратного клапана (227/228) и клапана ограничения давления
(227/231), т. е. не зависит от давления масла в двигателе.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

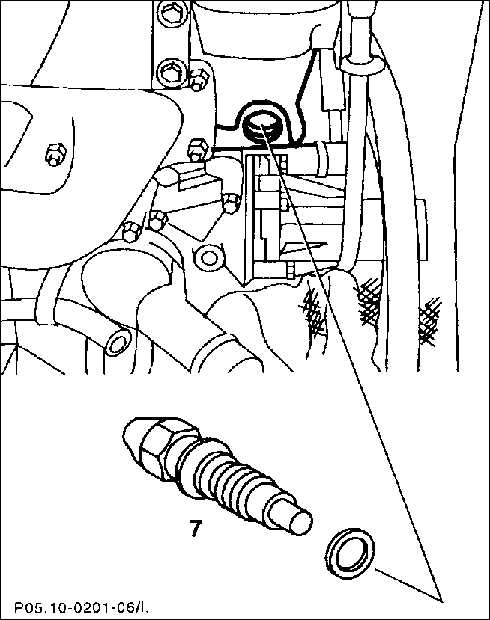

| Выкрутите натяжитель цепи за шестигранную головку
(235) из головки блока цилиндров. |
|
Контроль
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поместите натяжитель цепи с нажимным пальцем
в моторное масло SAE 10. Уровень масла должен находиться несколько
выше бортика шестигранной головки натяжителя. Надавите 7–10 раз на
нажимной палец прессом. |
| 2. После заполнения маслом натяжитель должен
сжиматься медленно, равномерно и с большим силовым усилием. В противном
случае замените его. |
|
Установка
Предупреждение
только в заполненном маслом состоянии.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Установите натяжитель цепи с использованием
новой уплотнительной прокладки и затяните болты крепления с моментом
80 Н.м. При этом нажимной палец должен прилегать к выступу салазок
натяжения.
|
|
