Мерседес Бенц W163. Системы дополнительной безопасности (SRS)



Мерседес Бенц W163. Системы дополнительной безопасности (SRS)

Системы дополнительной безопасности (SRS)

Снятие и установка модулей фронтальных подушек безопасности

Водительская подушка безопасности

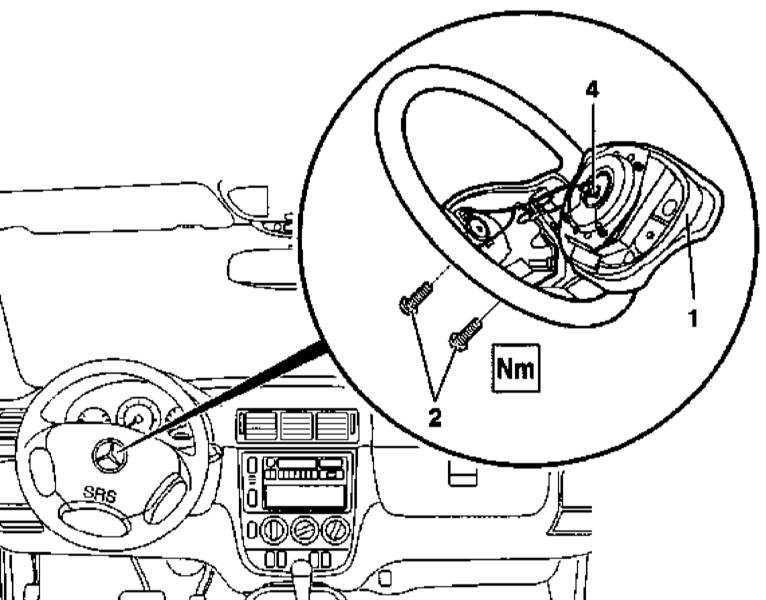

Детали установки модуля водительской фронтальной подушки безопасности на моделях выпуска по 31.08.01

14.42 Системы дополнительной безопасности (SRS) Mercedes-Benz W163

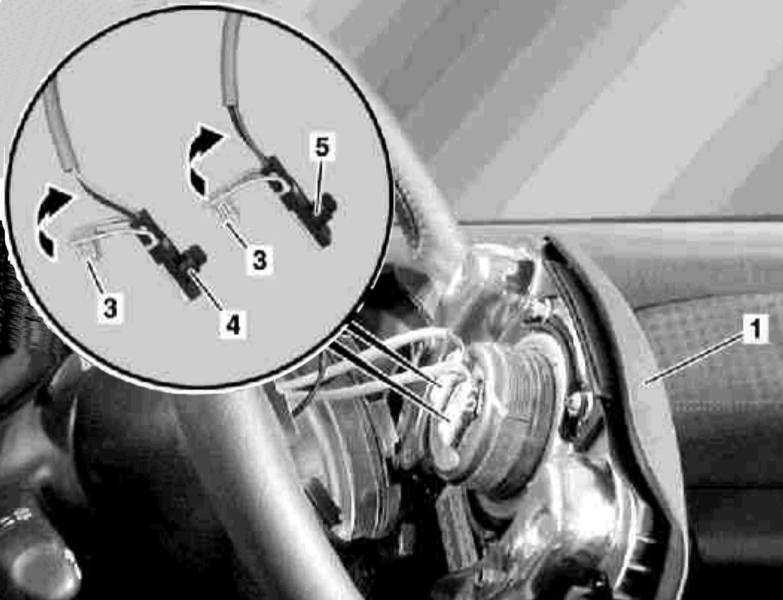

Детали установки модуля водительской фронтальной подушки безопасности на моделях выпуска с 01.09.01

14.42 Системы дополнительной безопасности (SRS) Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки модуля водительской фронтальной подушки безопасности показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.
  3. Выверните крепежные винты (2).
  4. Отделите модуль подушки безопасности (1) от рулевого колеса.
  5. На моделях выпуска с 01.09.01 отпустите фиксаторы (3) на контактных разъемах электропроводки (4 и 5).
  6. Рассоедините контактный разъем(ы) электропроводки (4/4 и 5) запала газогенератора.
  7. Окончательно снимите модуль подушки безопасности (1).

Подлежащий утилизации модуль должен быть предварительно разряжен в условиях мастерской автосервиса!

  1. Установка производится в обратном порядке, - проследите за надежностью защелкивания защелки(ок) контактного разъема(ов).
  2. Закончив установку, удостоверьтесь в исправности срабатывания возвратного механизма комбинированного подрулевого переключателя, в заключение произведите диагностику SRS с применением специального оборудования (обратитесь за помощью к специалистам автосервиса).

Пассажирская подушка безопасности

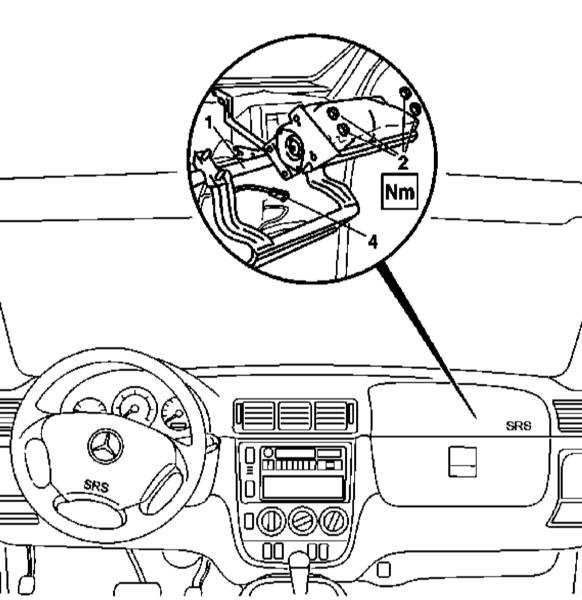

Детали установки модуля пассажирской фронтальной подушки безопасности на моделях выпуска по 31.08.01

14.42 Системы дополнительной безопасности (SRS) Mercedes-Benz W163

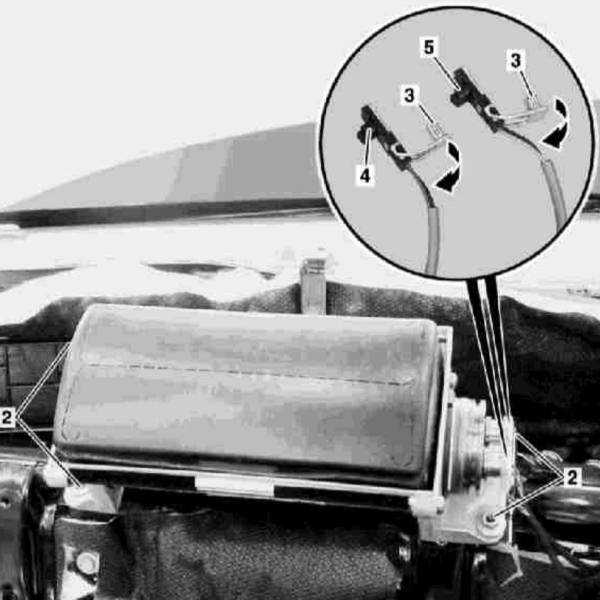

Детали установки модуля пассажирской фронтальной подушки безопасности на моделях выпуска по 31.08.01

14.42 Системы дополнительной безопасности (SRS) Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки модуля пассажирской фронтальной подушки безопасности показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.
  3. Снимите панель приборов (1) (см. Главу Кузов).
  4. На моделях выпуска с 01.09.01 отпустите фиксаторы (3) на контактных разъемах электропроводки (4 и 5).
  5. Рассоедините контактный разъем(ы) электропроводки (4/4 и 5) запала газогенератора.
  6. Отпустите самоконтрящиеся гайки (2) и снимите модуль пассажирской фронтальной подушки безопасности.

Подлежащий утилизации модуль должен быть предварительно разряжен в условиях мастерской автосервиса!

  1. Установка производится в обратном порядке, - проследите за надежностью защелкивания защелки(ок) контактного разъема(ов).
  2. В заключение произведите диагностику SRS с применением специального оборудования (обратитесь за помощью к специалистам автосервиса).
