Мерседес Бенц W163. Снятие и установка центрального стоп-сигнала верхнего уровня



Мерседес Бенц W163. Снятие и установка центрального стоп-сигнала верхнего уровня

Снятие и установка центрального стоп-сигнала верхнего уровня

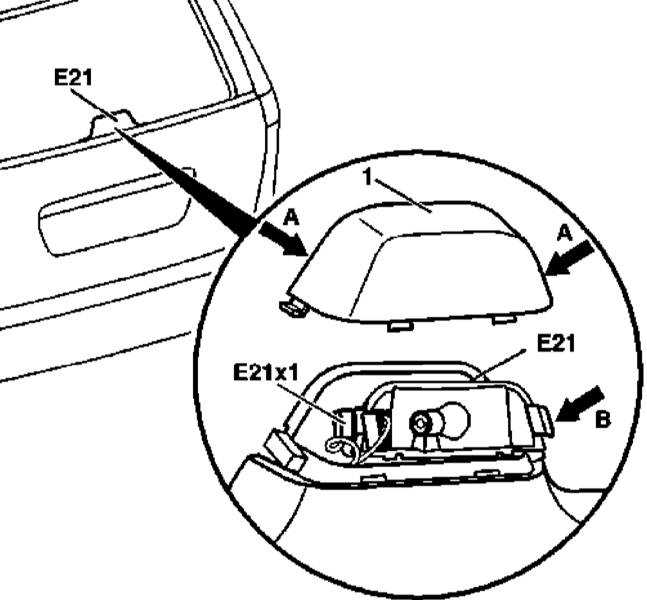

Детали установки центрального стоп-сигнала верхнего уровня

14.36 Снятие и установка центрального стоп-сигнала верхнего уровня Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки центрального стоп-сигнала верхнего уровня показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Откройте дверь задка.
  3. Отпустив крюки фиксаторов (стрелки А), снимите крышку (1) сборки центрального стоп-сигнала верхнего уровня (Е21).
  4. Отпустите левый фиксатор (стрелка В), поверните кожух сборки стоп-сигнала вправо и снимите сборку стоп-сигнала (Е21).
  5. Установка производится в обратном порядке.
  6. В заключение проверьте исправность срабатывания стоп-сигнала при выжимании педали ножного тормоза.
