Снятие и установка электромоторов привода стеклоочистителей
Очистители ветрового стекла

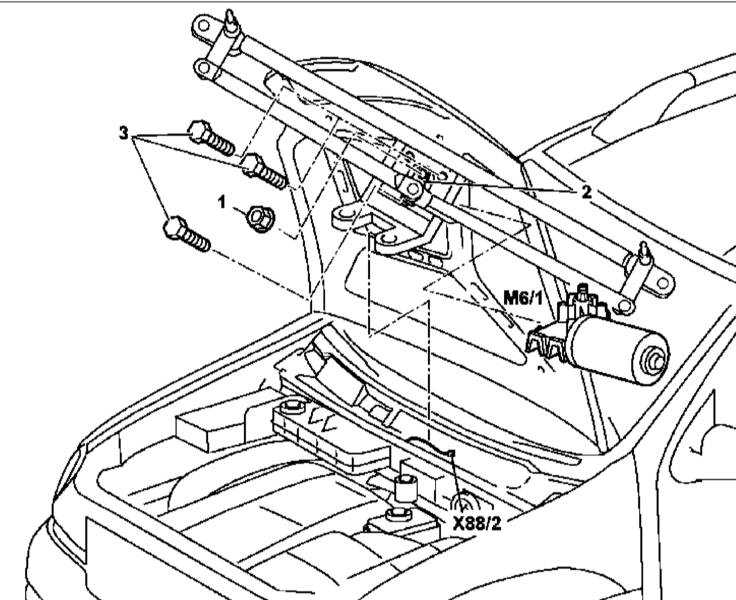

Детали установки электромотора привода очистителей ветрового стекла
|
|
- Детали установки электромотора привода очистителей ветрового стекла показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите сборку привода стеклоочистителей (см. Главу
Кузов).
- Отпустите осевую гайку (1) и выверните винты (3) крепления к сборке электромотора (М6/1) приводных тяг (2).
- Рассоедините контактный разъем электропроводки (Х88/2) и снимите сборку приводного электромотора (М6/1).
- Установка производится в обратном порядке, - проследите за правильностью установки парковочного положения привода, при наворачивании осевой гайки (1) на вал мотора проследите, чтобы приводной рычаг был опущен вертикально вниз.
|
|
Очистители ветрового стекла

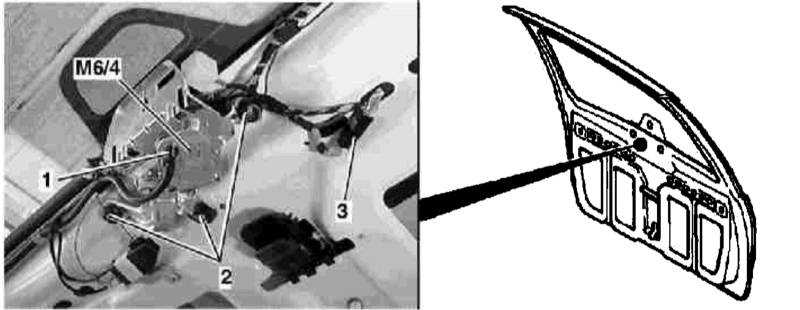

Детали установки электромотора привода очистителя заднего стекла
|
|
- Детали установки электромотора привода очистителя заднего стекла показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Приведите привод в парковочное положение.
- Снимите внутреннюю обивку двери задка (см. Главу
Кузов).
- Снимите рычаг стеклоочистителя заднего стекла (см. Главу
Кузов).
- Снимите стоп-сигнал верхнего уровня (см. Раздел
Снятие и установка центрального стоп-сигнала верхнего уровня).
- Рассоедините контактный разъем электропроводки (3).
- Отсоедините от штуцерного разъема (1) трубку подачи омывающей жидкости.
- Выверните винты (2) крепления приводной сборки к двери задка.
- Снимите приводной электромотора (М6/4).
- Установка производится в обратном порядке, - в случае необходимости замените проходную втулку дверной рамы.
|
|
