Мерседес Бенц W163. Снятие и установка панелей отделки кузовных стоек



Мерседес Бенц W163. Снятие и установка панелей отделки кузовных стоек

Снятие и установка панелей отделки кузовных стоек

Стойки А

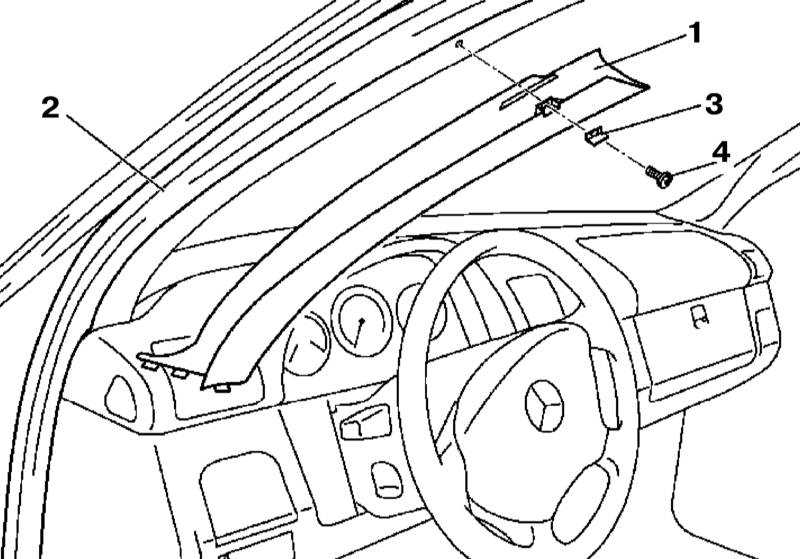

Детали установки панели отделки стойки А (на примере моделей выпуска по 31.08.98)

13.36 Снятие и установка панелей отделки кузовных стоек Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки панели отделки стойки А показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Отделите дверной уплотнитель (2) в районе стойки А.
  3. На моделях выпуска по 31.08.98 снимите заглушки (3) и выверните крепежные винты (4), в нижней части панель крепится к панели приборов посредством фиксаторов.
  4. На моделях выпуска с 01.09.98 отпустите верхние и нижние фиксаторы крепления отделочной панели (1).
  5. Снимите панель (1).
  6. Установка производится в обратном порядке, - проследите за надежностью защелкивания фиксаторов.

При установке панели новой версии на модели выпуска по 31.08.98 следует слегка расширить винтовые отверстия в стойке под установку в них верхних фиксаторов.

Стойки В

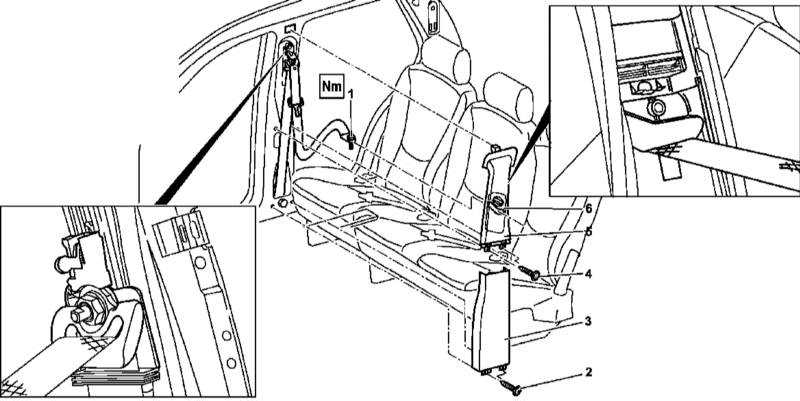

Детали установки панели отделки стойки В

13.36 Снятие и установка панелей отделки кузовных стоек Mercedes-Benz W163

1 — Анкерный болт ремня безопасности
2 — Саморезы
3 — Нижняя отделочная панель

4 — Саморезы
5 — Верхняя отделочная панель
6 — Регулятор положения верхнего анкерного узла ремня безопасности


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки панели отделки стойки В показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите накладку порога соответствующей двери (см. Раздел Снятие и установка накладок дверных порогов).
  3. Отделите дверные уплотнители с обеих сторон стойки В.
  4. Выверните анкерный болт (1) ремня безопасности.
  5. Выверните винты (2) и снимите нижнюю панель (3) отделки стойки.
  6. На моделях выпуска с 01.09.01 снимите шильду с маркировкой SRS и выверните расположенный под ней винт.
  7. Выверните винты (4) и, отпустив фиксаторы, снимите верхнюю секцию (5) отделки стойки.
  8. Установка производится в обратном порядке, - проследите за правильностью размещения регулятора верхнего анкерного узла ремня безопасности (6) в приемном гнезде отделочной панели (5). Удостоверьтесь в надежности защелкивания фиксаторов.

Стойки C

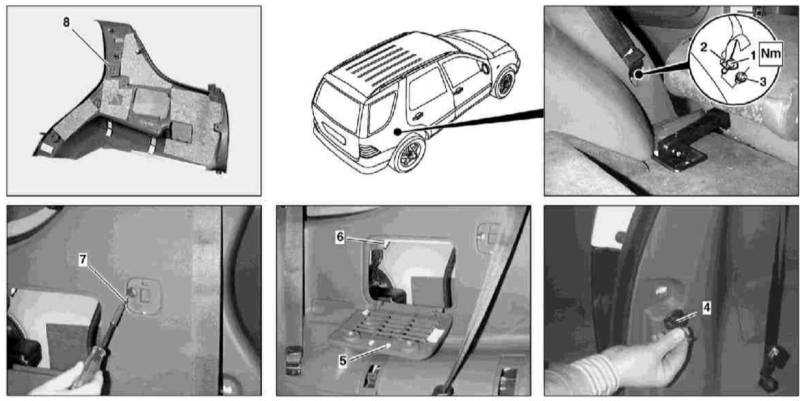

Детали установки панели отделки стойки С

13.36 Снятие и установка панелей отделки кузовных стоек Mercedes-Benz W163

1 — Винт
2 — Анкерный узел ремня безопасности
3 — Дистанционная втулка
4 — Кронштейн

5 — Крышка
6, 7 — Винты
8 — Отделочная панель


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки панели отделки стойки С показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. При соответствующей комплектации снимите сиденье третьего дополнительного ряда.
  3. Снимите страховочную сеть
  4. На моделях ML 55 AMG снимите кожух под хранение запасного колеса.
  5. Снимите заднюю потолочную панель, - при соответствующей комплектации не выворачивайте анкерный винт ремня безопасности сиденья третьего ряда.
  6. Снимите накладку порога в багажном отделении автомобиля.
  7. Сложите вперед заднее сиденье.
  8. На моделях с VIN с А145273, Х708319 снимите шильду с маркировкой SRS и выверните расположенный под ней винт.
  9. Выверните винт (1) и снимите дистанционную втулку (3) анкерного узла (2) ремня безопасности заднего сиденья.
  10. Снимите с панели (8) кронштейны (4).
  11. Откройте и снимите крышку (5).
  12. Выверните винты (6 и 7), отпустите верхние фиксаторы и снимите отделочную панель (8), высвободив из нее ленту ремня.
  13. При обслуживании правой стойки снимите розетку бортового электропитания.
  14. Установка производится в обратном порядке, - проследите за надежностью защелкивания фиксаторов.
