Мерседес Бенц W163. Снятие и установка панелей внутренней обивки дверных сборок

Снятие и установка панелей внутренней обивки дверных сборок

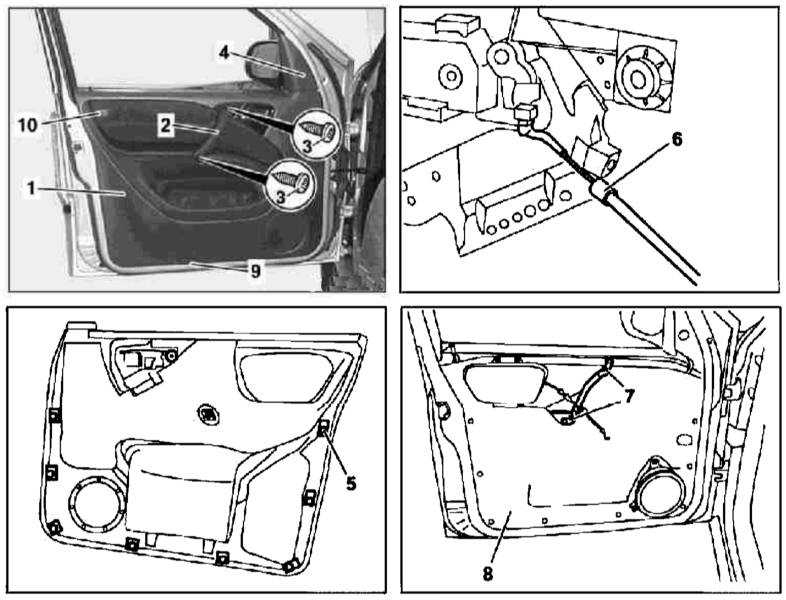

Детали установки элементов внутренней обивки передней двери


1 — Крышка внутренней ручки 2 — Болт 3 — Обивочная панель 4 — Трос Боудена (привода замка от внутренней ручки) 5 — Приводной шток кнопки выключения замка	6 — Фиксаторы 7 — Монтажный клин 8 — Фонарь подсветки входа 9 — Болт

Детали установки элементов внутренней обивки задней двери


1 — Обивочная панель 2 — Крышка внутренней ручки 3 — Болт 4 — Крышка 5 — Фиксаторы	6 — Трос Боудена (привода замка от внутренней ручки) 7 — Гайки 8 — Уплотнительная пленка 9 — Фонарь подсветки входа 10 — Болт

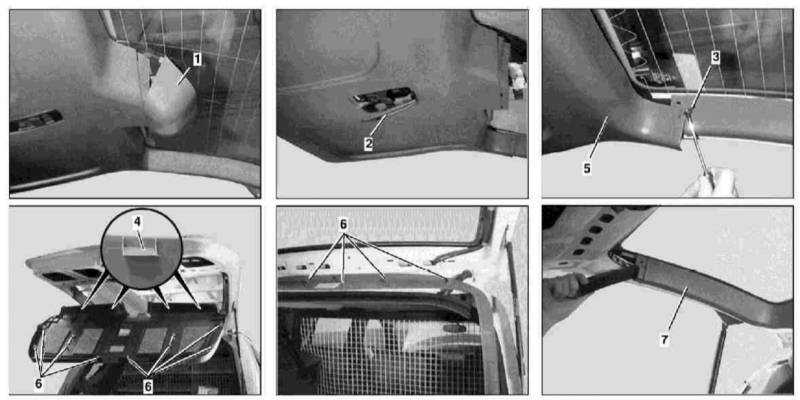

Детали установки элементов внутренней обивки двери задка (кроме моделей с VIN А289565, Х754620)


1 — Крышка стоп-сигнала верхнего уровня 2 — Крышка внутренней ручки 3 — Фиксаторы 4 — Кронштейн	5 — Нижняя обивочная панель 6 — Фиксаторы 7 — Верхняя обивочная панель

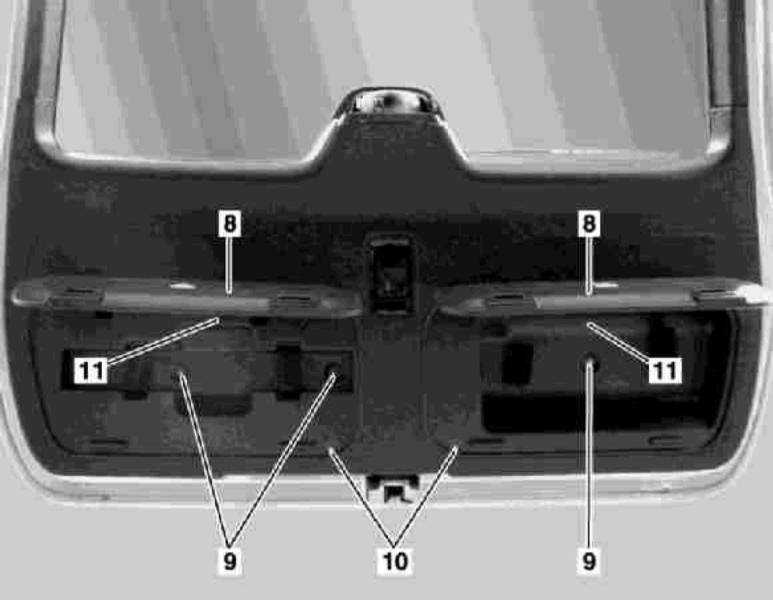

Детали установки элементов внутренней обивки двери задка (модели с VIN А289565, Х754620)


8 — Откидные крышки 9 — Болт	10 — Вытяжные заклепки 11 — Анкеры (заменить)

Детали установки панелей внутренней обивки дверных сборок показана на иллюстрациях. Отделение обивочной панели производится при помощи подходящего клина, сломанный в процессе демонтажа резьбовой крепеж и все фиксаторы обивочной панели (вне зависимости от их состояние) подлежат замене в обязательном порядке. Поврежденную уплотнительную пленку также следует заменить.
