Мерседес Бенц W163. Снятие и установка дверей



Мерседес Бенц W163. Снятие и установка дверей

Снятие и установка дверей

Передние двери

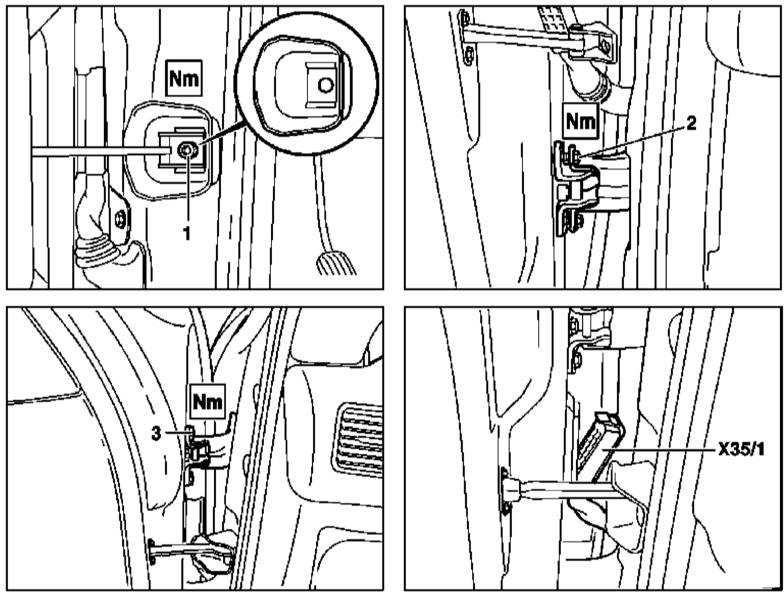

Детали установки передней двери (на примере левой двери)

13.17 Снятие и установка дверей Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки передней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Рассоедините контактную колодку (Х35/1 или Х35/2).
  3. Выверните винт (1) крепления ограничителя открывания двери к стойке А.
  4. Снимите со стойки А пыльник.
  5. Пометьте положение нижней петельной планки на дверной раме, затем выверните болты (2) ее крепления.
  6. Попросите помощника придержать дверь и выверните болты (3) крепления планки верхней петли, - также предварительно пометьте ее положение на дверной раме.
  7. С помощью ассистента снимите дверную сборку с автомобиля, - постарайтесь не повредить лакокрасочное покрытие.
  8. Если какая-либо из петель нуждается в замене, снимите ее со стойки А.
  9. Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток и правильностью крепления стоечного пыльника, по величине краевых зазоров (см. Спецификации) удостоверьтесь в правильности расположения двери в кузовном проеме, в случае необходимости произведите соответствующую корректировку. Удостоверьтесь в исправности срабатывания защелки замка.

Задние двери

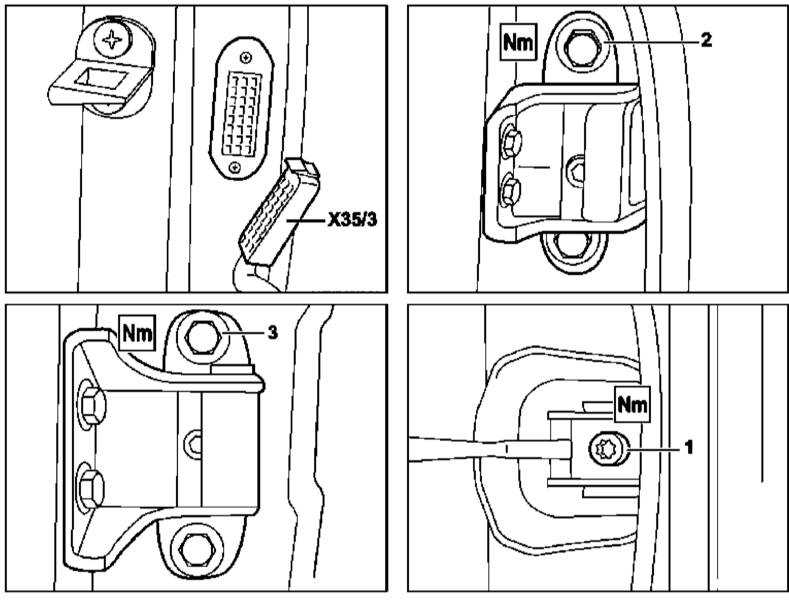

Детали установки задней двери (на примере левой двери)

13.17 Снятие и установка дверей Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки задней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Рассоедините контактную колодку (Х35/3 или Х35/4).
  3. Выверните болт (1) крепления ограничителя открывания двери к стойке В.
  4. Снимите со стойки В пыльник.
  5. Пометьте положение нижней петельной планки на стойке В, затем выверните болты (2) ее крепления.
  6. Попросите помощника придержать дверь и выверните болты (3) крепления планки верхней петли, - также предварительно пометьте ее положение на стойке.
  7. С помощью ассистента снимите дверную сборку с автомобиля, - постарайтесь не повредить лакокрасочное покрытие.
  8. Если какая-либо из петель нуждается в замене, снимите ее со стойки А.
  9. Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток и правильностью крепления стоечного пыльника, по величине краевых зазоров (см. Спецификации) удостоверьтесь в правильности расположения двери в кузовном проеме, в случае необходимости произведите соответствующую корректировку. Удостоверьтесь в исправности срабатывания защелки замка.

Дверь задка

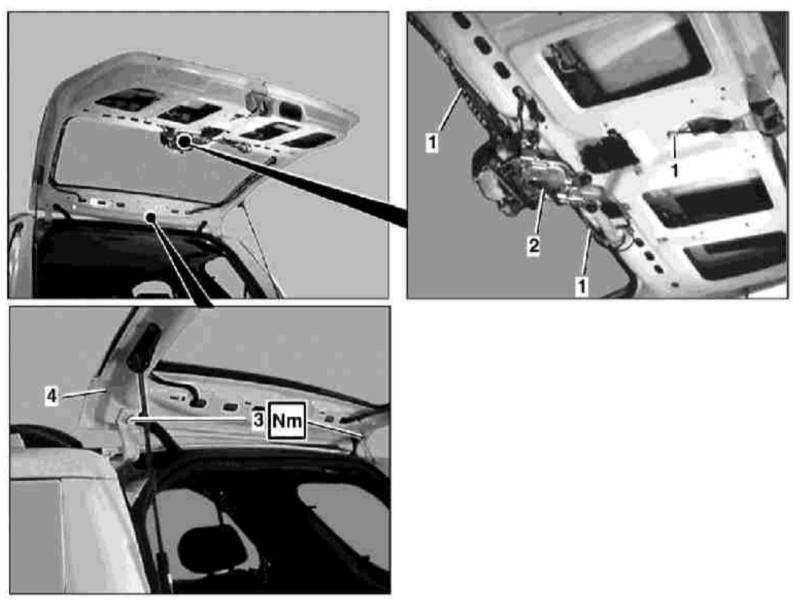

Детали установки двери задка

13.17 Снятие и установка дверей Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите внутреннюю обивку дверной сборки (см. Раздел Снятие и установка панелей внутренней обивки дверных сборок).
  3. Рассоедините контактные разъемы электропроводки (1) и протолкните их в кабельный канал.
  4. Отсоедините электропроводку (2) от сборки электромотора привода заднего стеклоочистителя. Высвободите жгут из дверной рамы.
  5. Зафиксируйте дверь в открытом положении и снимите раздвижной упор.
  6. Предварительно пометив положение петельных планок, выверните винты (3) их крепления к дверной раме.
  7. С помощью ассистента снимите дверную сборку (4).
  8. Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток, по величине краевых зазоров (см. Спецификации) удостоверьтесь в правильности расположения двери в кузовном проеме, в случае необходимости произведите соответствующую корректировку. Удостоверьтесь в исправности срабатывания защелки замка.
