Мерседес Бенц W163. Снятие и установка резервуара омывающей жидкости



Мерседес Бенц W163. Снятие и установка резервуара омывающей жидкости

Снятие и установка резервуара омывающей жидкости

Детали установки резервуара омывающей жидкости на моделях, оборудованных фароомывателями

13.10 Снятие и установка резервуара омывающей жидкости Mercedes-Benz W163

Детали установки резервуара омывающей жидкости на моделях без фароомывателей

13.10 Снятие и установка резервуара омывающей жидкости Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки резервуара омывающей жидкости показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Снимите верхнюю поперечную балку рамы (см. Раздел Снятие и установка верхней передней поперечной балки рамы).
  3. Отсоедините электропроводку и шланги от насосов (5) подачи омывающей жидкости и, - при соответствующей комплектации, - от датчика уровня жидкости.

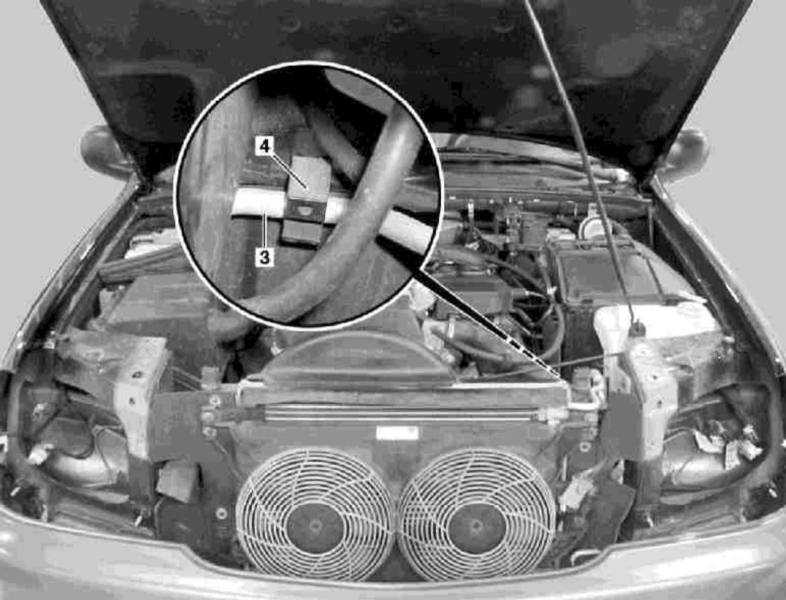

  4. Высвободите из фиксатора (4) шланг (3) рефрижераторного тракта К/В.
  5. На моделях 163.128 (ML 400 CDI) снимите крышки и промежуточные фиксаторы крепления шлангов к монтажному блоку предохранителей/реле.
  6. Высвободите теплообменник охладителя (10) из нижних посадочных втулок.

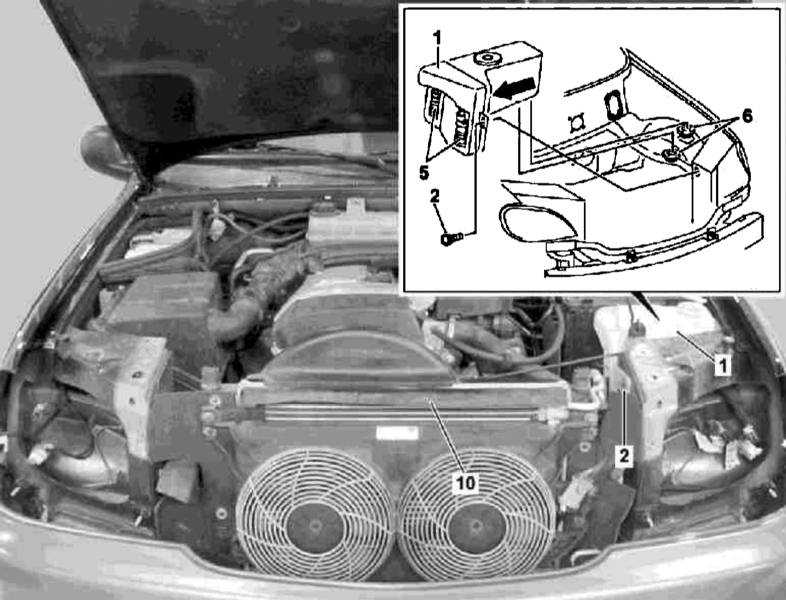

  7. С помощью ассистента приподнимите охладитель (10), выверните болт (2), высвободите из посадочных втулок (6) резервуар омывающей жидкости (1), отведите его внутрь и, потянув вверх, извлеките из двигательного отсека.
  8. Установка производится в обратном порядке, - проследите за полнотой посадки резервуара (1) во втулках (6) и надежностью защелкивания бокового фиксатора.
