Мерседес Бенц W163. Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки



Мерседес Бенц W163. Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки

Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки

Рулевое колесо

Снятие/установка рулевого колеса

12.27 Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки Mercedes-Benz W163

Снятие/установка рулевого колеса

12.27 Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки Mercedes-Benz W163

Снятие/установка рулевого колеса

12.27 Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки Mercedes-Benz W163

Снятие/установка рулевого колеса

12.27 Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Соответствующий иллюстративный материал представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.

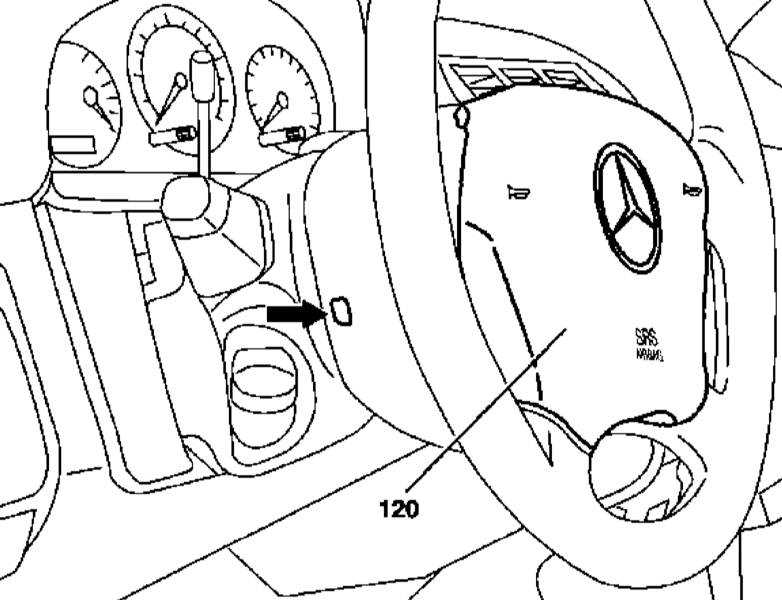

  3. Снимите модуль водительской фронтальной подушки безопасности (120) (см. Главу Бортовое электрооборудование).

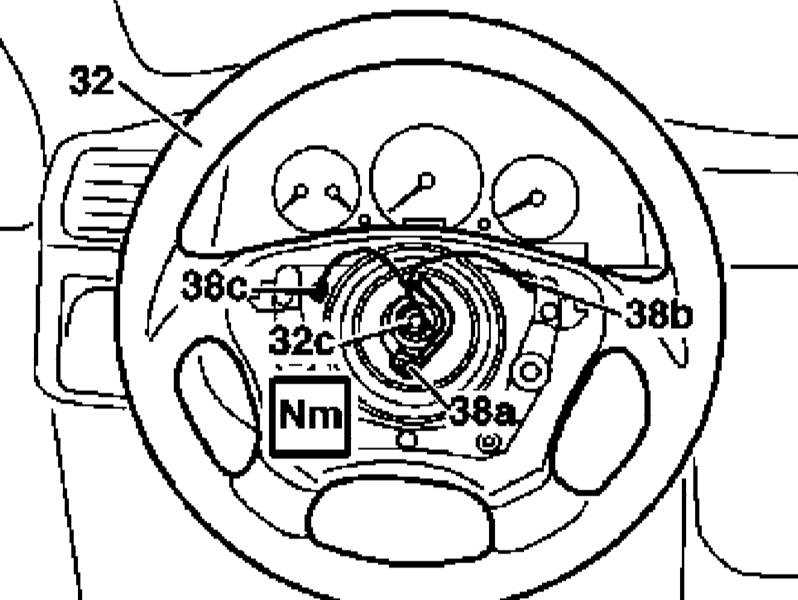

  4. Рассоедините контактные разъемы электропроводки клаксона (38b и 38с).
  5. Приведите передние колеса автомобиля в прямолинейное положение, затем заблокируйте рулевую колонку путем извлечения ключа из замка зажигания.
  6. Удерживая рулевое колесо (32), выверните болт (32с), - болт подлежит замене в обязательном порядке.
  7. Аккуратно снимите рулевое колесо (32), - постарайтесь не повредить электропроводку.

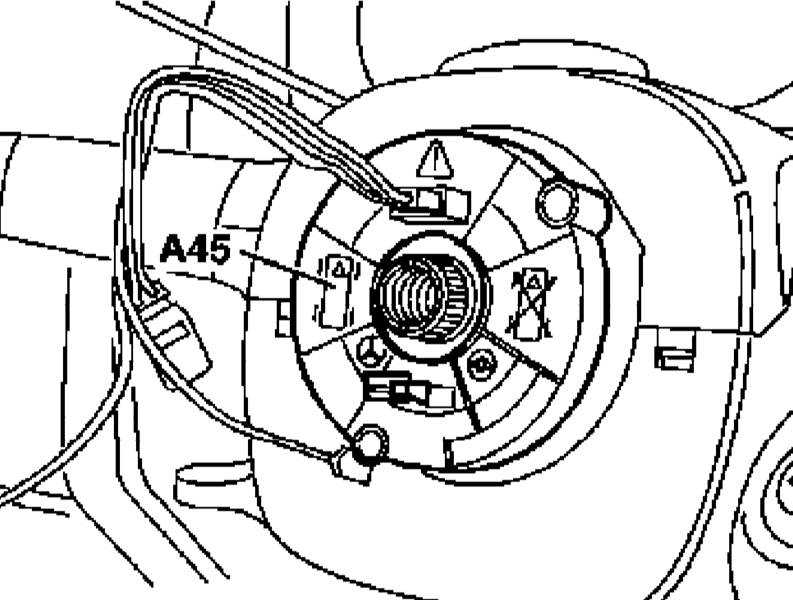

  8. Проверьте состояние спирального контактного барабана (А45) электропроводки клаксона и подушки безопасности, в случае необходимости произведите его замену (см. ниже).
  9. Установка производится в обратном порядке, - проследите за правильностью совмещения посадочной маркировки.

Спиральный контактный барабан

Снятие/установка спирального контактного барабана

12.27 Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки Mercedes-Benz W163

Снятие/установка спирального контактного барабана

12.27 Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки Mercedes-Benz W163

Снятие/установка спирального контактного барабана )

12.27 Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Соответствующий иллюстративный материал представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Снимите рулевое колесо (см. выше).

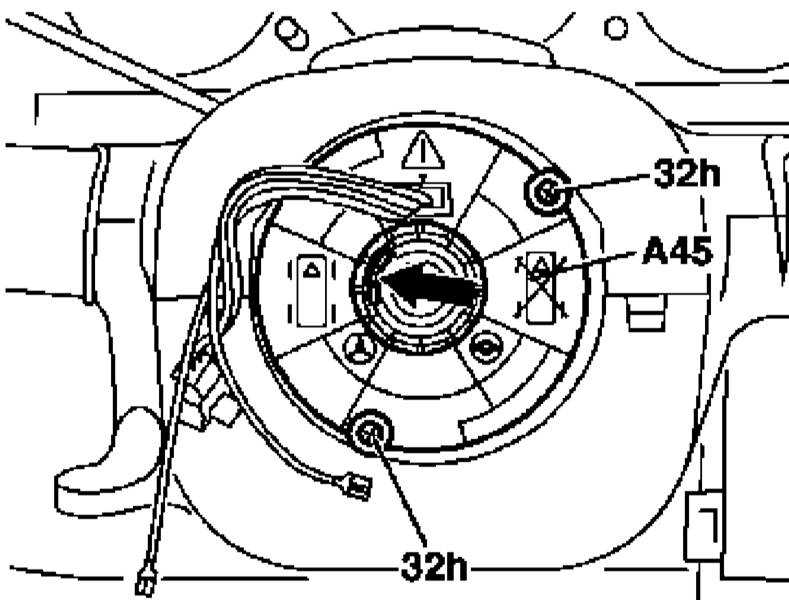

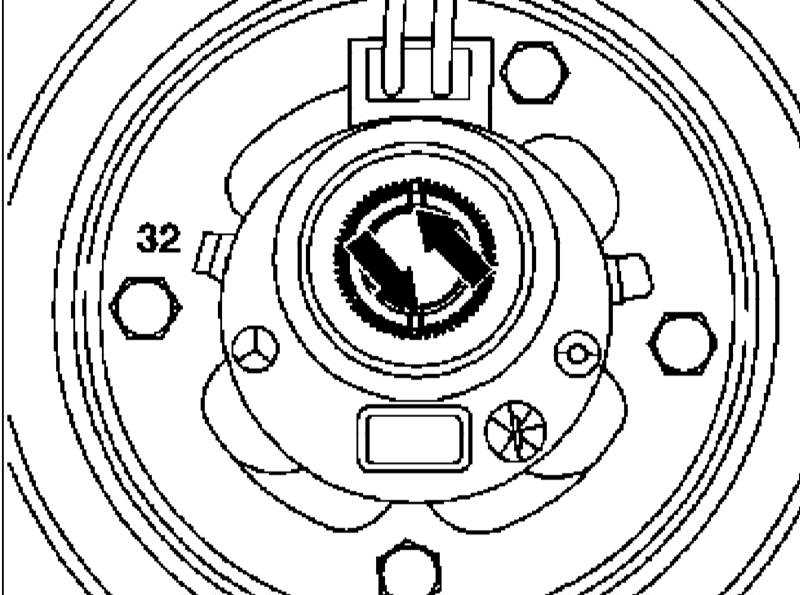

  3. Ослабьте винты (32h) ровно настолько, чтобы обеспечить возможность снятия контактного барабана (А45), - болты одновременно исполняют роль защиты от проворачивания.
  4. Аккуратно снимите сборку спирального барабана (А45) с трубы рубашки рулевой колонки.

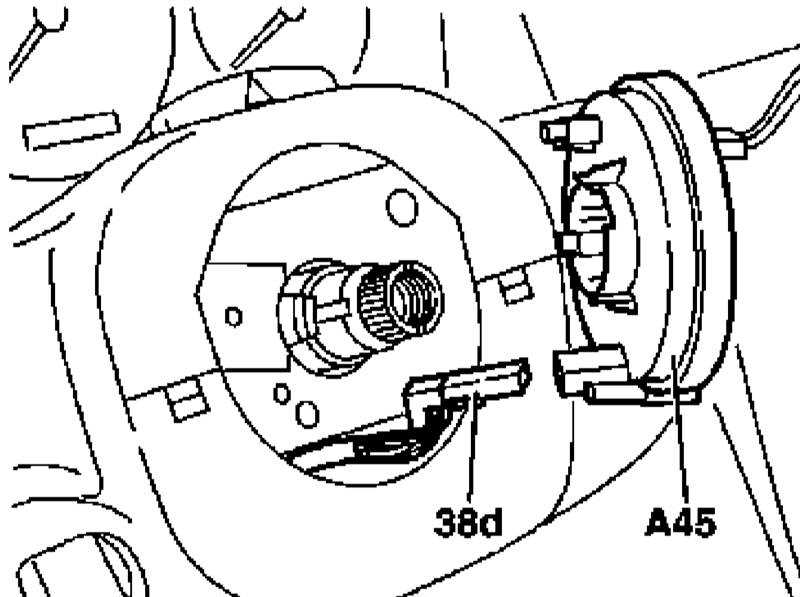

  5. Рассоедините разъем (38d) электропроводки барабанной сборки (А45).

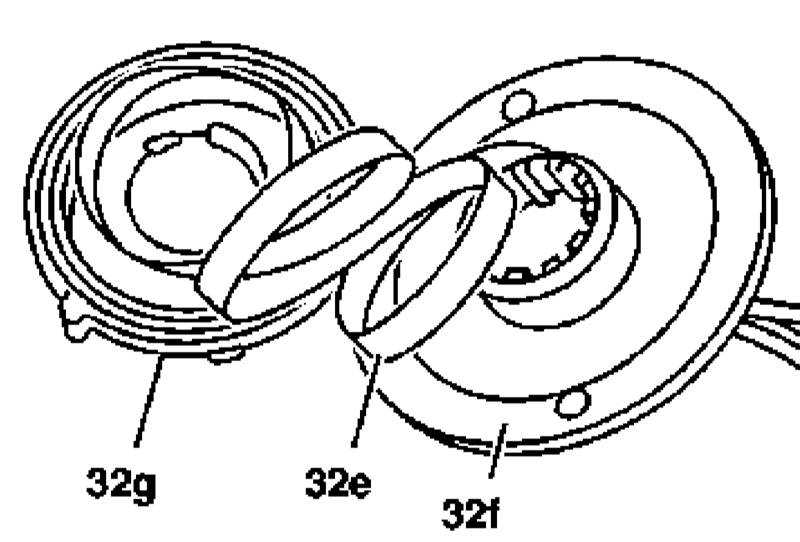

  6. Оцените состояние барабана (А45), - верхняя (32f) и нижняя (32g) секции барабанной сборки прочно крепятся друг к другу посредством фиксаторов. Замените дефектные компоненты, - постарайтесь не допустить защемления спиральной пружины (32е) при соединении секций барабана.
  7. Установка производится в обратном порядке. Проследите за полнотой посадки барабана (А45), - углубление должно совместиться со стопорным язычком (стрелка), в случае необходимости произведите центровку.
