Мерседес Бенц W163. Снятие и установка торсионной штанги



Мерседес Бенц W163. Снятие и установка торсионной штанги

Снятие и установка торсионной штанги

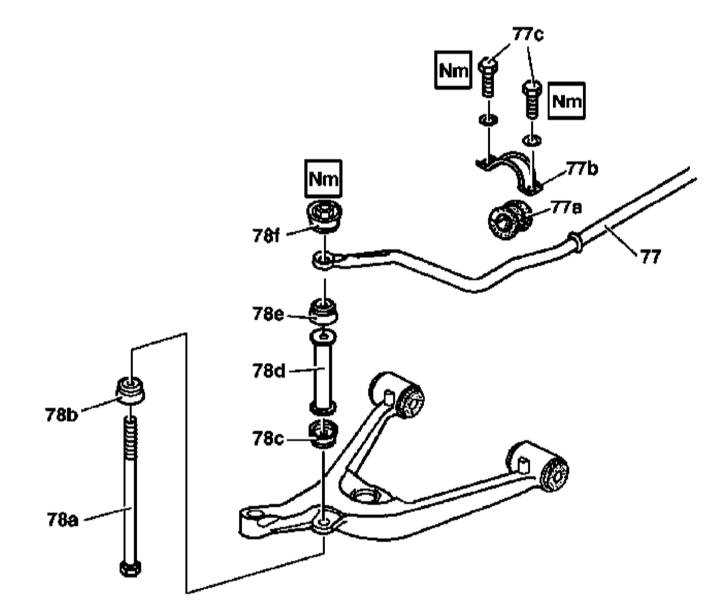

Детали установки торсионной штанги задней подвески

12.12 Снятие и установка торсионной штанги Mercedes-Benz W163

77 — Торсионная штанга
77а — Резиновая втулка
77b — Хомут
77с — Болты
78а — Соединительный болт

78b — Подшипник
78с — Подшипник
78d — Дистанционная втулка
78е — Подшипник
78f — Подшипник с гайкой


 ПОРЯДОК ВЫПОЛНЕНИЯ

Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке!

  1. Детали установки задней торсионной штанги показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите подшипник с гайкой (78f).
  3. Выверните болты (77с) крепежного хомута (77b).
  4. Снимите торсионную штангу (77).
  5. Снимите со штанги резиновую втулку (77а).
  6. Установка производится в обратном порядке, - дефектные компоненты замените, проследите за правильностью установки компонентов (78а ÷ 78f).
