Мерседес Бенц W163. Проверка невозвратного клапана

Проверка невозвратного клапана

Проверка исправности функционирования вакуумного усилителя тормозов

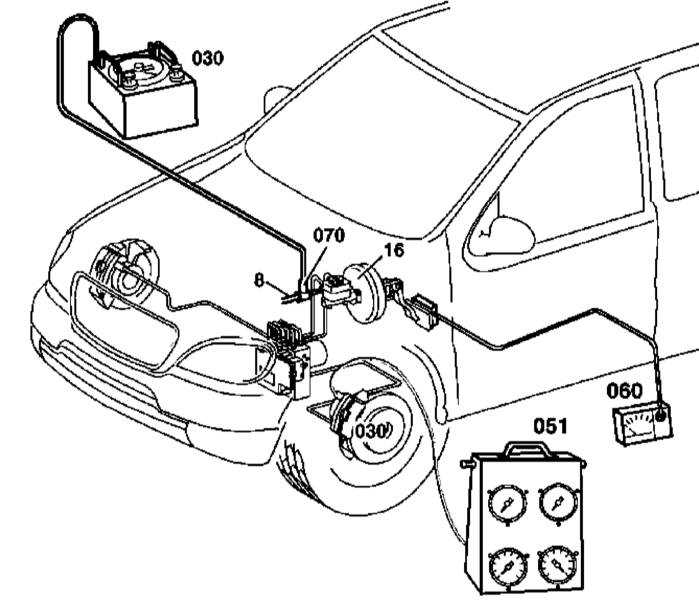

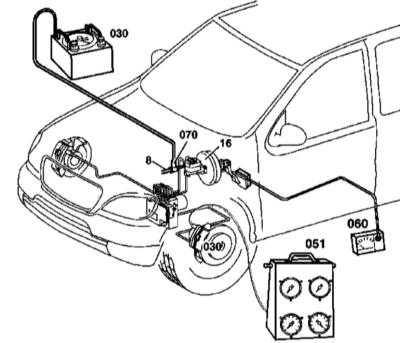

8 — Вакуумная линия	070 — Соединительный разъем

ПОРЯДОК ВЫПОЛНЕНИЯ

Подсоедините вакуумметр (030) к соединительному разъему (070) вакуумной линии (8) тормозного усилителя (16) и несколькими нажатиями на педаль ножного тормоза сбросьте разрежение в вакуумном тракте.
Запустите двигатель и резким отпусканием выжатой педали газа создайте в вакуумном тракте требуемое разрежение (0.75 ÷ 0.80 бар).
Выжав тормозную педаль сбросьте разрежение до глубины > 0.80 бар.
Заглушите двигатель, - скорость потери разрежения должна составлять не более 0.4 бар/мин. В случае необходимости проверьте исправность функционирования сервопривода вакуумного усилителя (см. Раздел Проверка исправности функционирования вакуумного усилителя тормозов).
Отсоедините вакуумметр (030).
