Мерседес Бенц W163. Замена пыльников шарнирных сборок приводных валов

Мерседес Бенц W163. Замена пыльников шарнирных сборок приводных валов

Замена пыльников шарнирных сборок приводных валов

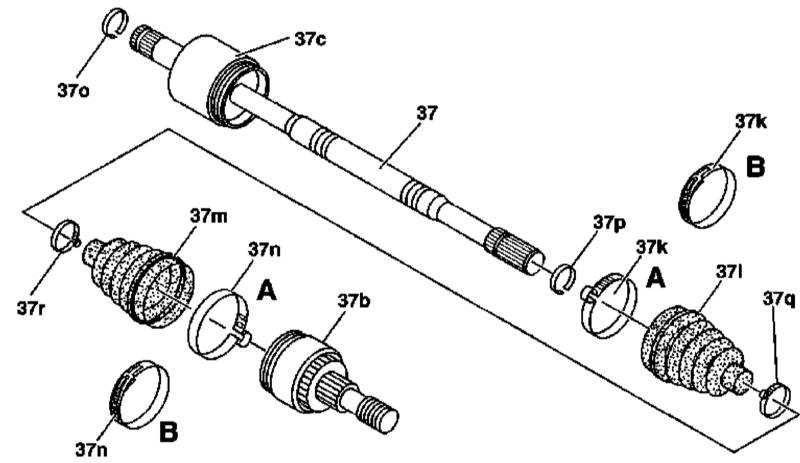

Детали установки пыльников шарнирных сборок приводного вала (любого)


37 — Приводной вал 37b — Наружный шарнир 37с — Внутренний шарнир 37k — Крепежный хомут 37l — Защитный чехол внутреннего шарнира 37m — Защитный чехол наружного шарнира 37n — Крепежный хомут	37о — Стопорное кольцо 37р — Стопорное кольцо 37q — Крепежный хомут 37r — Крепежный хомут А — Хомут с язычком В — Хомут с канавкой

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки пыльников шарнирных сборок приводного вала (переднего и заднего) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Снимите соответствующий приводной вал (см. Раздел Снятие и установка педали взведения стояночного тормоза).
Отпустите крепежные хомуты и снимите защитный чехол с соответствующего шарнира.

При необходимости замены внутреннего пыльника необходимо предварительно снять наружный шарнир.

При помощи подходящей выколотки/съемника демонтируйте с вала наружный ШРУС, затем снимите наружный/наружный и внутренний пыльники.
Установка производится в обратном порядке, - во избежание повреждения пыльников при посадке на вал обмотайте шлицевую цапфу последнего изолентой. В обязательном порядке замените стопорные кольца (37о и 37q).
