Мерседес Бенц W163. и установка рычага переключения РКПП 717.461

Снятие и установка рычага переключения РКПП 717.461

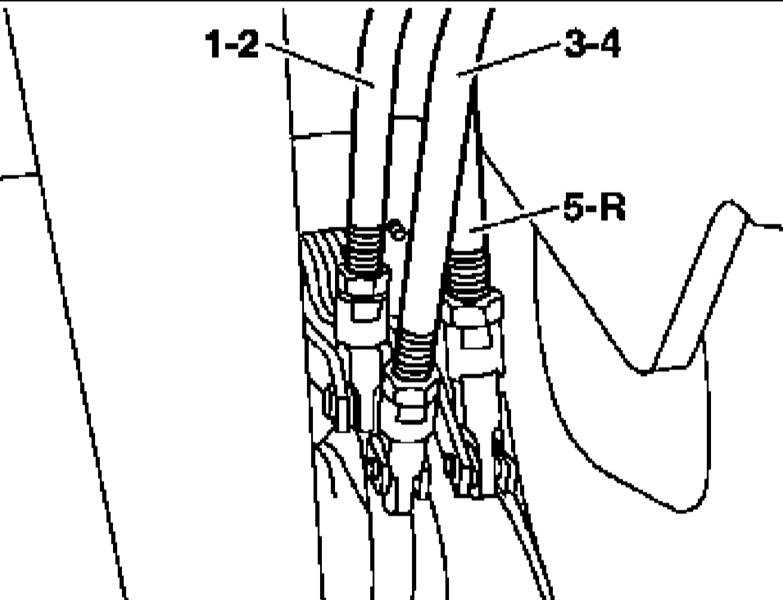

Детали установки рычага переключения передач РКПП 717.461


1-2 — Промежуточный рычаг переключения 1-2 3-4 — Промежуточный рычаг переключения 3-4	5-R — Промежуточный рычаг переключения 5-R

Детали установки рычага переключения передач РКПП 717.461

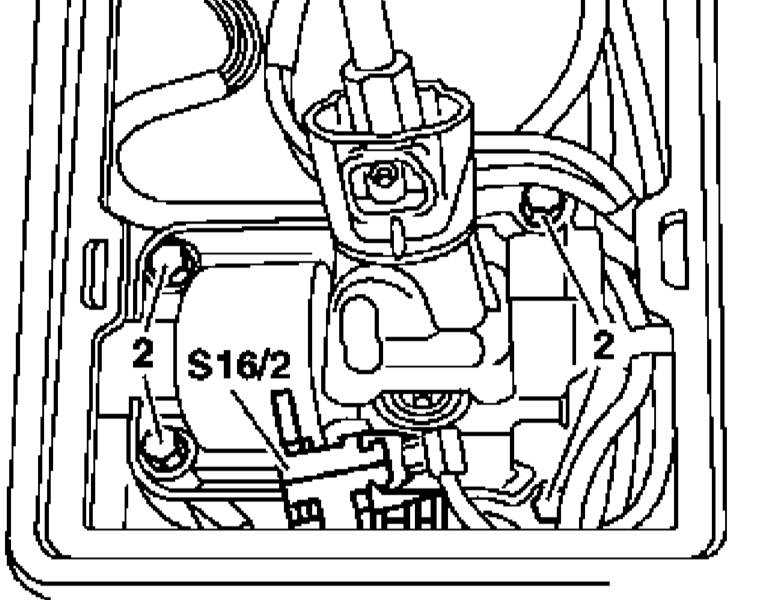

Детали установки рычага переключения передач РКПП 717.461


2 — Крепежные болты	S16/2 — Датчик-выключатель огней заднего хода

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки рычага переключения РКПП 717.461 (модели ML 230) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
Включите нейтральную передачу.
Отсоедините промежуточные рычаги переключения (1-2, 3-4, 5-R).
Снимите крышку основания рычага переключения.
Отсоедините электропроводку от датчика-выключателя огней заднего хода (S16/2).
Высвободите из фиксаторов и отведите в сторону трос привода стояночного тормоза.
Отпустите болты (2) и снимите несущий кронштейн.
Установка производится в обратном порядке. В заключение произведите регулировку привода (см. Раздел Поиск неисправностей - общая информация).
