Системы заряда и запуска
Общая информация

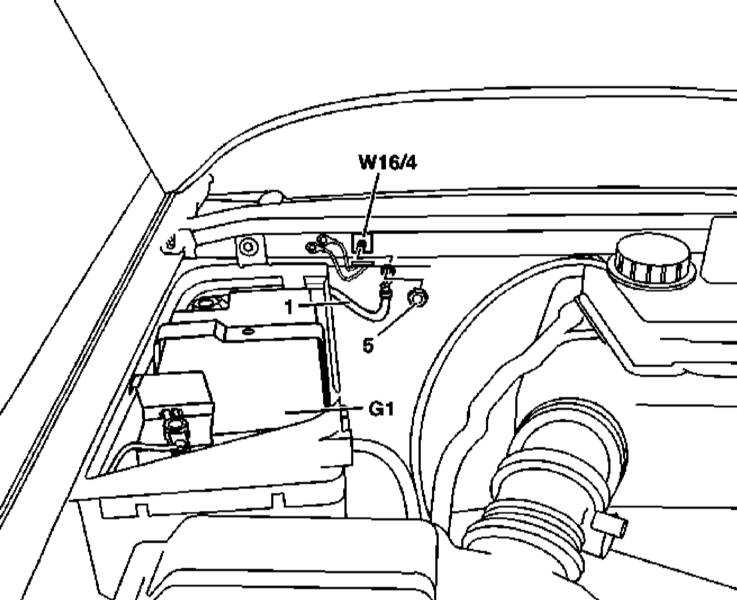

Аккумуляторная батарея на всех моделях М-класса помещается в правом заднем углу двигательного отсека
|
|
|
1 — Провод заземления
|
G1 — Аккумуляторная батарея
|
Все рассматриваемые в данном руководстве автомобили имеют электрическую систему, работающую с напряжением 12 В. Соединение массы проходит через отрицательную клемму батареи. Батарея помещается двигательном отсеке.
Для запуска двигателя используется стартер. Выключатель стартера является составной частью выключателя зажигания и при включении возбуждает установленное на стартере тяговое реле.
Встроенная в панель приборов лампа контроля зарядки указывает на безупречную работу электрооборудования, пока заряд батареи в норме.
