Снятие и установка клапана EGR, - М112/113

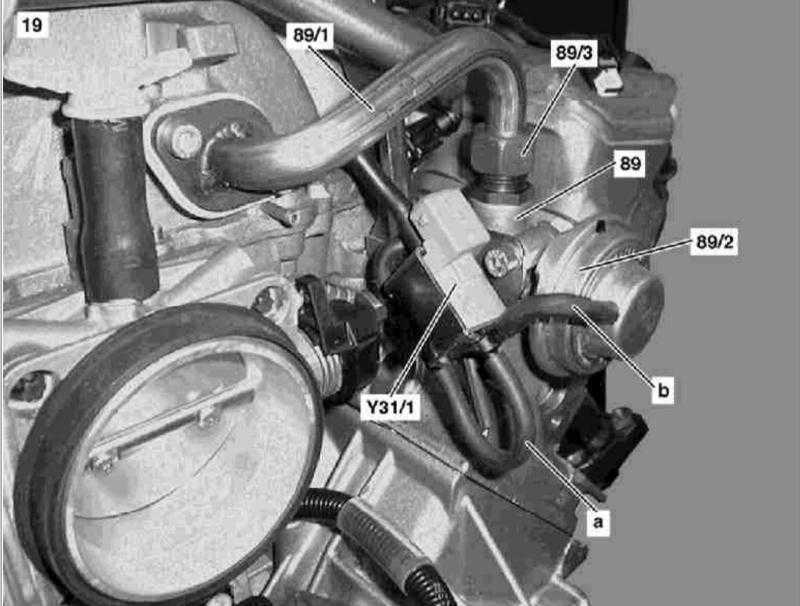

Детали установки клапана EGR на бензиновых моделях с двигателями серий 112 и 113

6.38 Снятие и установка клапана EGR, - М112/113 Mercedes-Benz W163

19 — Впускной трубопровод
89 — Клапан EGR
89/1 — Трубка EGR
89/2 — Вакуумный блок управления

89/3 — Штуцерная гайка
а — Разрежение от впускного трубопровода
b — Разрежение контролируемой глубины от трансдюсера системы рециркуляции к клапану EGR
Y31/1 — Вакуумный трансдюсер EGR


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки клапана EGR на моделях, оборудованных двигателями серий 112 и 113, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите крышку воздухоочистителя.
  3. Снимите впускной воздуховод в сборе с датчиком MAF.
  4. Отдайте штуцерную гайку (89/3) на клапане EGR (89).
  5. Отсоедините трубку EGR (89/1) от впускного трубопровода (19) и головки цилиндров.
  6. Отсоедините электропроводку от трансдюсера EGR (Y31/1).
  7. Снимите клапан EGR (89).
  8. Установка производится в обратном порядке, - во избежание заклинивания рычага привода дроссельной заслонки, проследите за правильностью прокладки вакуумной трубка, идущей от трансдюсера EGR (Y31/1).
