Снятие и установка электрического запорного клапана, - модели 163.113

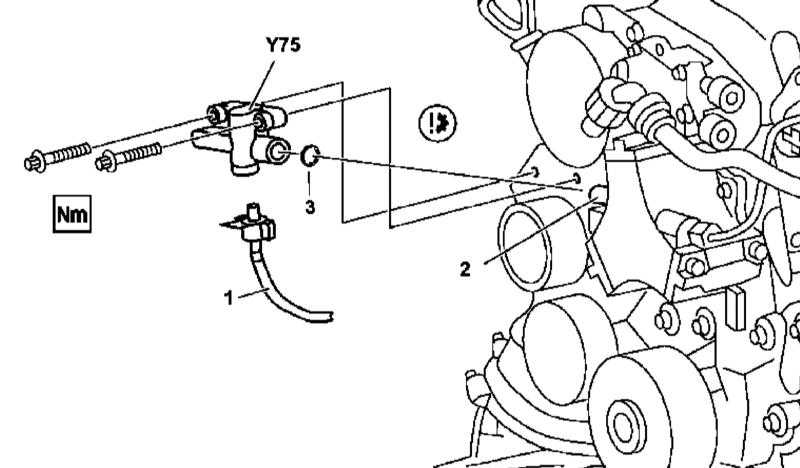

Детали установки электрического запорного клапана на моделях 163.113 (двигатель серии 612)

6.27 и установка электрического запорного клапана, - модели 163.113 Mercedes-Benz W163

1 — Топливная линия
2 — Промежуточный патрубок

3 — Уплотнительное кольцо
Y75 — Электрический запорный клапан


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки электрического запорного клапана на моделях 163.613 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите панели отделки крышки головки цилиндров.
  3. Отсоедините от электрического запорного клапана (Y75) электропроводку и топливную линию (1).
  4. Отболтите запорный клапан (Y75), отделите его от промежуточного патрубка (2), затем потяните вперед и снимите.
  5. Установка производится в обратном порядке, - в случае необходимости замените уплотнительное кольцо (3).
  6. В заключение очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
