Мерседес Бенц W163. Снятие и установка датчика давления в топливной магистрали



Мерседес Бенц W163. Снятие и установка датчика давления в топливной магистрали

Снятие и установка датчика давления в топливной магистрали

Модели 163.113

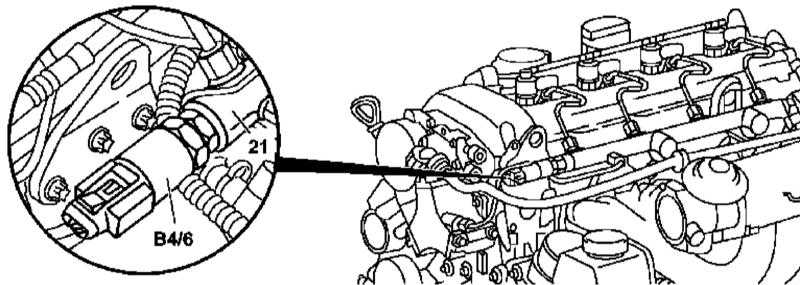

Детали установки датчика давления в топливной распределительной магистрали на моделях 163.113 (двигатель серии 612)

6.26 Снятие и установка датчика давления в топливной магистрали Mercedes-Benz W163

21 — Магистраль

В4/6 — Датчик давления


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки датчика давления топливной распределительной магистрали на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите панели отделки крышки головки цилиндров.
  3. Отсоедините электропроводку и снимите датчик давления (В4/6).
  4. Установка производится в обратном порядке. В заключение очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Модели 163.128

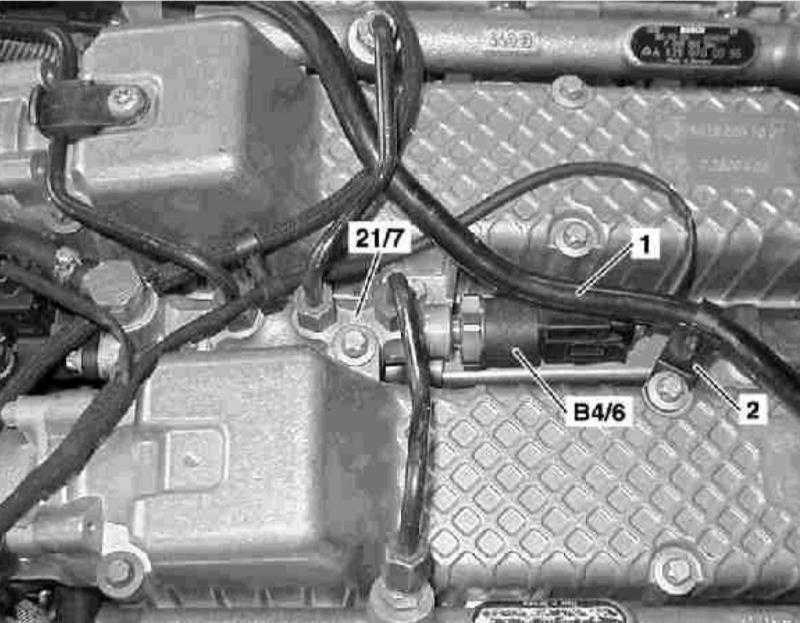

Детали установки датчика давления в топливной распределительной магистрали на моделях 163.128 (двигатель серии 628)

6.26 Снятие и установка датчика давления в топливной магистрали Mercedes-Benz W163

1 — Вакуумная линия
2 — Опорный кронштейн

21/7 — Клапанный блок
В4/6 — Датчик давления


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки датчика давления топливной распределительной магистрали на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Отсоедините трубопровод воздухораспределителя (см. Раздел Обслуживание компонентов впускного воздушного тракта).
  3. Высвободите из опорного кронштейна (2) и отведите в сторону вакуумную линию (1).
  4. Отсоедините электропроводку и снимите датчик давления (В4/6).
  5. Установка производится в обратном порядке. В заключение очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
