Мерседес Бенц W163. Снятие и установка расширительного клапана

Снятие и установка расширительного клапана

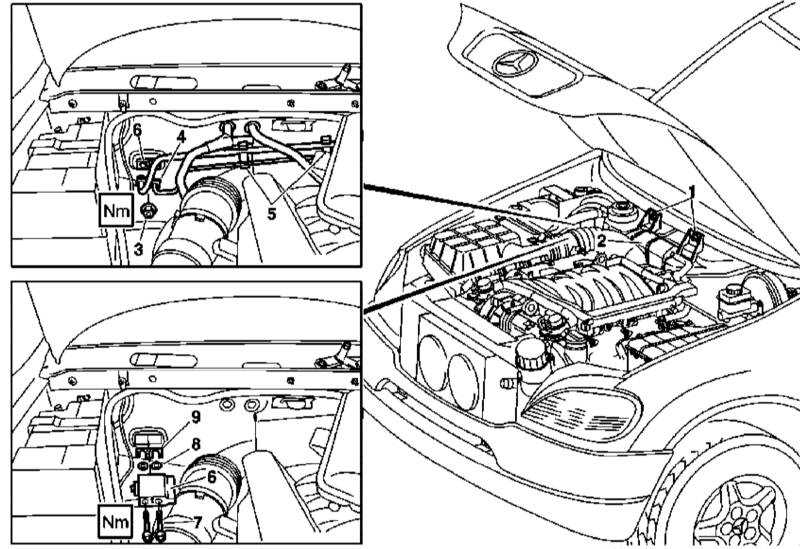

Детали установки расширительного клапана


1 — Гайки крепления расширительного бачка 2 — Расширительный бачок 3 — Самоконтрящаяся гайка 4 — Опорный кронштейн рефрижераторных линий 5 — Фиксаторы крепления рефрижераторных линий	6 — Расширительный клапан 7 — Болты 8 — Уплотнительные элементы 9 — Кронштейн крепления расширительного клапана к испарителю К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

Все уплотнительные элементы подлежат замене в обязательном порядке.

Детали установки расширительного клапана показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
В условиях мастерской автосервиса произведите разрядку системы К/В.
Отдайте крепежные гайки (1) и отведите в сторону расширительный бачок системы охлаждения (2).
Отсоедините от расширительного клапана (6) опорный кронштейн рефрижераторных линий (4).
Высвободите рефрижераторные линии из промежуточных фиксаторов (6) на задней переборке двигательного отсека.
Отведите трубки от расширительного клапана (6) и снимите последний.
Установка производится в обратном порядке, - заправка системы кондиционирования воздуха должна производиться в условиях мастерской автосервиса.
