Мерседес Бенц W163. Снятие и установка теплообменника отопителя



Мерседес Бенц W163. Снятие и установка теплообменника отопителя

Снятие и установка теплообменника отопителя

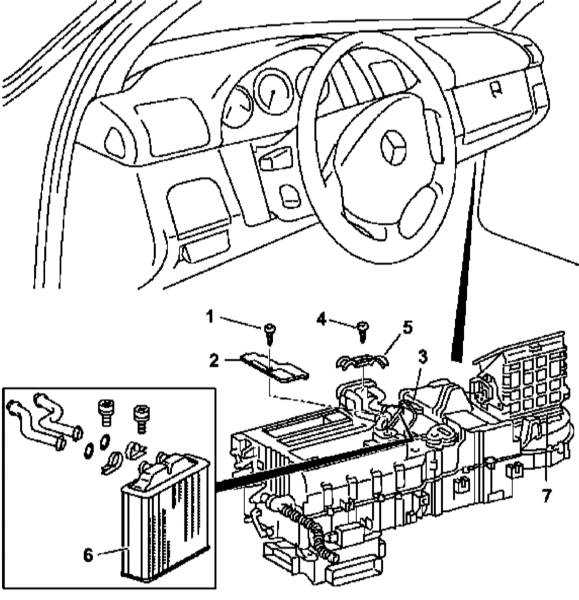

Детали установки теплообменника отопителя

5.15 Снятие и установка теплообменника отопителя Mercedes-Benz W163


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки теплообменника отопителя показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите кожух отопителя (7).
  3. Выверните болт (1) крепления крышки (2) воздуховода.
  4. Снимите рычаг (3) привода смесительной заслонки.
  5. В двигательном отсеке отсоедините от патрубков теплообменника отопителя (6) шланги охладительного тракта двигателя (квадратная вставка).
  6. Выверните болт (4) и снимите монтажную скобу (5).
  7. Потянув вверх, извлеките теплообменник (6) из кожуха отопителя (7).
  8. Установка производится в обратном порядке.
  9. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
