Мерседес Бенц W124. Стеклоочиститель задней двери



Мерседес Бенц W124. Стеклоочиститель задней двери

25.18. Стеклоочиститель задней двери

Снятие

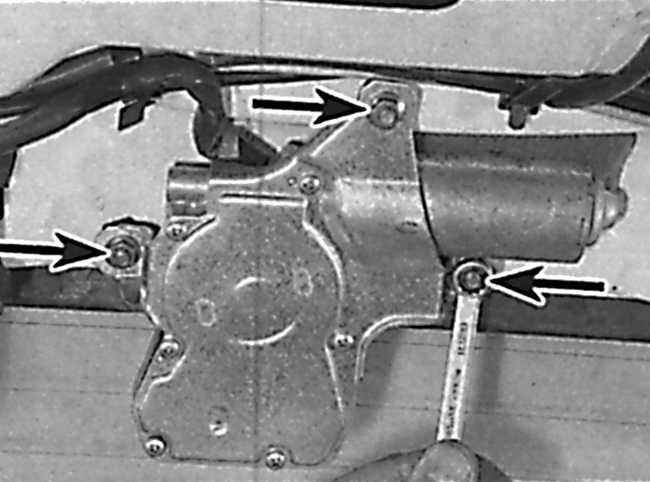

Расположение гаек крепления заднего стеклоочистителя
26.18 Стеклоочиститель задней двери Mercedes-Benz W124

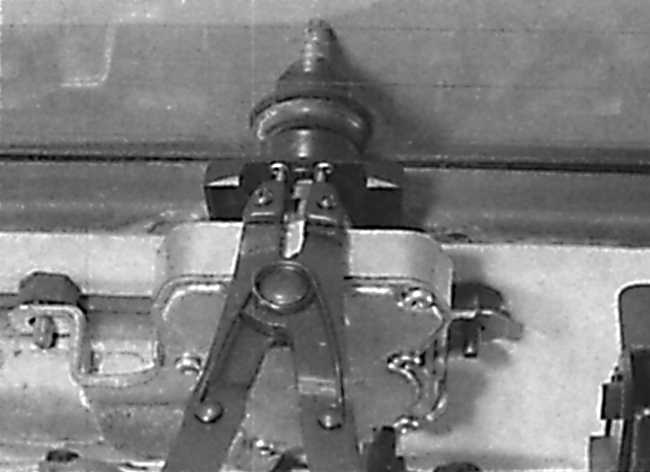

Снятие фиксатора колпачка с вала заднего стеклоочистителя
26.18 Стеклоочиститель задней двери Mercedes-Benz W124

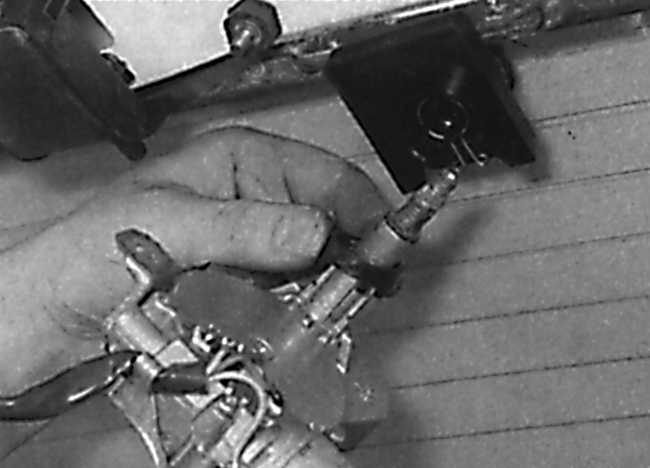

Снятие стеклоочистителя с задней двери вместе с прокладкой
26.18 Стеклоочиститель задней двери Mercedes-Benz W124

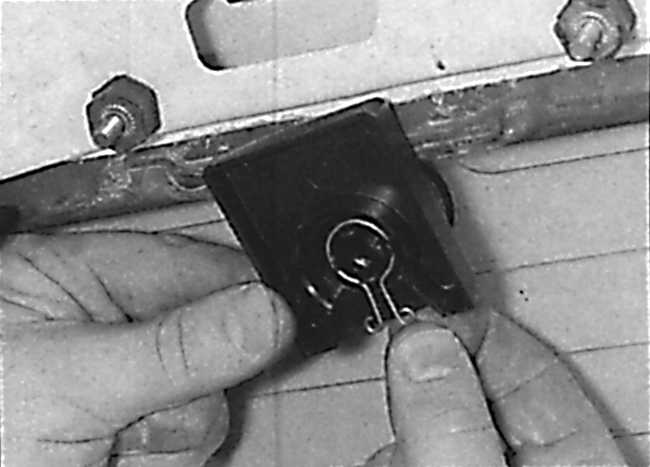

Освобождение скобы крепления и снятие внутренней отделки заднего стеклоочистителя
26.18 Стеклоочиститель задней двери Mercedes-Benz W124

Снятие внешней отделки заднего стеклоочистителя


Снятие резинового уплотнительного кольца из стекла задней двери


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите рычаг стеклоочистителя и откройте заднюю дверь.
3. Извлеките пистоны и снимите нижнюю панель отделки задней двери. Для снятия пистона отвинтите винт с центральной части пистона и затем извлеките пистон.
4. Снимите декоративную накладку ручки задней двери, затем снимите внутреннюю панель отделки с задней двери.
5. Отсоедините электрический разъем от стеклоочистителя и извлеките электропроводку стеклоочистителя из скоб крепления.
6. Отвинтите гайки крепления стеклоочистителя, затем снимите фиксатор с колпачка на валу стеклоочистителя и снимите стеклоочиститель с задней двери (см. рис. Расположение гаек крепления заднего стеклоочистителя, Снятие фиксатора колпачка с вала заднего стеклоочистителя).
7. Освободите скобу крепления и снимите наружную и внутреннюю отделку вала стеклоочистителя со стекла задней двери вместе с резиновым уплотняющим кольцом (см. рис. Снятие стеклоочистителя с задней двери вместе с прокладкой, Освобождение скобы крепления и снятие внутренней отделки заднего стеклоочистителя, Снятие внешней отделки заднего стеклоочистителя, Снятие резинового уплотнительного кольца из стекла задней двери).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию. Проверьте надежность крепления фиксатора на валу стеклоочистителя.
