Мерседес Бенц W124. Капот



Мерседес Бенц W124. Капот

24.9. Капот

Снятие

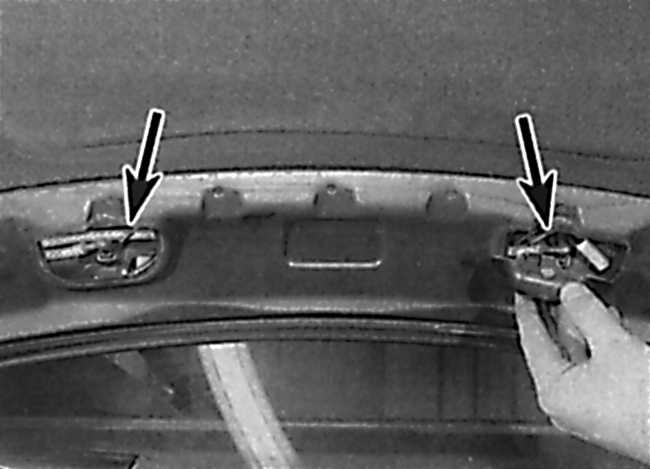

Расположение заглушек на внутренней стороне капота
25.9 Капот Mercedes-Benz W124

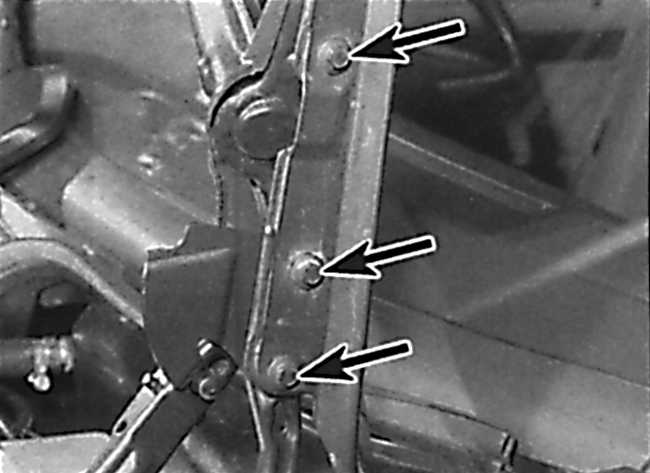

Расположение болтов крепления шарниров к капоту
25.9 Капот Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте капот и подложите чистую ветошь под углы капота, чтобы защитить лакокрасочное покрытие автомобиля при снятии капота.
2. Соблюдая осторожность, снимите заглушки, расположенные в центральной части капота, для доступа к шлангу омывателя и электрическим разъемам. Отсоедините подающий шланг омывателя от контрольного клапана и электрические разъемы. Привяжите к шлангу и электрическому разъему тонкий длинный шнур. Вытяните из капота электропроводку и шланг и отвяжите от них шнур, оставляя его в капоте. В дальнейшем шнур потребуется для затягивания в капот электропроводки и шланга (см. рис. Расположение заглушек на внутренней стороне капота).
3. Используя маркер, отметьте положение шарниров на капоте (см. рис. Расположение болтов крепления шарниров к капоту).
4. Отвинтите болты крепления левого и правого шарнира капота и, соблюдая осторожность, снимите капот.
5. Проверьте состояние шарниров капота на наличие люфта и износа и, при необходимости, замените их. Обратите внимание, что для замены шарнира капота необходимо снять переднее крыло и желательно эту работу выполнять на станции технического обслуживания.

Установка и регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя двух помощников, установите капот и ввинтите болты крепления шарниров капота от руки. Выровняйте шарниры капота в соответствии с ранее сделанными метками и затяните болты крепления.
2. Закройте капот и проверьте его расположение относительно смежных поверхностей. Отрегулируйте положение капота таким образом, чтобы при закрытом капоте зазор по периметру капота был одинаковый со всех сторон. Для регулировки ослабьте болты крепления шарниров капота и, перемещая капот, отрегулируйте его положение. Если эта регулировка не обеспечивает требуемое положение капота, то дальнейшую регулировку можно произвести, ослабив гайки крепления и изменив положение шарниров капота. Доступ к гайкам крепления шарниров капота возможен после снятия защиты крыла. Для регулировки передней части по высоте необходимо ввинтить или вывинтить резиновые подушки, расположенные на передней поперечине.
