23.21. Рулевая колонка
Предупреждение
использовать новый болт крепления резиновой муфты рулевой колонки.
Снятие

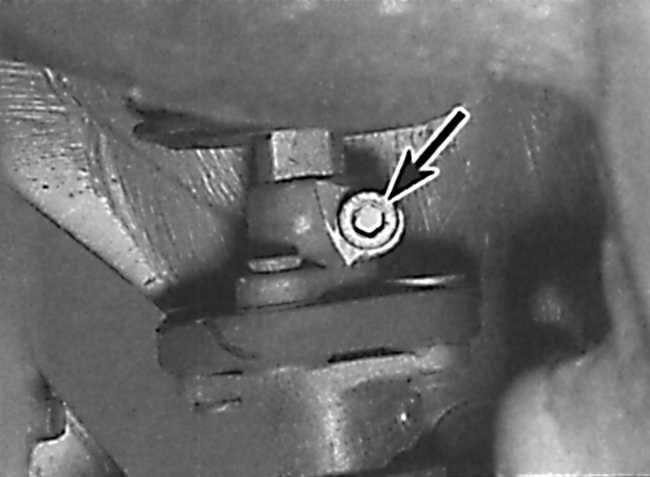

Расположение болта крепления резиновой муфты к рулевой колонке

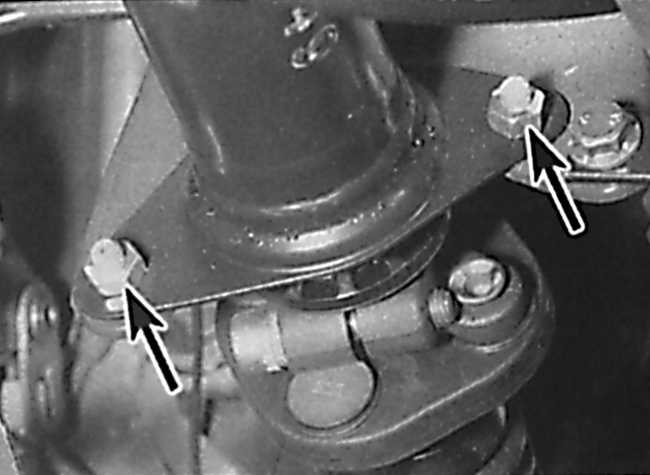

Расположение гаек нижнего крепления рулевой колонки
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Снимите рулевое колесо. |
| 3. Снимите замок рулевой колонки. |
| 4. Снимите комбинацию приборов, многофункциональный
переключатель рулевой колонки и кожух рулевой колонки. |
| 5. Работая в моторном отсеке и используя краску
или чертилку, отметьте взаимное положение нижнего конца рулевой колонки
и резиновой муфты. |
| 6. Отвинтите и извлеките верхний болт крепления
муфты к рулевой колонке (см. рис. Расположение болта крепления
резиновой муфты к рулевой колонке). |
| 7. Отвинтите верхние болты крепления рулевой
колонки, доступ к которым возможен через проем для комбинации приборов.
Отвинтите гайки нижнего крепления рулевой колонки (см. рис. Расположение
гаек нижнего крепления рулевой колонки). |
| 8. Снимите втулку защитного чехла рулевой колонки
с перегородки моторного отсека и снимите рулевую колонку с автомобиля.
Проверьте состояние резиновой муфты и, при необходимости, замените
ее. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Рулевая колонка имеет телескопический элемент
безопасности. При лобовом столкновении телескопический элемент безопасности
разрушается, при этом поглощается значительное количество энергии,
что уменьшает риск травмирования водителя о рулевое колесо. Проверьте
состояние рулевой колонки, в особенности элементов ее крепления на
наличие повреждений и деформации и, при необходимости, замените. |
| 2. Проверьте люфт рулевого вала во втулках
рулевой колонки. Если втулки рулевой колонки изношены или повреждены,
рулевую колонку необходимо отремонтировать. Ремонт рулевой колонки
необходимо производить на станции технического обслуживания с применением
специальных инструментов. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой смажьте нижнюю втулку рулевой
колонки универсальной смазкой. Совместите метки на резиновой муфте
и рулевой колонке и установите рулевую колонку в пазы резиновой муфты. |
| 2. Проверьте правильность расположения втулки
защитного чехла рулевой колонки на перегородке моторного отсека, затем
закрепите рулевую колонку болтами и гайками, затянув их требуемым
моментом. |
| 3. Закрепите резиновую муфту новым болтом и
затяните его требуемым моментом. |
| 4. Установите многофункциональный переключатель
на рулевую колонку и комбинацию приборов на панель приборов. |
| 5. Установите замок рулевой колонки. |
| 6. Установите рулевое колесо. |
|
