23.19.6. Гидравлический насос

Гидравлический насос на моделях с 4-цилиндровыми бензиновыми двигателями и дизельными двигателями без турбонаддува

Снятие

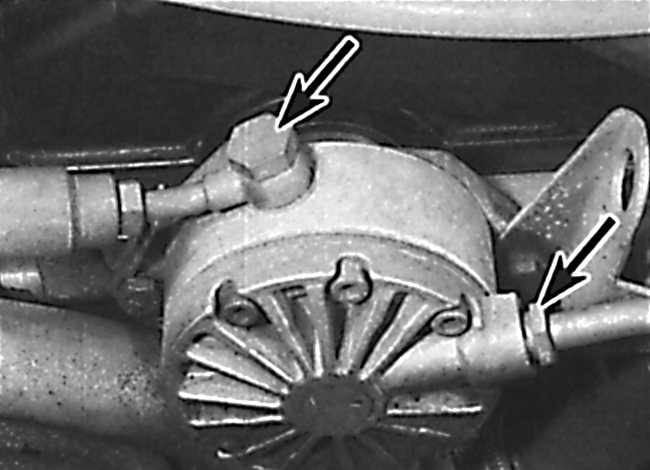

Места подсоединения к гидравлическому насосу трубки и шланга
24.19.6 Гидравлический насос Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите давление в гидравлической системе.
2. Протрите область около подсоединений гидравлического насоса, затем отвинтите соединительные болт и гайку и отсоедините от гидравлического насоса трубку и шланг (см. рис. Места подсоединения к гидравлическому насосу трубки и шланга). Снимите уплотнительные прокладки и пробками закройте концы шланга и трубки и отверстий в гидравлическом насосе.
3. Отвинтите четыре болта, крепящие гидравлический насос к головке блока цилиндров и снимите насос с уплотнительным кольцом.
Предупреждение два болта, крепящие крышку насоса к корпусу насоса.


Ремонт

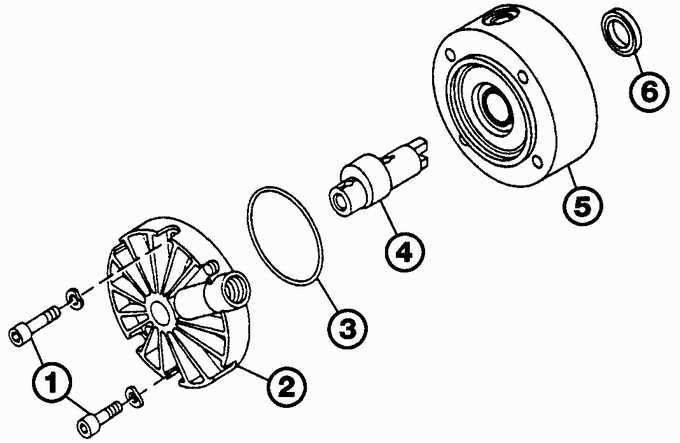

Элементы гидравлического насоса
24.19.6 Гидравлический насос Mercedes-Benz W124

1 – болты;
2 – крышка;
3 – уплотнительное кольцо;
4 – ротор;
5 – корпус;
6 – прокладка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя краску, отметьте взаимное положение крышки и корпуса гидравлического насоса (см. рис. Элементы гидравлического насоса).
2. Отвинтите болты, крепящие крышку гидравлического насоса, затем снимите крышку и уплотнительное кольцо и извлеките ротор насоса.
3. Проверьте состояние элементов гидравлического насоса и, при необходимости, замените их. Независимо от состояния замените уплотнительное кольцо крышки и прокладку ротора.
4. Соблюдая осторожность и используя плоскую отвертку, извлеките старую прокладку ротора из задней части корпуса насоса. Установите новую прокладку ротора на место в корпус насоса.
5. Смажьте прокладку ротора и ротор чистой жидкостью из гидравлической системы и установите ротор в корпус.
6. Установите новое уплотнительное кольцо на крышку насоса, затем установите крышку с уплотнительным кольцом на корпус насоса. Крышку установите таким образом, чтобы совместились метки, нанесенные перед снятием. Закрепите крышку насоса болтами, затянув их требуемым моментом.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите новое уплотнительное кольцо на заднюю часть гидравлического насоса и установите насос на головку блока цилиндров, совмещая выступ на роторе насоса с пазом распределительного вала.
2. Ввинтите болты крепления насоса и затяните их требуемым моментом.
3. Подсоедините к насосу шланг и трубку. При этом с двух сторон соединительной муфты шланга установите прокладки. Закрепите шланг и трубку соединительными гайкой и болтом, затянув их требуемым моментом.
4. Заполните гидравлическую систему жидкостью.

Гидравлический насос на моделях с 6-цилиндровыми бензиновыми двигателями и дизельными двигателями с турбонаддувом

На моделях с 6-цилиндровыми бензиновыми двигателями и дизельными двигателями с турбонаддувом устанавливается комбинированный гидравлический насос, который одновременно работает в системе усилителя рулевого управления и системе самовыравнивающейся задней подвески.
