Мерседес Бенц W124. Стабилизатор поперечной устойчивости задней подвески

23.16. Стабилизатор поперечной устойчивости задней подвески

Снятие

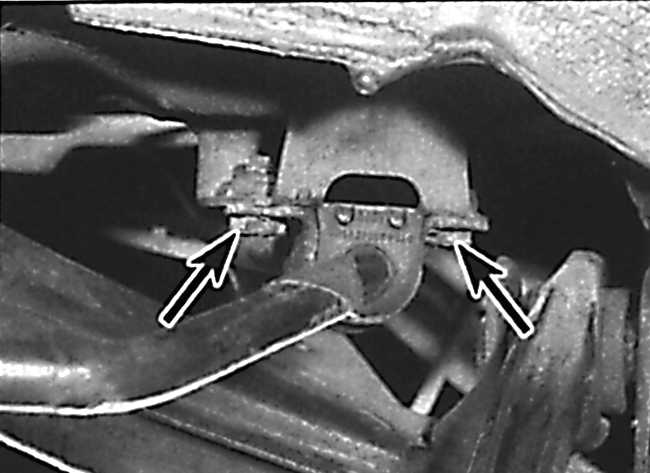

Расположение болтов крепления зажима крепления стабилизатора поперечной устойчивости

24.16 Стабилизатор поперечной устойчивости задней подвески Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках.

2. Отвинтите гайки, крепящие серьги стабилизатора к стабилизатору поперечной устойчивости.

3. Отметьте взаимное положение втулок и стабилизатора поперечной устойчивости, затем отвинтите по два болта крепления крепежных зажимов стабилизатора и снимите зажимы (см. рисунок). Отметьте расположение и снимите со стабилизатора поперечной устойчивости резиновые подушки. Снимите стабилизатор поперечной устойчивости. Для этого, возможно, потребуется отсоединить карданный вал от задней главной передачи и ослабить болты крепления корпуса центрального подшипника карданного вала.

4. Домкратом через деревянный брусок поддержите нижнюю раму задней подвески.

5. Отвинтите болты, крепящие нижнюю раму задней подвески к кузову и, соблюдая осторожность, опустите нижнюю раму и извлеките стабилизатор поперечной устойчивости.

Предупреждение с антиблокировочной системой тормозов, опуская нижнюю раму, соблюдайте осторожность, чтобы не порвать провода заднего датчика.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите стабилизатор поперечной устойчивости на место и привинтите его к серьгам стабилизатора.

2. При необходимости поднимите нижнюю раму задней подвески на место и закрепите болтами, затянув их требуемым моментом. Соедините карданный вал с задней главной передачей и затяните болты крепления кронштейна центрального подшипника карданного вала.

3. В соответствии с метками установите на стабилизатор поперечной устойчивости резиновые подушки таким образом, чтобы разрезы резиновых подушек были направлены к передней части автомобиля. Установите на резиновые подушки стабилизатора крепежные зажимы и закрепите их новыми болтами, не затягивая болты окончательно.

4. Навинтите новые гайки крепления стабилизатора поперечной устойчивости к серьгам и затяните их требуемым моментом. Затяните требуемым моментом болты крепления крепежных зажимов стабилизатора поперечной устойчивости.

5. Установите задние колеса, затем опустите автомобиль на землю и затяните болты крепления колеса требуемым моментом.
