Мерседес Бенц W124. Педаль стояночного тормоза



Мерседес Бенц W124. Педаль стояночного тормоза

22.17. Педаль стояночного тормоза

Снятие

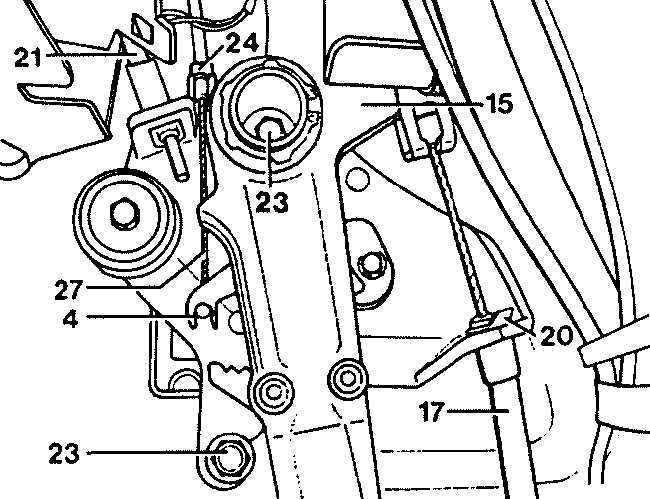

Элементы педали стояночного тормоза
23.17 Педаль стояночного тормоза Mercedes-Benz W124

4 – отжимной рычаг педали;
15 – педаль стояночного тормоза;
17 – трос стояночного тормоза;
21 – выключатель контрольной лампы;
23 – болты;
24 – крепление оболочки троса;
27 – трос стояночного тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите отделку нижней части панели приборов со стороны водителя.
2. Освободите стояночный тормоз и, вращая регулятор троса, установите его в такое положение, чтобы троса могли максимально перемещаться.
3. Отсоедините трос стояночного тормоза от рычага педали, затем освободите оболочку троса от кронштейна педали (см. рисунок).
4. Отвинтите болты крепления педали стояночного тормоза к панели кузова.
5. Отсоедините электрический разъем от выключателя контрольной лампы, затем снимите трос стояночного тормоза с отжимного рычага педали и снимите педаль из-под панели.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию. Отрегулируйте работу стояночного тормоза.
