Мерседес Бенц W124. Модели с подвижным суппортом с одним поршнем



Мерседес Бенц W124. Модели с подвижным суппортом с одним поршнем

22.5.1. Модели с подвижным суппортом с одним поршнем

ОБЩИЕ СВЕДЕНИЯ

Предупреждение использовать новые направляющие пальцы суппорта.

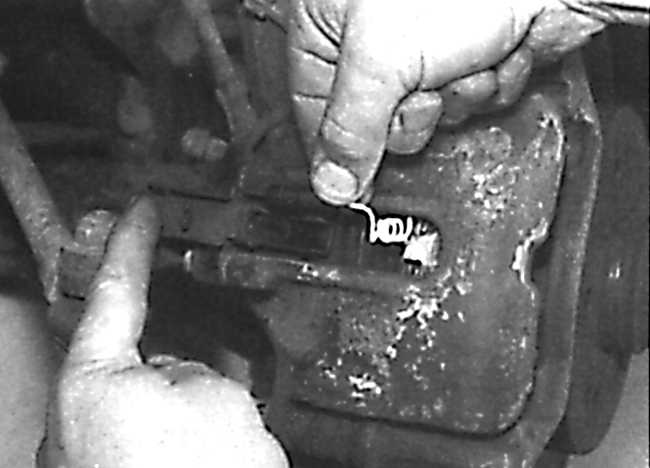

Отсоединение электрического разъема датчика износа тормозной колодки на моделях с подвижным суппортом с одним поршнем
23.5.1 Модели с подвижным суппортом с одним поршнем Mercedes-Benz W124

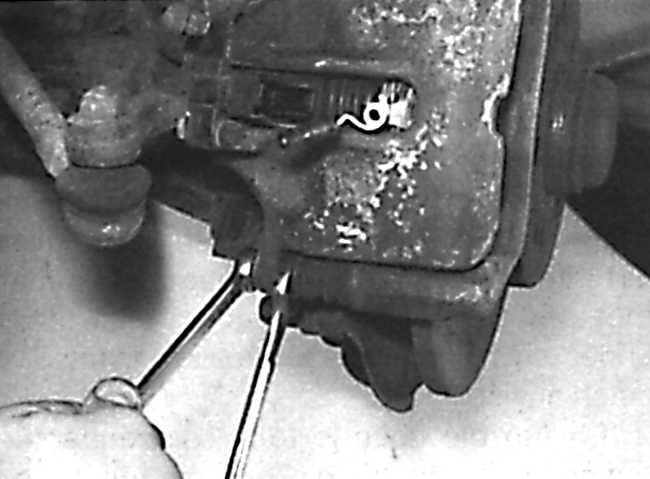

Отвинчивание болта крепления направляющего пальца суппорта
23.5.1 Модели с подвижным суппортом с одним поршнем Mercedes-Benz W124
При этом для удерживания направляющего пальца от проворачивания необходимо использовать тонкий гаечный ключ.

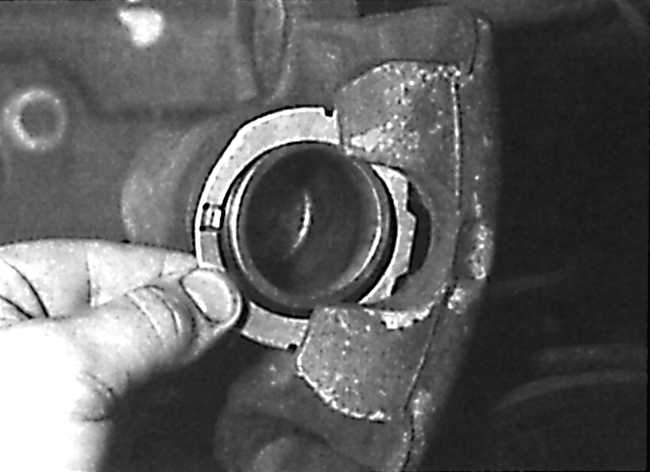

Снятие прокладки с поршня суппорта
23.5.1 Модели с подвижным суппортом с одним поршнем Mercedes-Benz W124

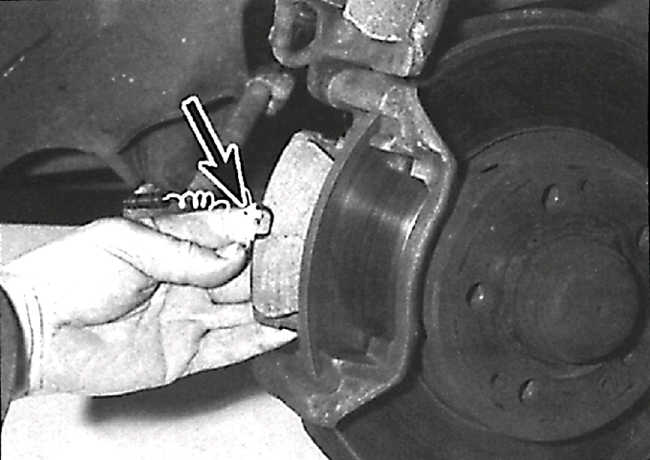

Установка тормозной колодки с датчиком износа
23.5.1 Модели с подвижным суппортом с одним поршнем Mercedes-Benz W124
Тормозную колодку с датчиком износа устанавливайте с внутренней стороны.

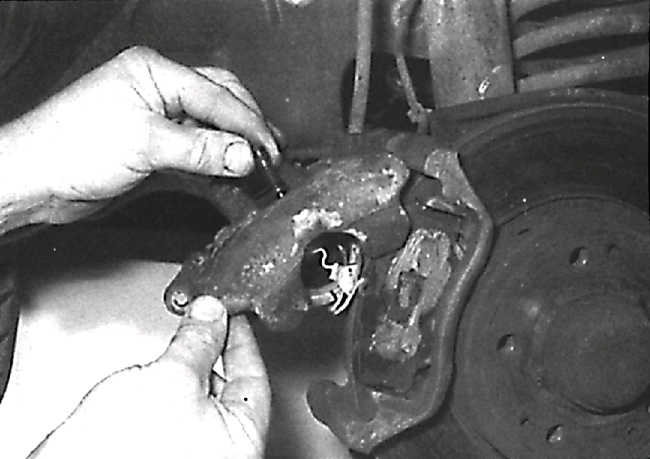

Протягивание электропроводки датчика износа тормозных колодок через окно в суппорте
23.5.1 Модели с подвижным суппортом с одним поршнем Mercedes-Benz W124

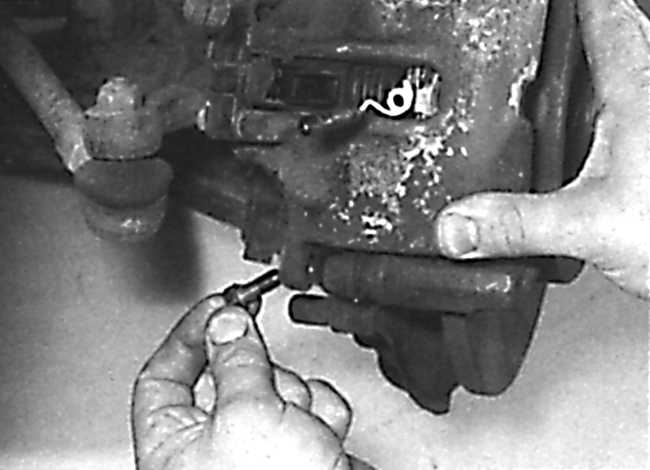

Установка нового болта крепления направляющего пальца
23.5.1 Модели с подвижным суппортом с одним поршнем Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите скобы крепления и отсоедините крышку электрического разъема датчика износа тормозной колодки от суппорта.
2. Отсоедините электрический разъем датчика износа тормозной колодки от держателя суппорта (см. рис. Отсоединение электрического разъема датчика износа тормозной колодки на моделях с подвижным суппортом с одним поршнем).
3. Отвинтите нижний болт крепления направляющего пальца суппорта. При этом для удерживания от проворачивания направляющего пальца используйте тонкий гаечный ключ (см. рис. Отвинчивание болта крепления направляющего пальца суппорта). При установке необходимо использовать новый болт.
4. После вывинчивания болта крепления нижнего направляющего пальца поверните суппорт вверх до освобождения тормозных колодок. Снимите прокладку с поршня суппорта (см. рис. Снятие прокладки с поршня суппорта).
5. Отметьте положение тормозных колодок и снимите их с держателя суппорта.
6. Измерьте толщину фрикционной накладки тормозной колодки и, при износе ее в любой точке до минимально допустимой толщины, замените все четыре передние тормозные колодки. Также колодки необходимо заменить, если хоть одна из колодок загрязнена маслом, так как не существует способа обезжиривания тормозных колодок. Если тормозные колодки неравномерно изношены или загрязнены маслом, выявите и устраните причину этого перед установкой новых тормозных колодок. Проверьте состояние датчика износа тормозных колодок и, при необходимости, замените.
7. Если тормозные колодки будут устанавливаться повторно, очистите их со всех сторон. Очистите от грязи канавки тормозных накладок, соблюдая осторожность, очистите место установки тормозных колодок в держателе суппорта.
8. Перед установкой тормозных колодок проверьте состояние направляющих пальцев и свободу их перемещения в держателе суппорта. Проверьте состояние защитных чехлов направляющих пальцев. Очистите суппорт и поршни от грязи и пыли. Проверьте состояние пылезащитного чехла, расположенного вокруг поршня. Используя соответствующий метчик, очистите резьбу направляющего пальца.
9. Если будут устанавливаться новые тормозные колодки, вдавите поршень в суппорт деревянным стержнем или ручкой молотка. При этом следите, чтобы поршень не перекосился и поверхности поршня и пылезащитного чехла не были повреждены. При вдвигании поршня тормозная жидкость вытесняется из тормозного цилиндра в пополнительный бачок, поэтому постоянно наблюдайте за уровнем жидкости в бачке, а при необходимости, откачайте из бачка ее небольшое количество.
10. Смажьте опорную плиту каждой тормозной колодки тормозной пастой № 0019891051. Наносите только тонкий слой смазки и исключите попадание смазки на фрикционную накладку тормозной колодки.
11. Установите датчик износа тормозной колодки, затем установите тормозные колодки в держатель суппорта таким образом, чтобы фрикционные накладки тормозных колодок совместились с рабочей поверхностью тормозного диска. Обратите внимание, что датчик износа тормозной колодки установлен на внутреннюю тормозную колодку (см. рис. Установка тормозной колодки с датчиком износа).
12. Установите прокладку на поршень суппорта, затем поверните суппорт и установите его над тормозными колодками, при этом пропустите электропроводку датчика износа тормозной колодки через окно в суппорте (см. рис. Протягивание электропроводки датчика износа тормозных колодок через окно в суппорте).
13. Проверьте, что пружины, поджимающие тормозные колодки, правильно размещены в суппорте, затем нажмите на суппорт, нажмите и завинтите болт крепления направляющего пальца (см. рис. Установка нового болта крепления направляющего пальца). При затягивании болта крепления направляю щего пальца требуемым моментом удерживайте направляющий палец от проворачивания тонким гаечным ключом.
14. Установите электрический разъем датчика износа тормозных колодок на суппорт. При этом чтобы провод датчика не болтался, оберните его вокруг разъема. Проверьте правильность установки разъема и установите крышку датчика в окно суппорта.
15. Несколько раз нажмите на педаль тормоза, чтобы тормозные колодки прижались к тормозному диску. Проверьте уровень тормозной жидкости в бачке.
16. Повторите вышеперечисленные действия на втором колесе.
17. Установите колеса и опустите автомобиль.
18. Проверьте уровень тормозной жидкости.
