Мерседес Бенц W124. Тормозные трубопроводы и шланги



Мерседес Бенц W124. Тормозные трубопроводы и шланги

22.4. Тормозные трубопроводы и шланги

ОБЩИЕ СВЕДЕНИЯ

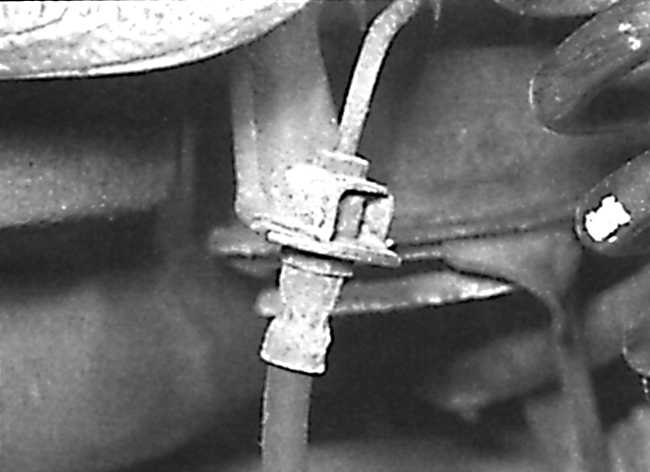

Соединение тормозной трубки и тормозного шланга, закрепленное на кузове автомобиля
23.4 Тормозные трубопроводы и шланги Mercedes-Benz W124

Для передачи тормозной жидкости от главного тормозного цилиндра к колесным тормозным цилиндрам применяются тормозные трубки. Соединения трубок с тормозными цилиндрами и распределительными устройствами производятся конусными муфтами. Концы трубок обжаты и имеют конусообразную форму для соответствующего размера конусных резьбовых отверстий в тормозных цилиндрах или распределительных устройствах.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед обжатием концов трубок на них надевается стопорная гайка, которая после ввинчивания конусообразной поверхности в конусное основание резьбового отверстия прижимает и герметизирует трубку.
2. Тормозные шланги осуществляют подвижные связи между подвижными и неподвижными частями автомобиля. Для уменьшения потерь тормозной жидкости при снятии рабочих тормозных цилиндров используются зажимы для пережатия тормозных шлангов.
3. При установке новой тормозной трубки или тормозного шланга убедитесь, что они плотно закреплены в кронштейнах и находятся на достаточном расстоянии от движущихся или нагревающихся деталей.
4. По окончании установки проверьте уровень тормозной жидкости в главном тормозном цилиндре и добавьте ее при необходимости. Удалите воздух из тормозной системы и осторожно проверьте работу тормозов перед тем, как начать эксплуатацию автомобиля.
