20.6. Выключатели блокировки стартера и фонарей заднего хода

20.6.1. Все модели, кроме моделей с коробкой передач 722.4

Снятие

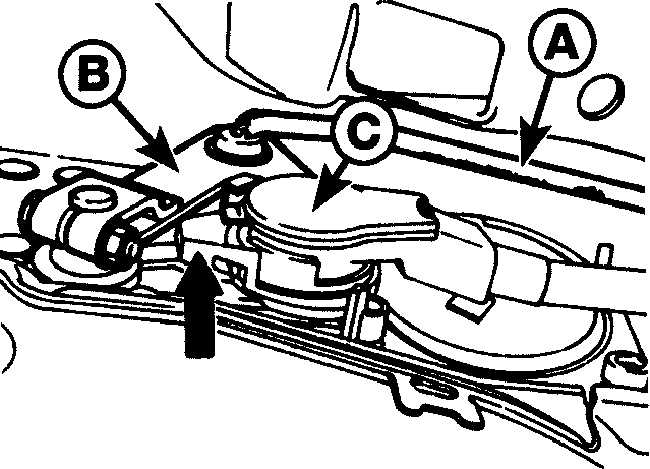

Извлечение скобы крепления электрического разъема (стрелка) выключателя блокировки стартера и фонарей заднего хода на всех моделях, кроме моделей с коробкой передач 722.4
21.6.1 Выключатели блокировки стартера и фонарей заднего хода Mercedes-Benz W124
A – тяга переключения передач;

B – рычаг выбора передач;

C – электрический разъем

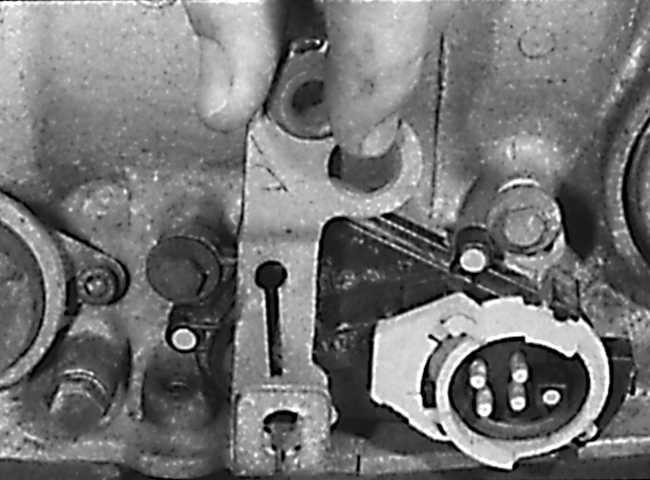

Извлечение винта крепления рычага выбора передач к коробке передач
21.6.1 Выключатели блокировки стартера и фонарей заднего хода Mercedes-Benz W124

Снятие рычага выбора передач с коробки передач
21.6.1 Выключатели блокировки стартера и фонарей заднего хода Mercedes-Benz W124

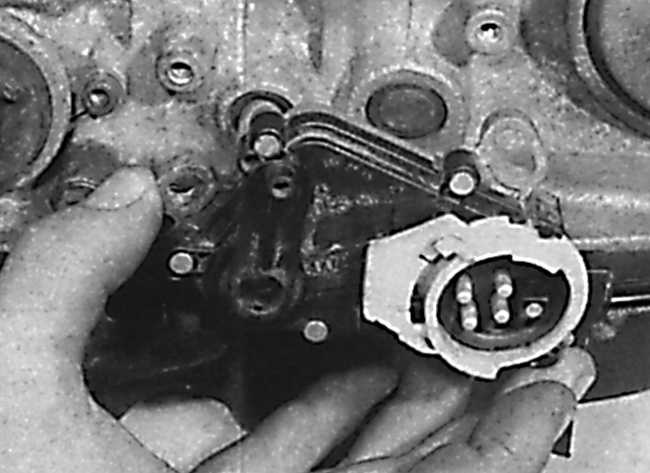

Снятие выключателя блокировки стартера и фонарей заднего хода с коробки передач
21.6.1 Выключатели блокировки стартера и фонарей заднего хода Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и зафиксируйте на подставках.
3. Освободите скобу крепления электрического разъема выключателя блокировки стартера и фонарей заднего хода (см. рис. Извлечение скобы крепления электрического разъема выключателя блокировки стартера и фонарей заднего хода на всех моделях, кроме моделей с коробкой передач 722.4).
4. Снимите скобу и отсоедините тягу от рычага выбора передач на коробке передач.
5. Используя две отвертки и соблюдая осторожность, снимите электрический разъем с выключателя блокировки стартера и фонарей заднего хода.
6. Отвинтите винт и гайку крепления рычага и снимите рычаг с коробки передач (см. рис. Извлечение винта крепления рычага выбора передач к коробке передач, Снятие рычага выбора передач с коробки передач).
7. Отвинтите винты и снимите выключатель блокировки стартера и фонарей заднего хода с коробки передач (см. рис. Снятие выключателя блокировки стартера и фонарей заднего хода с коробки передач).

Установка и регулировка

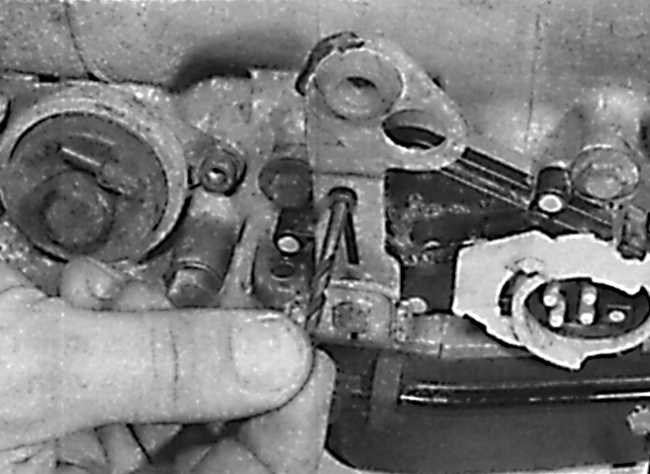

Установка хвостовика сверла диаметром 4 мм в отверстие рычага и ориентира выключателя блокировки стартера и фонарей заднего хода
21.6.1 Выключатели блокировки стартера и фонарей заднего хода Mercedes-Benz W124

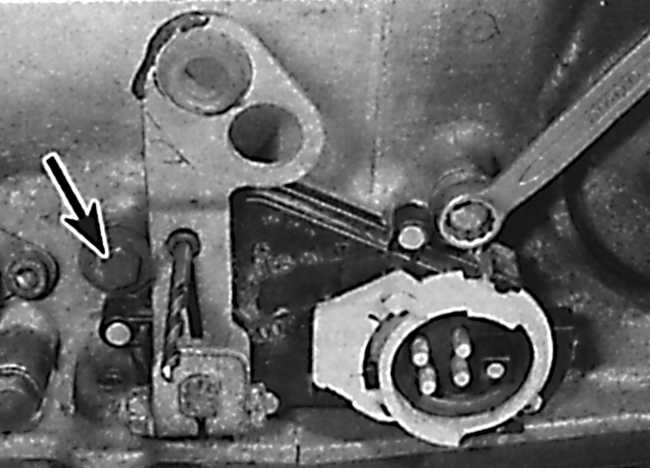

Расположение винтов крепления выключателя блокировки стартера и фонарей заднего хода
21.6.1 Выключатели блокировки стартера и фонарей заднего хода Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите выключатель блокировки стартера и фонарей заднего хода на место, вставьте и завинтите винты, не затягивая их окончательно.
2. Установите рычаг выбора передач на коробку передач таким образом, чтобы ориентир на выключателе установился в соответствующее отверстие в рычаге. Проверьте, что рычаг выбора передач находится в положении N. Маркировка положений имеется на картере коробки передач. Закрепите рычаг выбора передач винтом и гайкой.
3. Вставьте хвостовик сверла или стальной стержень диаметром 4 мм в отверстие рычага и ориентира выключателя. При этом стальной стержень должен войти в отверстие в корпусе выключателя (см. рис. Установка хвостовика сверла диаметром 4 мм в отверстие рычага и ориентира выключателя блокировки стартера и фонарей заднего хода).
4. В этом положении окончательно затяните винты крепления выключателя, затем достаньте сверло или стержень (см. рис. Расположение винтов крепления выключателя блокировки стартера и фонарей заднего хода).
5. Соедините тягу с рычагом выбора передач и закрепите ее скобой.
6. Подсоедините электрический разъем к выключателю и закрепите его скобой.
7. Опустите автомобиль и подсоедините провод массы.
