16.5. Распределитель зажигания и ротор распределителя
СИСТЕМА ЗАЖИГАНИЯ EZL
Снятие

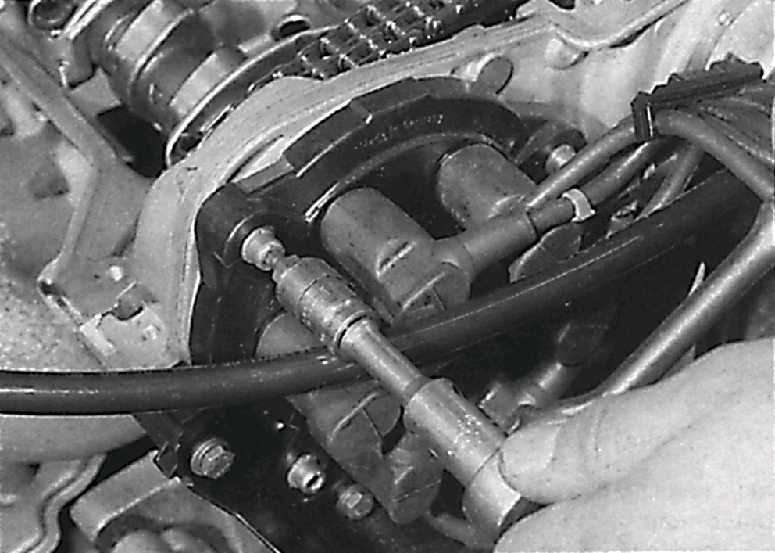

Отвинчивание винтов крепления крышки распределителя
зажигания

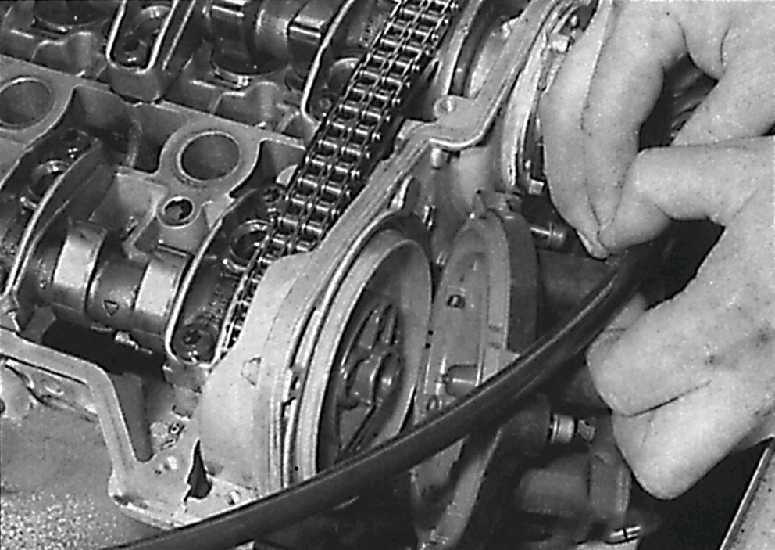

Снятие крышки распределителя зажигания

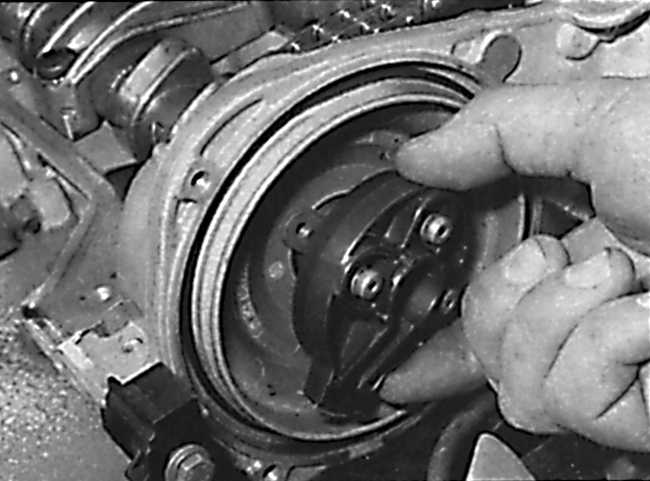

Снятие ротора распределителя с приводного фланца

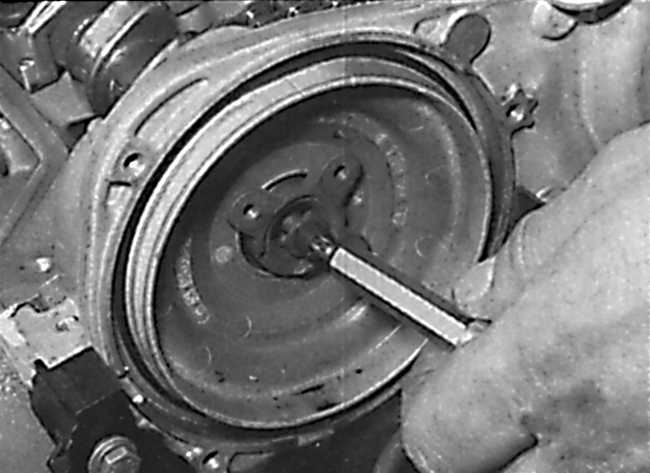

Отвинчивание центрального болта крепления приводного фланца
к торцу распределительного вала

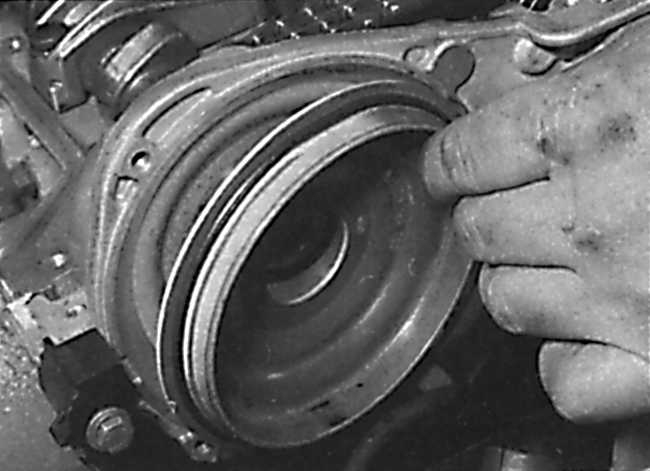

Снятие пластиковой защитной крышки и уплотнительного
кольца
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Распределитель зажигания установлен в торце
головки блока цилиндров. |
| 2. Освободите фиксаторы и снимите пластиковый
кожух распределителя зажигания. |
| 3. Промаркируйте и отсоедините высоковольтные
провода от крышки распределителя зажигания. |
| 4. Отвинтите винты и снимите крышку распределителя
зажигания (см. рис. Отвинчивание винтов крепления крышки распределителя
зажигания, Снятие крышки распределителя зажигания). |
| 5. Отвинтите винты и снимите ротор распределителя
с приводного фланца (см. рис. Снятие ротора
распределителя с приводного фланца). |
| 6. Отвинтите центральный болт крепления и снимите
приводной фланец с торца распределительного вала (см. рис. Отвинчивание
центрального болта крепления приводного фланца к торцу распределительного
вала). |
| 7. Снимите пластиковую защитную крышку и уплотнительное
кольцо (см. рис. Снятие пластиковой защитной крышки и уплотнительного
кольца). При необходимости замените уплотнительное кольцо. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите уплотнительное кольцо и пластиковую
защитную крышку на головку блока цилиндров. |
| 2. Установите приводной фланец ротора распределителя
зажигания на торец распределительного вала. При этом паз приводного
фланца должен совместиться с установочным штифтом распределительного
вала. Закрепите приводной фланец центральным болтом, затянув его требуемым
моментом. |
| 3. Установите ротор распределителя на приводной
фланец и закрепите винтами, затянув их требуемым моментом. |
| 4. Соблюдая осторожность, чтобы не повредить
центральный угольный контакт, установите крышку распределителя зажигания
и закрепите винтами, затянув их требуемым моментом. |
| 5. В соответствии с ранее нанесенной маркировкой
подсоедините высоковольтные провода к крышке распределителя зажигания.
В связи с тем, что система зажигания управляется датчиком угла поворота
коленчатого вала, то отсутствует необходимость установки угла опережения
зажигания после снятия распределителя зажигания. |
|
МОДЕЛИ С СИСТЕМОЙ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ HFM
На системе управления двигателем HFM отсутствует распределитель зажигания,
так как высокое напряжение с катушек зажигания подается непосредственно на свечи
зажигания.
