Мерседес Бенц W124. Угол опережения зажигания



Мерседес Бенц W124. Угол опережения зажигания

15.8. Угол опережения зажигания

Система зажигания EZL

Система зажигания EZL работает на основании сигнала, полученного от датчика угла поворота коленчатого вала. Система зажигания устанавливает требуемый угол опережения зажигания на основании информации об оборотах двигателя, положении коленчатого вала и разрежении во впускном коллекторе, полученной от датчиков, установленных на двигателе.

Отличительной особенностью системы зажигания EZL является то, что невозможно отрегулировать начальный момент опережения зажигания поворотом корпуса распределителя относительно вала.

Однако начальный угол опережения зажигания можно изменить в зависимости от типа используемого топлива. Для этого необходимо изменить положение переключающей заглушки в гнезде подстройки, расположенного в моторном отсеке рядом с блоком ECU. В переключающей заглушке установлены резисторы различного сопротивления. Заглушка может устанавливаться в несколько положений в соответствии с метками на заглушке. В зависимости от того, какой резистор заглушки в данный момент подсоединен к контактам гнезда, блок ECU системы зажигания увеличивает или уменьшает начальный угол опережения зажигания с шагом в 3°.

Угол опережения зажигания можно также измерить, используя стробоскоп.

Система зажигания TFZ

Система зажигания TFZ управляется датчиком импульсов, установленным внутри корпуса распределителя зажигания. В этом случае начальный угол опережения зажигания может быть отрегулирован поворотом корпуса распределителя относительно вала.

Проверка угла опережения зажигания


Предупреждение зажигания необходимо производить на двигателе, прогретом до нормальной рабочей температуры. Желательно закончить проверку угла опережения зажигания прежде, чем температура охлаждающей жидкости превысит 95° С или прежде, чем включится вентилятор радиатора.

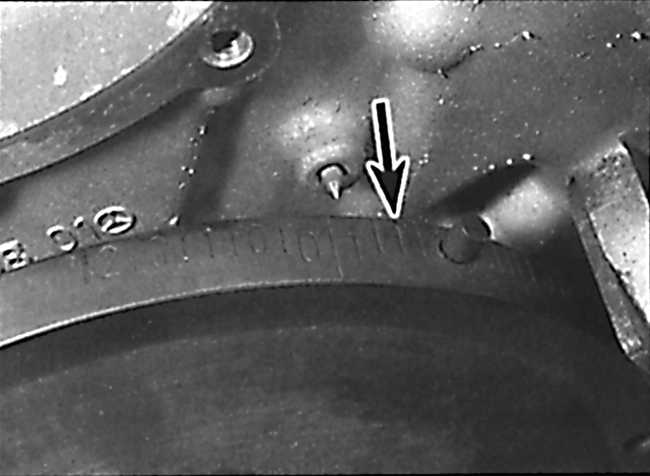

Определение угла опережения зажигания по метке на шкиве коленчатого вала, совместившейся с указателем
16.8 Угол опережения зажигания Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подсоедините стробоскоп в соответствии с его инструкцией по эксплуатации. При этом запуск стробоскопа должен производиться от высоковольтного провода 1-го цилиндра.
2. Запустите двигатель на оборотах холостого хода. Направьте свет стробоскопа на указатель на крышке приводной цепи. Метка на шкиве коленчатого вала кажется неподвижной и должна быть совмещена с указателем. Если метка перемещается в одну или другую сторону, значит, обороты холостого хода неустойчивы. При проверке угла опережения зажигания все электрические потребители должны быть выключены и вентилятор радиатора не должен работать. При работе двигателя на холостом ходу в течение некоторого времени даже при двигателе, прогретом до нормальной рабочей температуры, особенно при высокой температуре наружного воздуха обороты холостого хода могут быть неустойчивыми.
3. Определите угол опережения зажигания по метке на шкиве коленчатого вала, совмещенной с указателем (см. рисунок).
4. Если угол опережения зажигания отличается более чем на 3° от требуемого, возможно, заглушка в гнезде подстройки неправильно установлена. Проверьте положение заглушки в гнезде подстройки и, при необходимости, установите ее в соответствии с типом применяемого топлива.

Регулировка угла опережения зажигания


Предупреждение зажигания возможна только на моделях с системой зажигания TSZ.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Регулировку угла опережения зажигания производите на выключенном двигателе для того, чтобы не получить удар электрическим током. Ослабьте болт крепления распределителя зажигания.
Предупреждение совмещения на корпус распределителя зажигания и головку блока цилиндров для того, чтобы распределитель зажигания можно было установить в исходное положение при попытке отрегулировать зажигание, закончившейся неудачей.


2. Для увеличения угла опережения зажигания поверните корпус распределителя по часовой стрелке, а для уменьшения против часовой стрелки. Затяните болт крепления распределителя зажигания и, используя стробоскоп, проверьте начальный угол опережения зажигания. Повторяйте эту операцию до тех пор, пока не установится требуемый начальный угол опережения зажигания. затяните болт крепления распределителя зажигания требуемым моментом и отсоедините стробоскоп.
