10.13.2. Датчик потока воздуха

Снятие

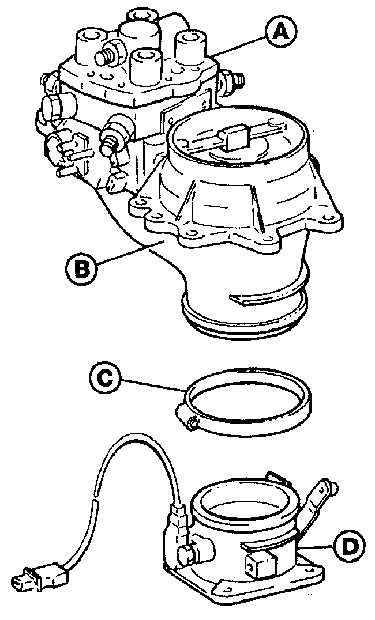

Элементы датчика измерения потока воздуха и корпуса дросселя 4-цилиндрового двигателя (шестицилиндровый аналогичен)

11.13.2 Датчик потока воздуха Mercedes-Benz W124

A – распределитель топлива;

B – корпус датчика измерения потока воздуха;

C – хомут крепления резиновой трубы;

D – корпус дросселя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите распределитель топлива и регулятор давления топлива.

2. Отвинтите болты и переместите в сторону кронштейн тяги дросселя.

3. Отсоедините электрический разъем от датчика потока воздуха.

4. Ослабьте большой хомут крепления резиновой трубы и отделите корпус дросселя от нижней части датчика потока воздуха.

5. Отвинтите гайки, крепящие датчик потока воздуха к резиновым элементам крепления и кронштейнам (см. рисунок).

6. Снимите датчик измерения потока воздуха с корпуса дросселя и отсоедините от него воздушный шланг оборотов холостого хода.

7. Отвинтите винты и снимите резиновую прокладку с корпуса датчика измерения потока воздуха. Отметьте расположение винтов, так как они имеют различную длину.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Запустите двигатель и проверьте, что отсутствуют утечки с ранее снимавшихся элементов. Проверьте и, при необходимости, отрегулируйте обороты холостого хода и содержание СО в выхлопных газах.
