1. Снимите патрубок воздухозаборника с кожуха
воздушного фильтра. |
2. Снимите патрубок подачи теплого воздуха
с основания регулятора температуры поступающего в двигатель воздуха. |
3. На моделях с карбюратором STROMBERG ослабьте
хомуты и снимите трубу, соединяющую воздушный фильтр и карбюратор

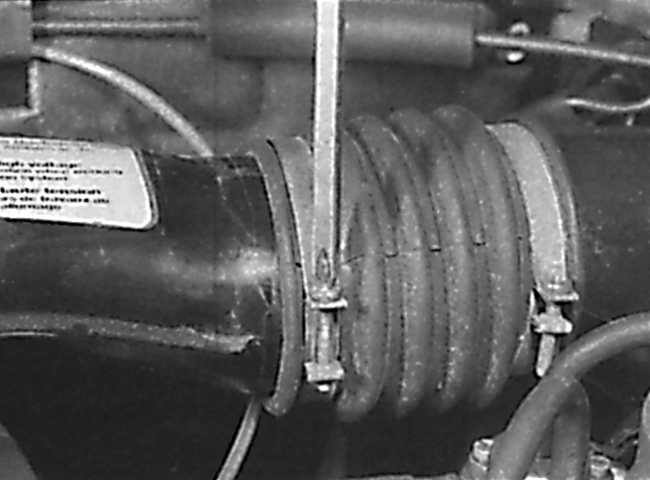

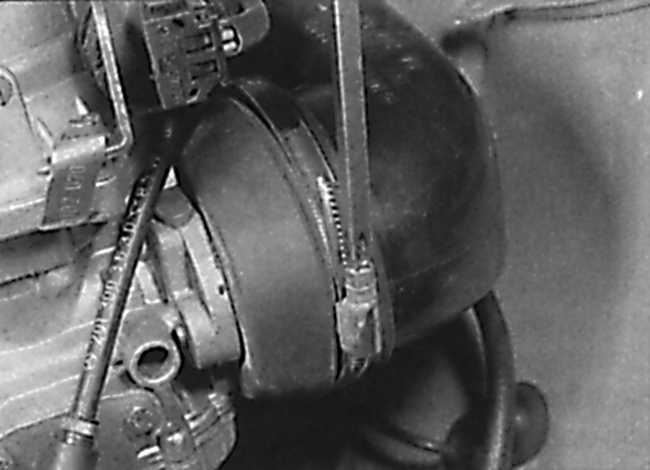

(см. рис. Ослабление хомута, крепящего трубу подачи воздуха на
карбюраторе, Ослабление хомута, крепящего трубу подачи воздуха на

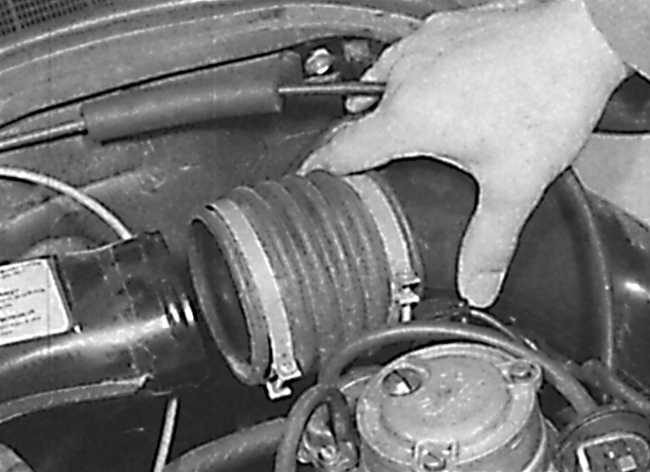

кожухе воздушного фильтра, Снятие трубы подачи воздуха от
воздушного фильтра к карбюратору). |
4. На моделях с карбюратором PIERBURG отвинтите
гайку, крепящую трубу подачи воздуха к крышке головки блока цилиндров. |
5. Снимите шланг вентиляции картера с патрубка
в нижней части кожуха воздушного фильтра. |

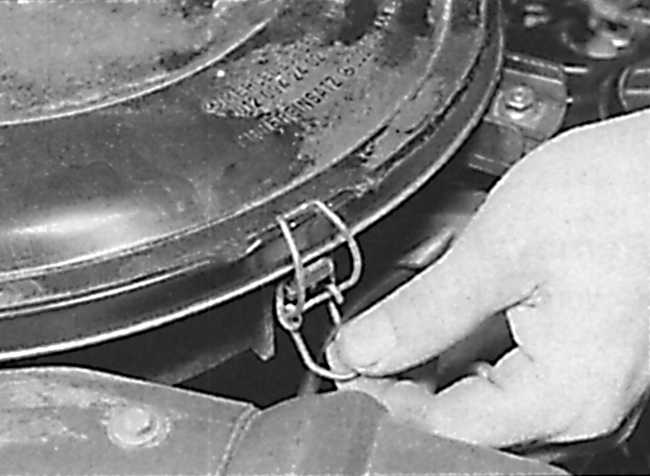

6. Отсоедините скобы крепления, отвинтите гайки
и снимите крышку воздушного фильтра. Извлеките фильтрующий элемент.

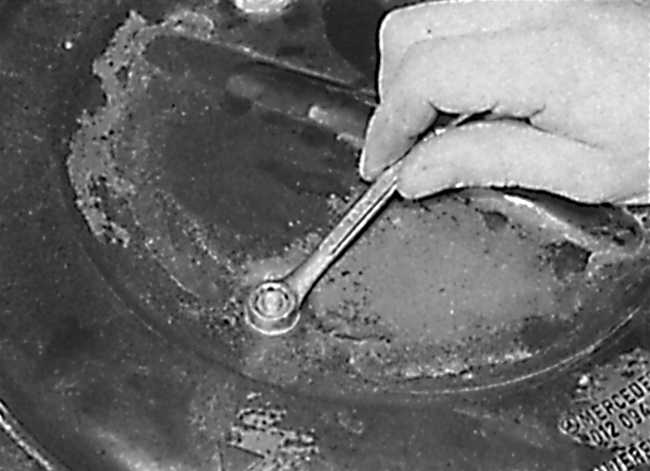

Отвинтите гайки и винты и снимите кожух воздушного фильтра (см. рис.

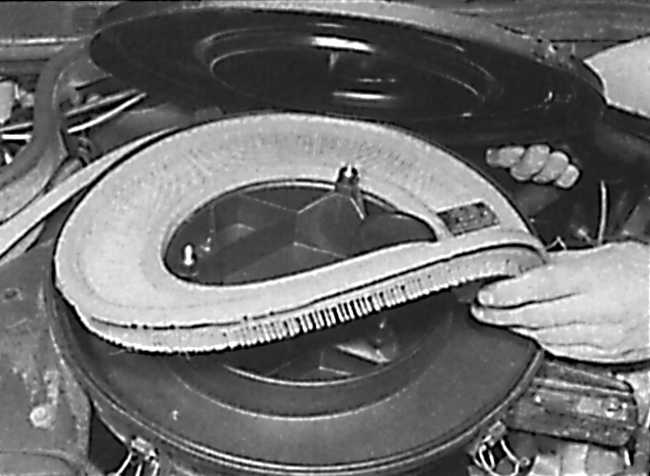

Отвинчивание гаек крепления крышки воздушного фильтра, Снятие
фильтрующего элемента воздушного фильтра). На моделях с карбюратором
PIERBURG снимите резиновое уплотнение. |
7. На более поздних моделях с карбюраторами
STROMBERG и воздушным фильтром с внешними скобами отвинтите гайки
и извлеките нижнюю часть воздушного фильтра из скоб. |
