Мерседес Бенц W124. Элементы системы отопления



Мерседес Бенц W124. Элементы системы отопления

8.10. Элементы системы отопления

8.10.1. Отопитель

Снятие

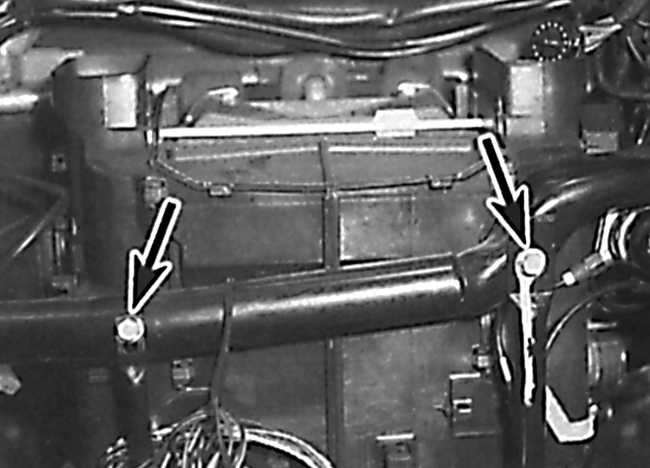

Расположение болтов крепления поперечины панели у рулевой колонки
9.10.1 Элементы системы отопления Mercedes-Benz W124

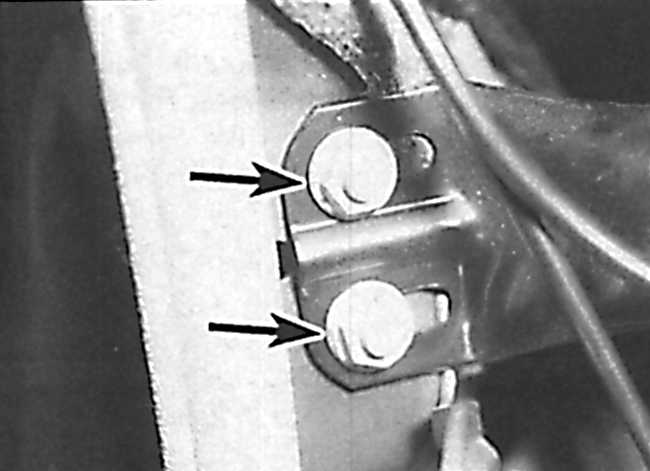

Расположение болтов крепления левой передней стойки
9.10.1 Элементы системы отопления Mercedes-Benz W124

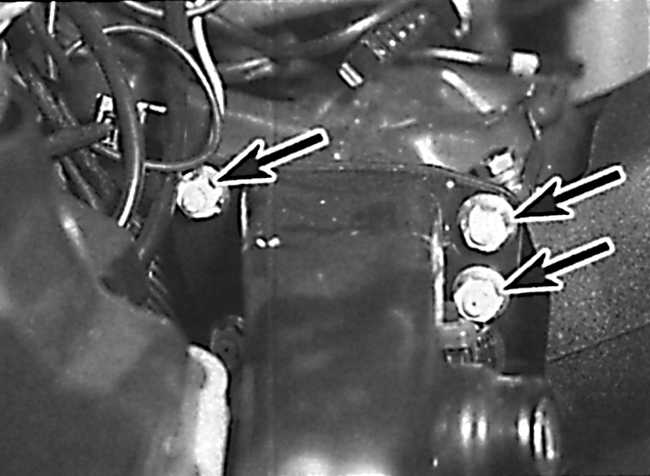

Расположение болтов крепления стойки
9.10.1 Элементы системы отопления Mercedes-Benz W124

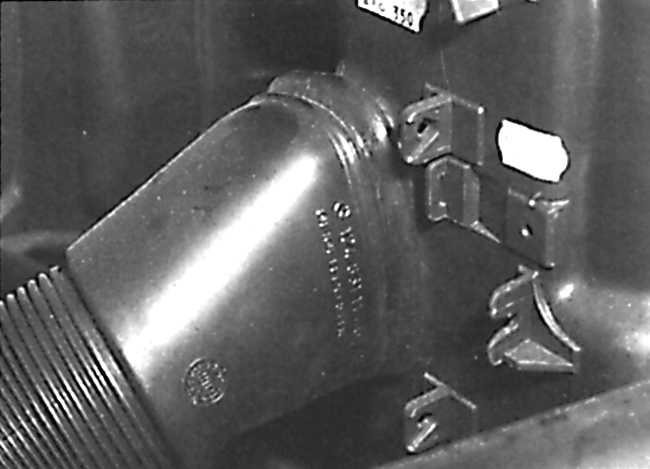

Отсоединение пластикового воздуховода, подающего воздух в верхнюю часть салона автомобиля
9.10.1 Элементы системы отопления Mercedes-Benz W124

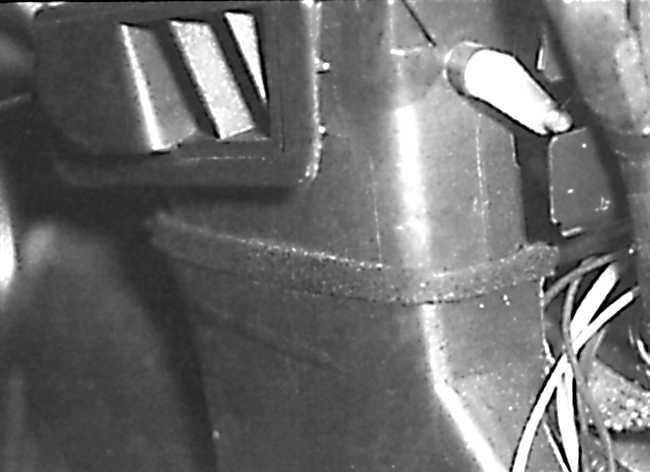

Расположение пластикового воздуховода, подающего воздух в нижнюю часть салона автомобиля
9.10.1 Элементы системы отопления Mercedes-Benz W124

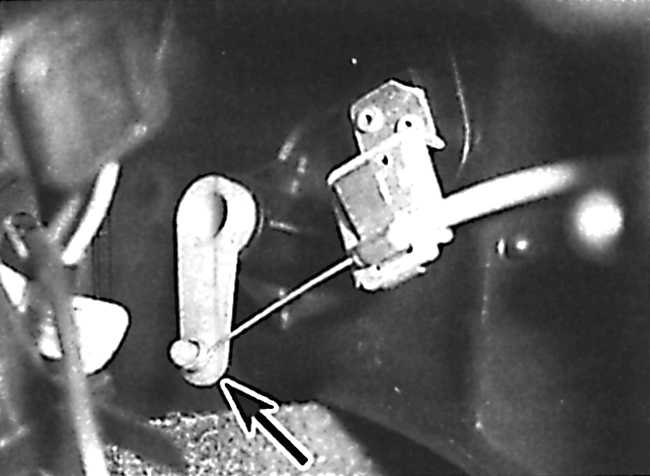

Крепление троса управления к рычагу откидной створки
9.10.1 Элементы системы отопления Mercedes-Benz W124
Отвинтите винты и отсоедините нижнюю подвеску от отопителя.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите провод массы с аккумулятора.
3. Работая в моторном отсеке, ослабьте хомуты и снимите подающий и два возвратных шланга охлаждающей жидкости радиатора отопителя.
Предупреждение охлаждающей жидкости из радиатора отопителя подайте воздух под низким давлением через один из шлангов подачи охлаждающей жидкости к радиатору отопителя.


4. Снимите панель приборов и центральную консоль.
5. Отвинтите гайки и болты и снимите поперечину панели и стойку (см. рис. Расположение болтов крепления поперечины панели у рулевой колонки, Расположение болтов крепления левой передней стойки, Расположение болтов крепления стойки).
6. Отсоедините пластиковые воздуховоды, подающие воздух в верхнюю и нижнюю часть салона автомобиля от выходов на отопители (см. рис. Отсоединение пластикового воздуховода, подающего воздух в верхнюю часть салона автомобиля, Расположение пластикового воздуховода, подающего воздух в нижнюю часть салона автомобиля).
7. Отсоедините электрические разъемы от отопителя, затем отсоедините троса управления от рычагов откидных створок (см. рис. Крепление троса управления к рычагу откидной створки).
8. Ослабьте болт крепления замка рулевой колонки, затем вставьте ключ в замок зажигания и поверните его в первое положение. Нажмите кнопку фиксации и извлеките замок рулевой колонки.
9. Отвинтите гайки и снимите отопитель. Снимите прокладку отопителя с перегородки моторного отсека.
10. Отсоедините электрический разъем от двигателя вентилятора отопителя и извлеките провода из скоб крепления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
2. На моделях, не оборудованных отопителем Valeo, перед установкой отопителя нанесите тонкий слой герметика на перегородку моторного отсека.
3. Залейте охлаждающую жидкость в систему охлаждения.
