Мерседес Бенц W124. Дизельные модели

8.8.3. Дизельные модели

Снятие

Расположение хомутов крепления отводного шланга

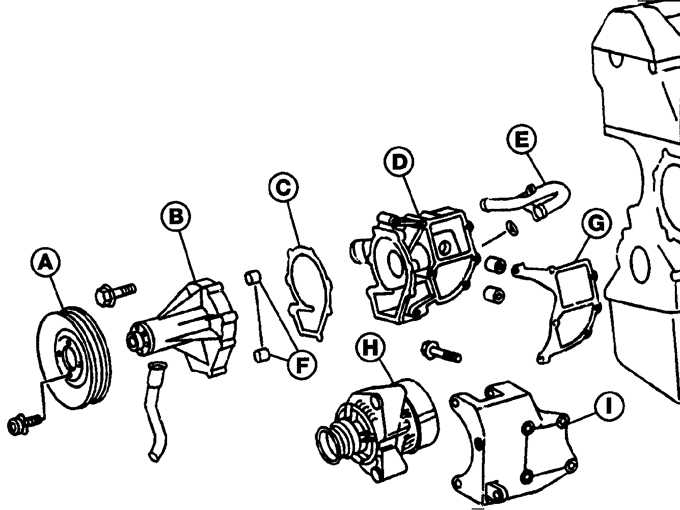

A – шкив; B – водяной насос; C – прокладка; D – корпус водяного насоса; E – труба;	F – направляющие штифты; G – прокладка; H – генератор; I – кронштейн крепления генератора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора и слейте охлаждающую жидкость из системы охлаждения.

2. На моделях с вентилятором радиатора, управляемым электромагнитной муфтой, снимите вспомогательный приводной ремень и механизм натяжения ремня.

3. Снимите термовязкостную или электромагнитную муфту привода вентилятора радиатора с водяного насоса.

4. На моделях с термовязкостной муфтой привода вентилятора радиатора снимите вспомогательный приводной ремень, затем отвинтите болты и снимите шкив водяного насоса.

5. Ослабьте хомуты и отсоедините все шланги от водяного насоса. Отвинтите болт и снимите возвратную трубу отопителя с водяного насоса и снимите с трубы уплотнительное кольцо круглого сечения.

6. Снимите генератор и кронштейн крепления генератора.

7. Отвинтите болты крепления водяного насоса. Отсоедините трубку водяного насоса и снимите ее вместе с насосом с блока цилиндров двигателя. Снимите прокладку водяного насоса.

8. Извлеките водяной насос из корпуса и снимите прокладку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соблюдая осторожность, очистите сопрягаемые поверхности водяного насоса и блока цилиндров от остатков старой прокладки.

2. Установка производится в последовательности, обратной снятию с учетом следующих моментов.

3. При установке водяного насоса используйте новые прокладки и затяните болты крепления требуемым моментом.

4. Установите и отрегулируйте натяжение вспомогательного приводного ремня.

5. Залейте охлаждающую жидкость в систему охлаждения.
