Мерседес Бенц W124. Водяной насос



Мерседес Бенц W124. Водяной насос

8.8. Водяной насос

8.8.1. Модели с 4-цилиндровыми бензиновыми двигателями

Снятие

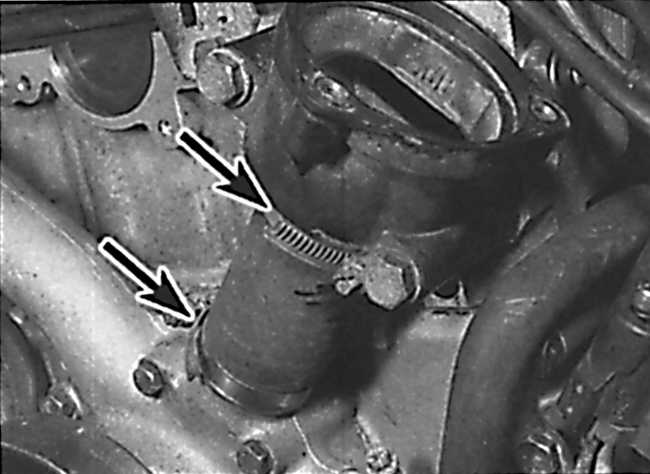

Расположение хомутов крепления отводного шланга
9.8.1 Водяной насос Mercedes-Benz W124

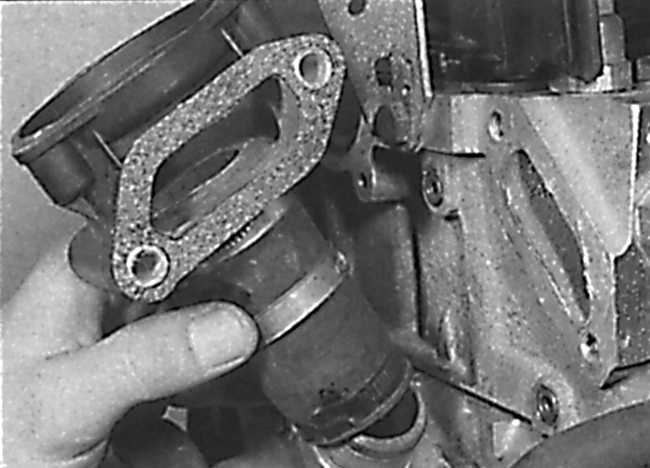

Отсоединение обводного шланга и снятие кожуха термостата
9.8.1 Водяной насос Mercedes-Benz W124

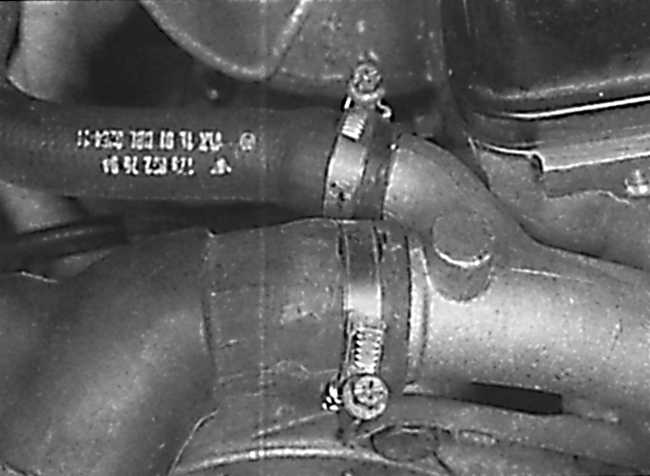

Крепление нижнего шланга радиатора и возвратного шланга отопителя к водяному насосу
9.8.1 Водяной насос Mercedes-Benz W124

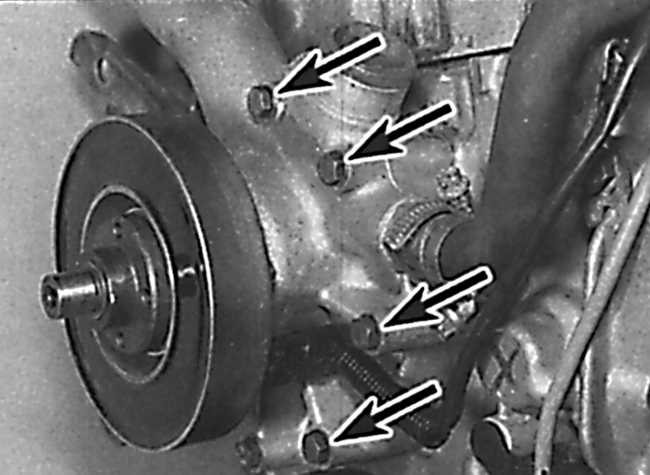

Расположение левых болтов крепления водяного насоса
9.8.1 Водяной насос Mercedes-Benz W124

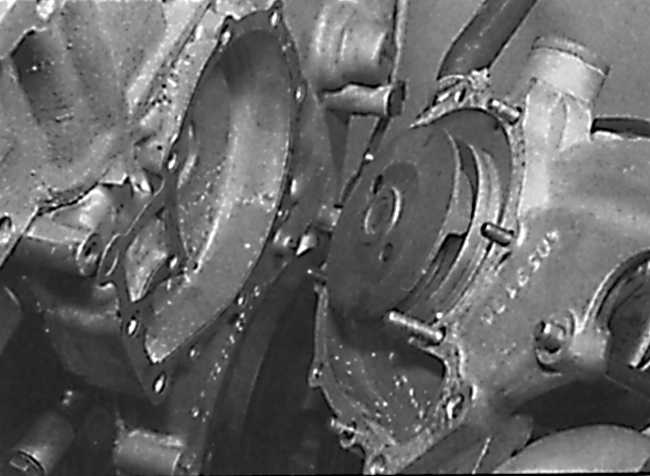

Снятие водяного насоса с двигателя
9.8.1 Водяной насос Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора и слейте охлаждающую жидкость из системы охлаждения.
2. Снимите вентилятор радиатора и шкив вспомогательного приводного ремня с водяного насоса.
3. Снимите термостат, затем отвинтите кожух термостата с головки блока цилиндров. Ослабьте хомуты и отсоедините отводной шланг от водяного насоса и снимите кожух термостата с двигателя (см. рис. Расположение хомутов крепления отводного шланга, Отсоединение обводного шланга и снятие кожуха термостата).
4. Ослабьте хомуты и отсоедините шланг нижнего бачка радиатора и возвратный шланг отопителя от водяного насоса (см. рис. Крепление нижнего шланга радиатора и возвратного шланга отопителя к водяному насосу).
5. Ослабьте хомут и отсоедините вспомогательный шланг от левой стороны водяного насоса.
6. На ранних моделях с несколькими вспомогательными приводными ремнями снимите электромагнитную муфту с оси водяного насоса.
7. На поздних моделях с одним вспомогательным приводным ремнем отсоедините от электромагнитной муфты электричес кий разъем и освободите провода из скоб крепления.
8. Снимите генератор и отвинтите кронштейн крепления генератора от водяного насоса.
9. Отвинтите болты и снимите водяной насос с двигателя (см. рис. Расположение левых болтов крепления водяного насоса, Снятие водяного насоса с двигателя). Отметьте расположение болтов, так как они имеют различную длину.

Установка

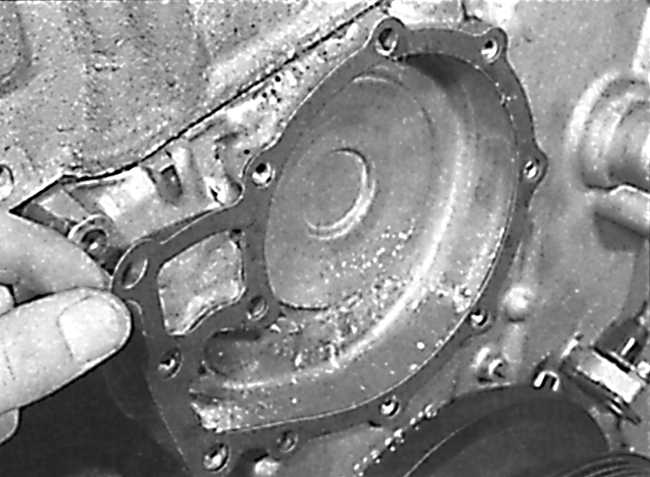

Установка новой прокладки водяного насоса
9.8.1 Водяной насос Mercedes-Benz W124

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Соблюдая осторожность, очистите сопрягаемые поверхности водяного насоса и блока цилиндров от следов старой прокладки. Аналогичным образом очистите сопрягаемые поверхности кожуха термостата и головки блока цилиндров.
2. Установите водяной насос с новой прокладкой в последовательности, обратной снятию (см. рис. Установка новой прокладки водяного насоса). Установите и отрегулируйте натяжение вспомогательных приводных ремней. Залейте охлаждающую жидкость в систему охлаждения.
