6.13. Масляный поддон

ОБЩИЕ СВЕДЕНИЯ

Предупреждение необходимо применение грузоподъемного механизма, а при установке масляного поддона необходимо использовать новую прокладку.

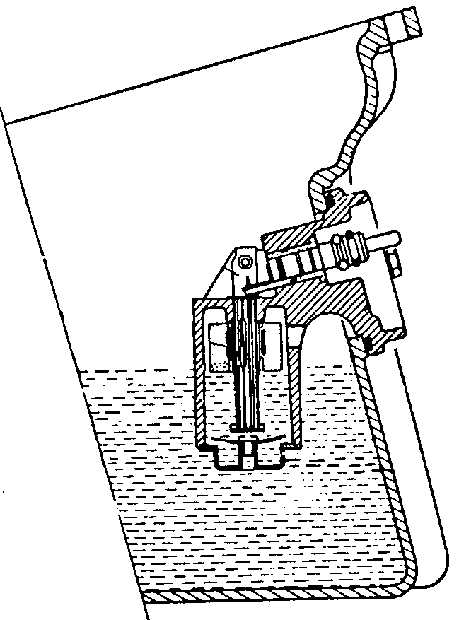

Расположение датчика уровня масла на масляном поддоне

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Отвинтите болт крепления воздухозаборника к передней панели кузова и снимите воздухозаборник.

3. Снимите кожух вентилятора радиатора.

4. Снимите нижний брызговик двигателя.

5. Слейте с двигателя моторное масло.

6. Снимите передний стабилизатор поперечной устойчивости. Стабилизатор поперечной устойчивости можно оставить под автомобилем, отвинтив его крепление.

7. Работая под автомобилем, с двух сторон двигателя отвинтите нижние болты крепления опор силового агрегата.

8. Отсоедините электрические разъемы от датчиков уровня и давления масла.

9. На моделях с автоматической коробкой передач отвинтите гайки и болты, крепящие трубы к масляному поддону.

10. Отвинтите гайки и болты, крепящие трубы масляного радиатора к масляному поддону и кронштейну впускного коллектора, и переместите трубы в стороны.

11. Зацепите стропы грузоподъемного механизма за переднюю проушину для подъема двигателя и приподнимите двигатель.

12. Снимите центральную рулевую тягу и амортизатор рулевого управления.

13. На моделях с дополнительной боковой частью масляного поддона с правой стороны отвинтите болты и снимите боковую часть масляного поддона и прокладку.

14. Отвинтите два нижних болта крепления коробки передач к двигателю.

15. Приподнимите двигатель и равномерно в диагональной последовательности отвинтите болты крепления масляного поддона. Отметьте расположение болтов, так как могут использоваться болты различной длины.

16. Снимите масляный поддон и извлеките его из-под автомобиля. При необходимости для облегчения снятия масляного поддона проверните коленчатый вал двигателя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите сопрягаемые поверхности блока цилиндров и масляного поддона.

2. Установите прокладку на масляный поддон и установите масляный поддон на блок цилиндров. Закрепите масляный поддон болтами.

3. Работая от центра диагональной последовательности, затяните болты крепления масляного поддона.

4. Опустите двигатель и ввинтите нижние болты крепления опор силового агрегата.

5. При наличии установите вспомогатель ную боковую часть масляного поддона с новой прокладкой и закрепите болтами, затянув их требуемым моментом.

6. Ввинтите нижние болты крепления коробки передач к двигателю.

7. Установите центральную рулевую тягу и амортизатор рулевого управления.

8. Дальнейшая установка производится в последовательности, обратной снятию. Залейте в двигатель моторное масло.
