Мерседес Бенц W140. Расположение основных электрических элементов системы электрооборудования кузова автомобиля



Мерседес Бенц W140. Расположение основных электрических элементов системы электрооборудования кузова автомобиля

Расположение основных электрических элементов системы электрооборудования кузова автомобиля

Расположение основных электрических элементов системы электрооборудования кузова автомобиля представлено на сопроводительных иллюстрациях.

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Модуль управления противоугонной системы (cправа в багажном отделении)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

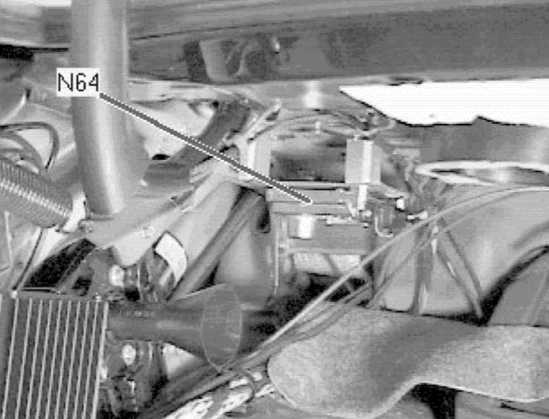

Модуль управления противозаносной системы (ESP)/чувствительного к скорости движения ГУР (в правом заднем углу двигательного отсека в монтажном блоке модуля управления)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

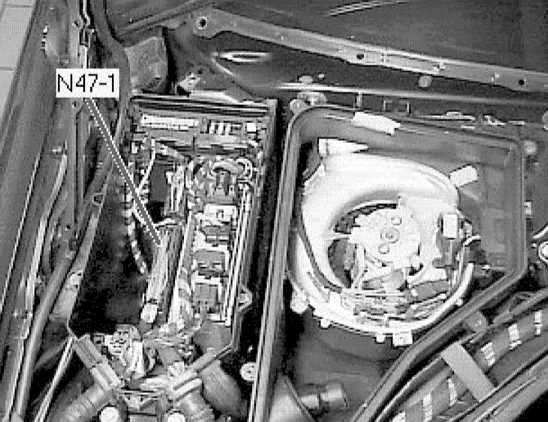

Модуль управления антипробуксовочной системы (ASR)/чувствительного к скорости движения ГУР (в правом заднем углу двигательного отсека в монтажном блоке модуля управления)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

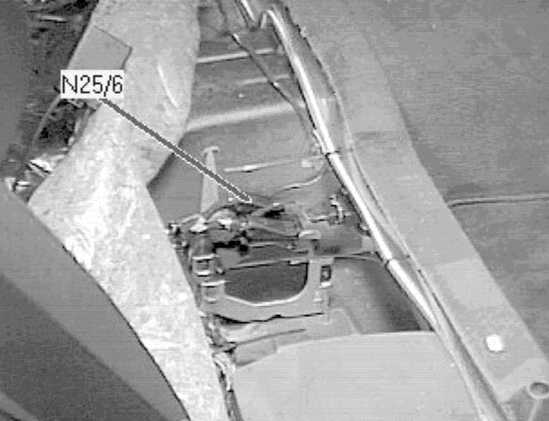

Модуль управления подогревом передних сидений (под правым задним сиденьем, - не перепутайте с модулем управления подогревом задних сидений, - проверьте по жгуту электропроводки)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Модуль управления подогревом задних сидений (под правым задним сиденьем, - не перепутайте с модулем управления подогревом передних сидений, - проверьте по жгуту электропроводки)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

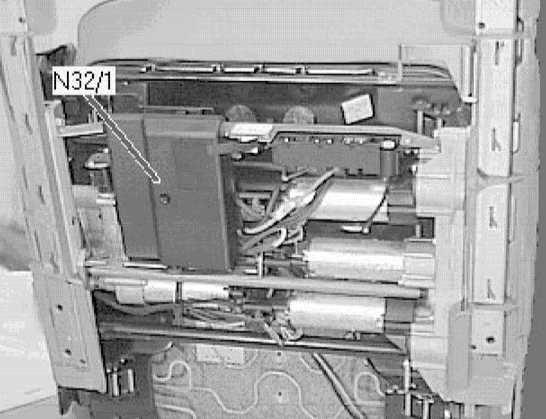

Блок управления регулировкой сидений (под водительским сиденьем, - вид снизу)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

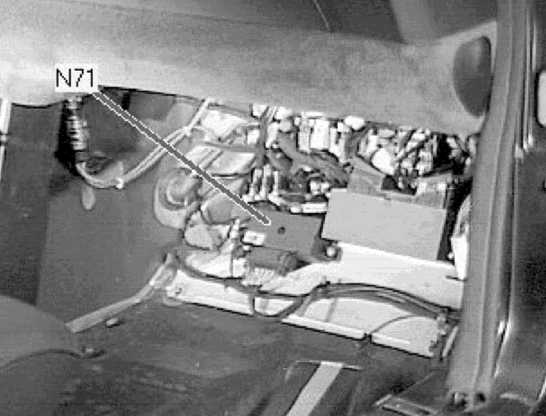

Блок управления регулировкой направления оптических осей фар (в ножном колодце переднего пассажира)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

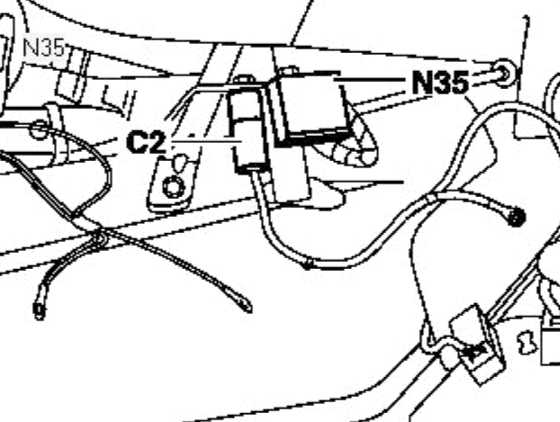

Модуль управления системы ходовых огней светлого времени суток (DRL) (в пассажирском ножном колодце, на правой стенке консольной сборки)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

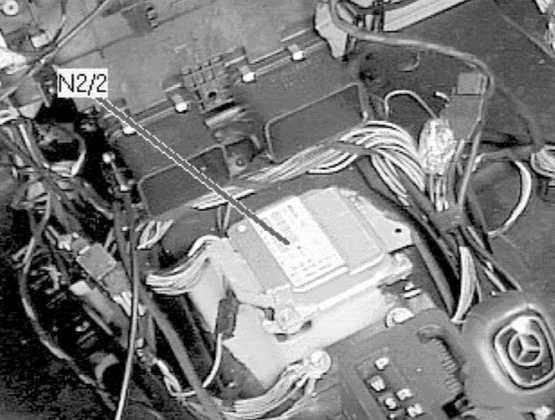

Модуль управления систем дополнительной безопасности (SRS) (спереди под центральной консолью

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Модуль управления системой помощи при парковке (Parktronic) (под подушкой правого заднего сиденья, под модулем управления распределением воздуха автоматической демпфирующей системы (ADS), - не виден на снимке)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

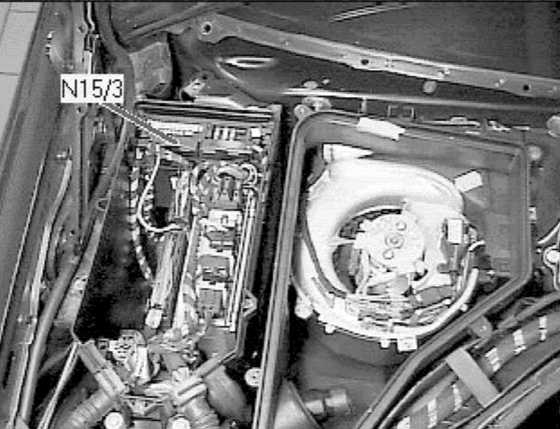

Модуль управления трансмиссией (TCM) (в правом заднем углу двигательного отсека)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

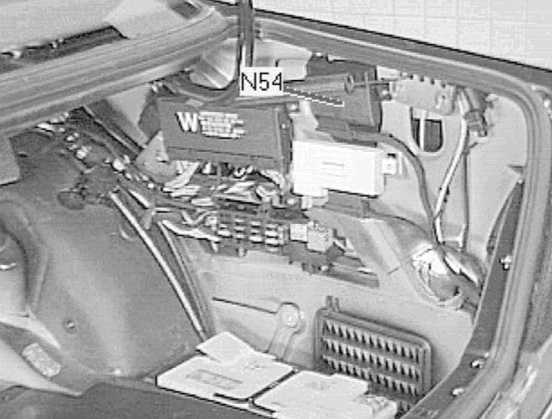

Модуль управления дистанционного устройства единого замка (справа в багажном отделении)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

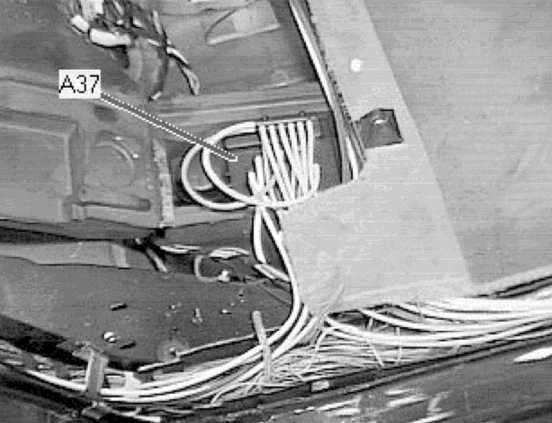

Модуль управления пневматическим оборудованием (PSE) (под правым задним сиденьем в пенопластовом уплотнителе)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

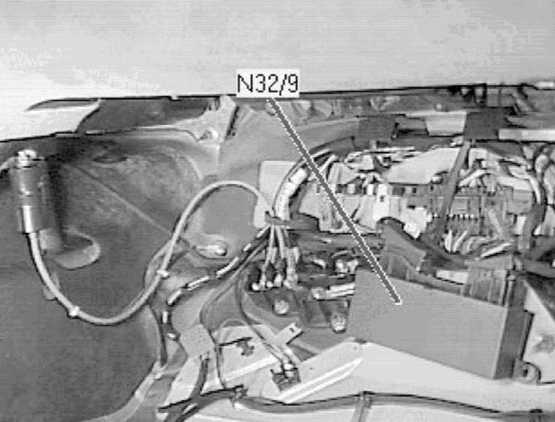

Блок управления приводом и подогревом зеркал, регулировки рулевой колонки (в ножном колодце переднего пассажира)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

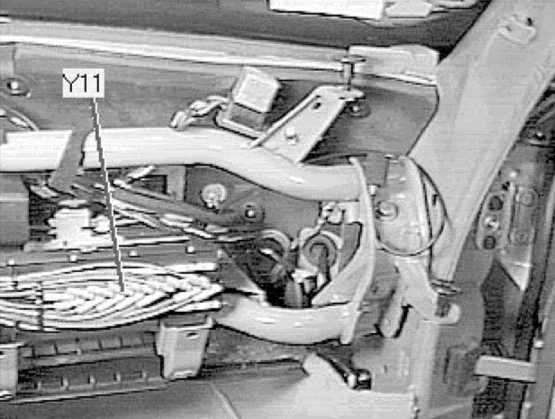

Блок клапанов переключения (под панелью приборов в пассажирском ножном колодце)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

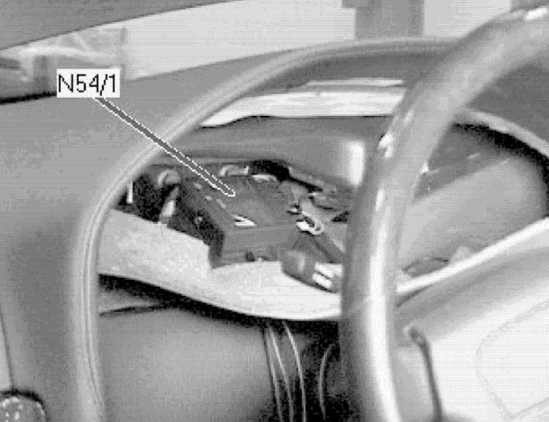

Модуль управления противоугонной системой опознавания водителя (под комбинацией приборов на опорном кронштейне рулевой колонки)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

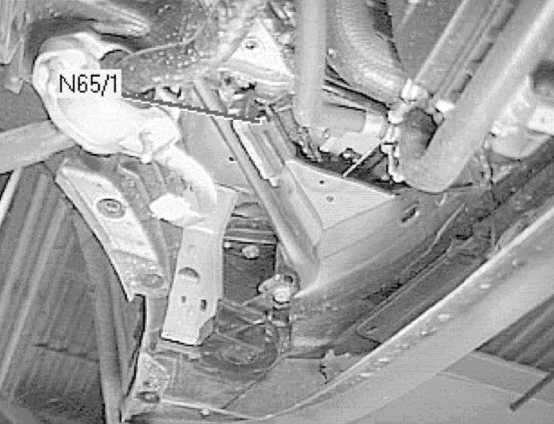

Модуль управления системы подмешивания воздуха в выхлоп (AIR) (снизу в левом переднем углу двигательного отсека, с внутренней стороны левого лонжерона)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

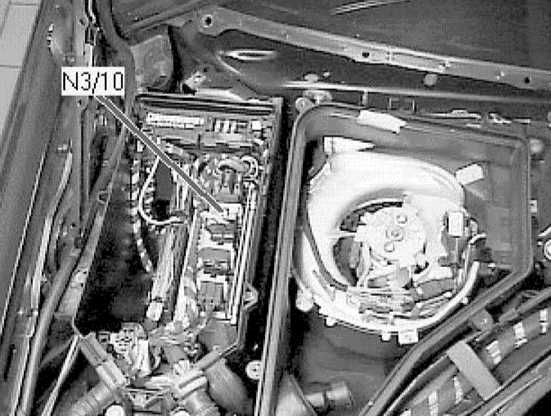

Модуль управления двигателем (ECM МЕ-SFI) (в правом заднем углу двигательного отсека, в монтажном блоке модуля управления)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

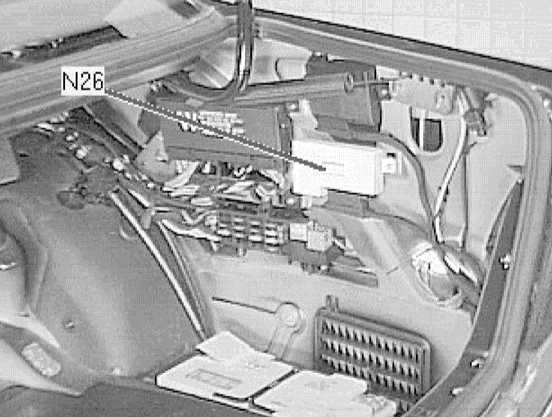

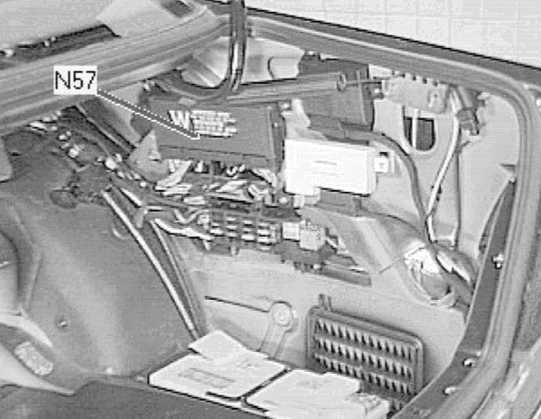

Модуль управления оборудованием комфорта (справа в багажном отделении)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

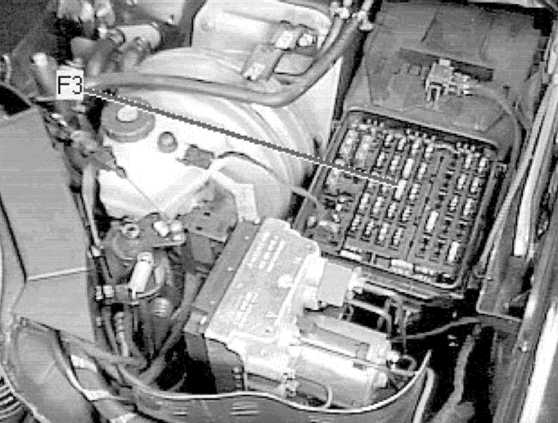

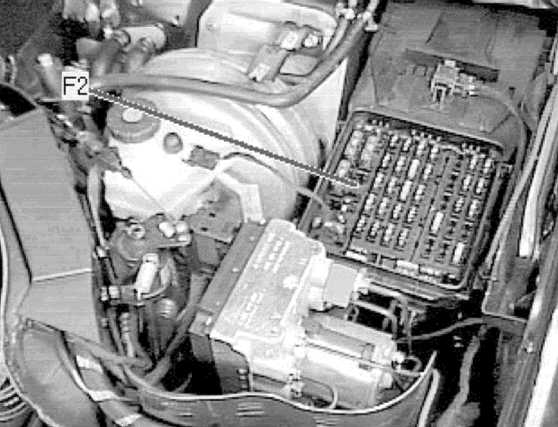

Главный монтажный блок предохранителей (в левом заднем углу двигательного отсека, в левом компонентном отсеке)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

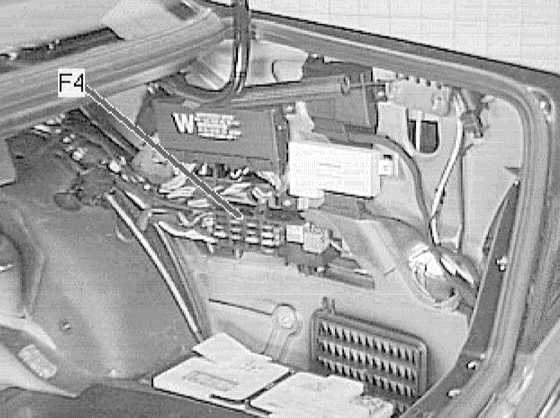

Задний монтажный блок предохранителей (cправа в багажном отделении)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Монтажный блок предохранителей (в левом заднем углу двигательного отсека, в левом компонентном отсеке, включает в себя главный монтажный блок)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Реле блокировки стартера (в левом заднем углу двигательного отсека, в левом компонентном отсеке, в монтажном блоке предохранителей)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

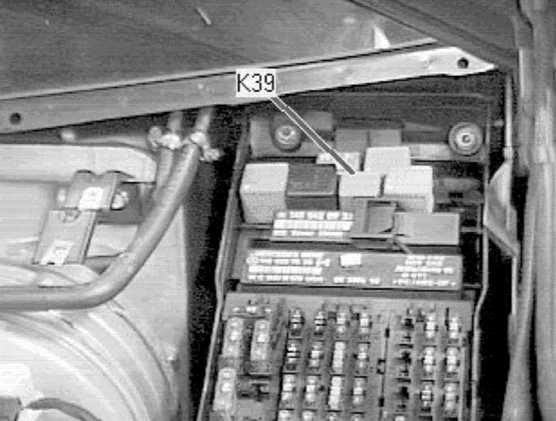

Реле клаксона (в левом заднем углу двигательного отсека, в левом компонентном отсеке, в монтажном блоке предохранителей)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

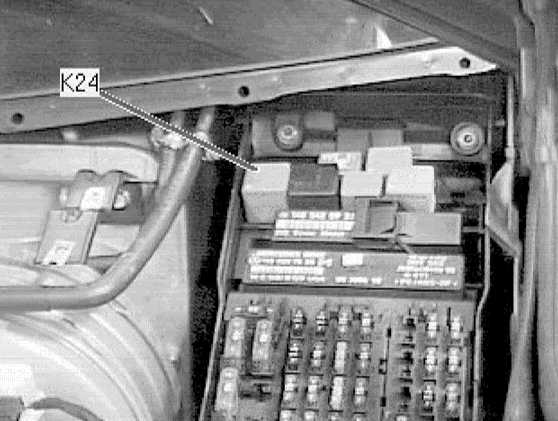

Реле оборудования комфорта (в левом заднем углу двигательного отсека, в левом компонентном отсеке, в монтажном блоке предохранителей)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

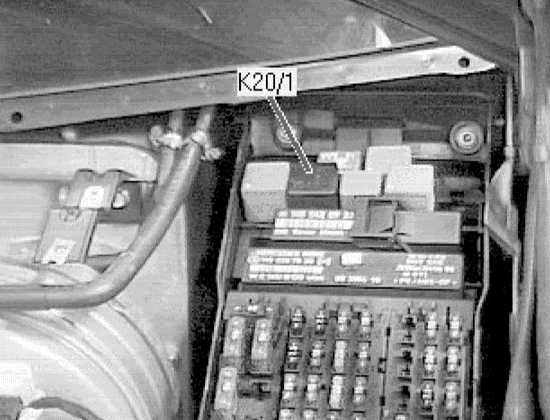

Реле высокого давления/возвратного насоса (в левом заднем углу двигательного отсека, в левом компонентном отсеке, в монтажном блоке предохранителей)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

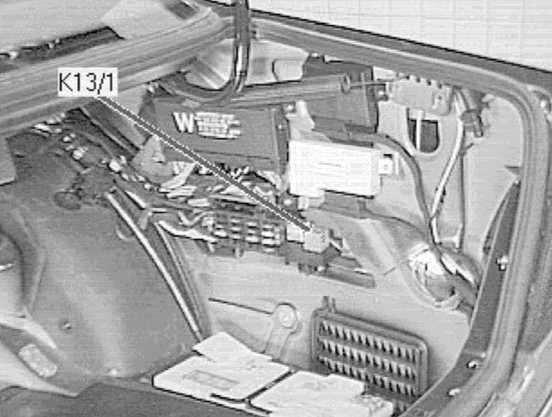

Реле обогревателя заднего стекла (справа в багажном отделении, позади монтажного блока предохранителей)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

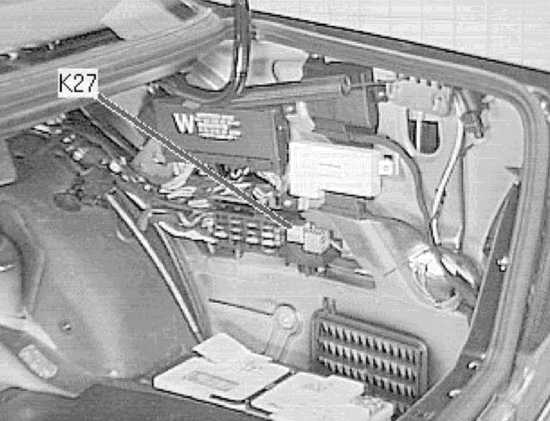

Реле топливного насоса (справа в багажном отделении, позади заднего монтажного блока предохранителей)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

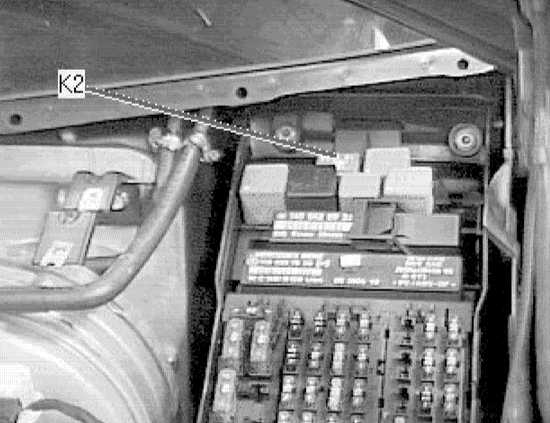

Реле фароочистителя (в левом заднем углу багажного отделения, в левом компонентном отсеке, в задней части монтажного блока предохранителей)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

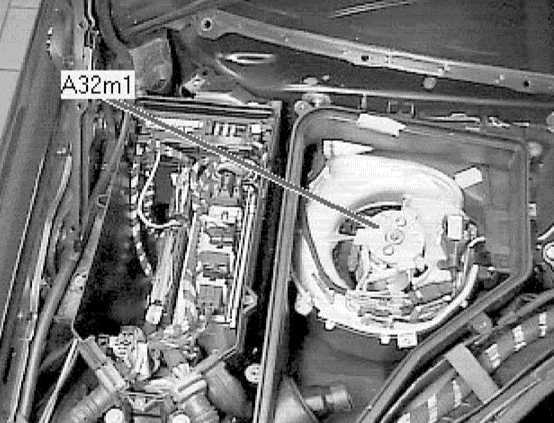

Приводной электромотор вентилятора системы кондиционирования воздуха (в правой части двигательного отсека, под крышкой)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

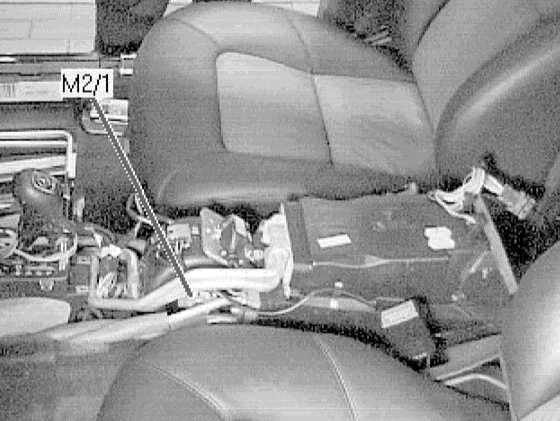

Приводной электромотор вентилятора заднего отопителя (в задней части передней секции центральной консоли)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

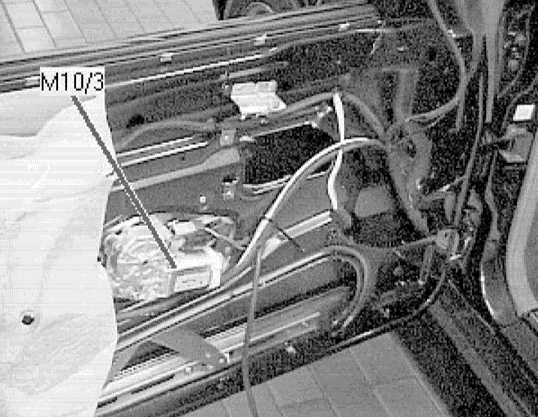

Приводной электромотор стеклоподъемника водительской двери (в раме дери)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

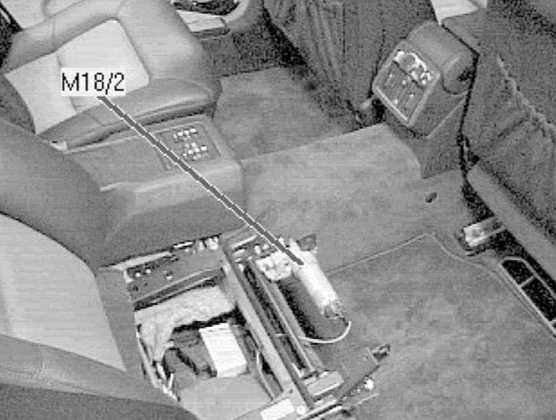

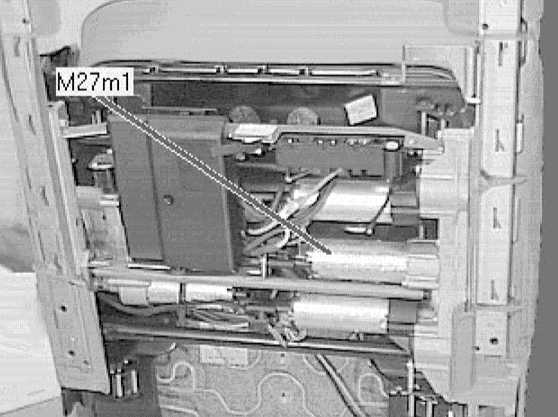

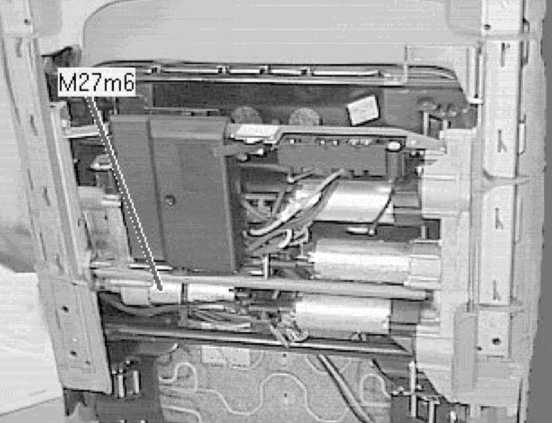

Электропривод регулировки правого заднего сиденья (под подушкой, закреплен на раме сиденья)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

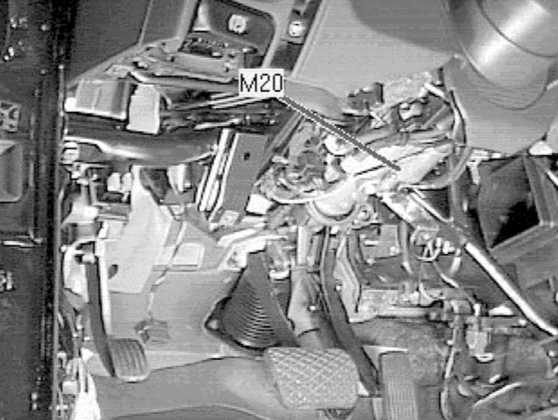

Приводной электромотор регулировки рулевой колонки (слева под панелью приборов, на рулевой колонке)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

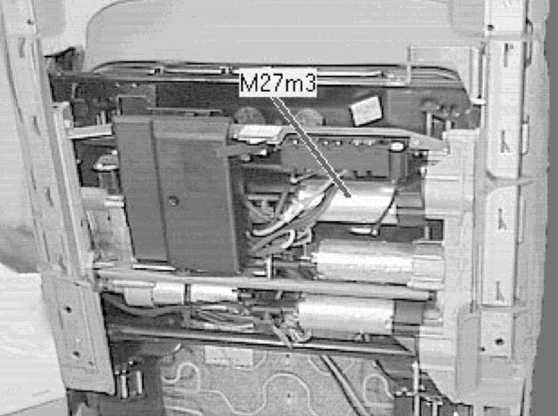

Приводной электромотор регулировки высоты положения водительского сиденья (под сиденьем, - вид снизу)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Приводной электромотор регулировки положения водительского сиденья в продольном направлении (под сиденьем, - вид снизу)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Приводной электромотор регулировки положения подушки водительского сиденья в продольном направлении (под сиденьем, - вид снизу)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

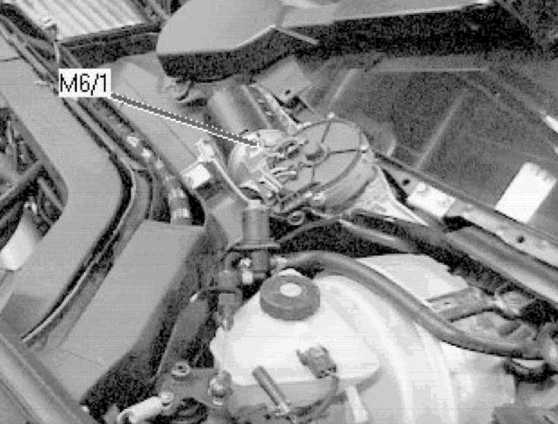

Приводной электромотор стеклоочистителя (в левом заднем углу двигательного отсека, на задней переборке под пластмассовой крышкой, - на снимке крышка снята)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

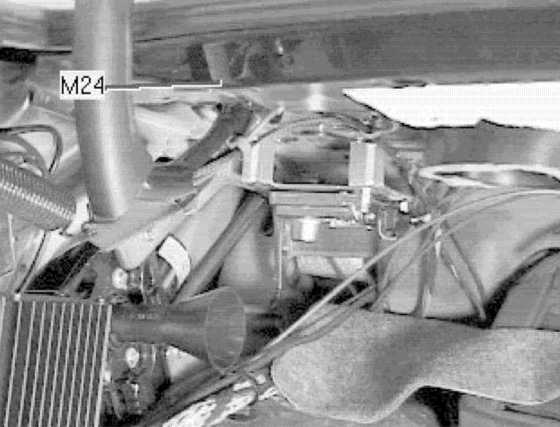

Приводной электромотор солнцезащитной шторки заднего стекла (слева вверху в багажном отделении, в задней полке, на снимке не виден, расположен непосредственно над указанной точкой)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

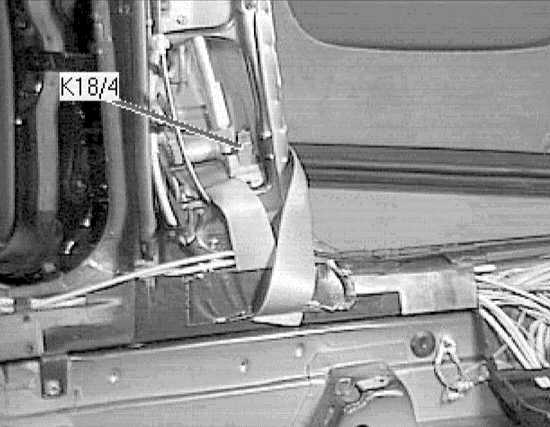

Электромагнит регулировки ремней безопасности (комфортная функция) (в салоне автомобиля, в основании левой стойки В)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

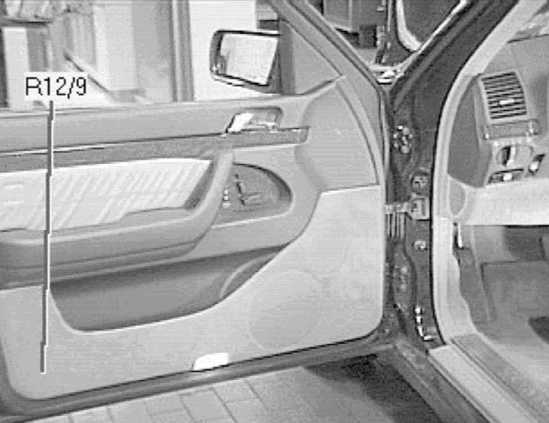

Запал боковой подушки безопасности (в раме водительской двери)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Запал пиротехнического натяжителя ремня безопасности (в салоне автомобиля, в основании левой стойки В)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

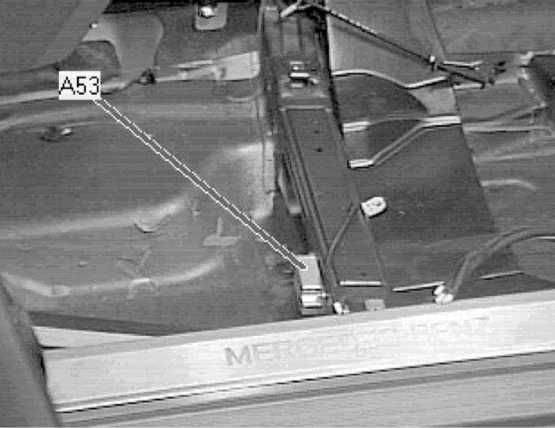

Датчик левой подушки безопасности (под водительским сиденьем, в передней части рамы)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

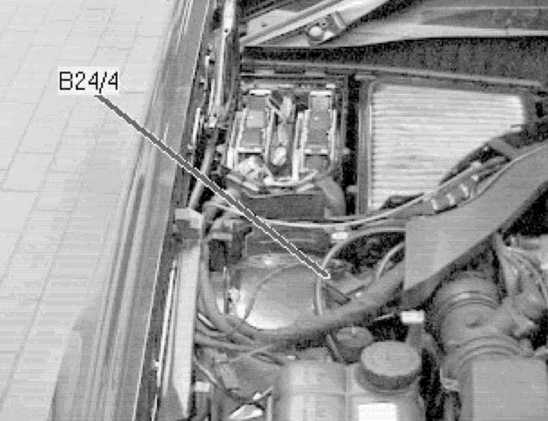

Правый передний кузовной датчик ускорения (в правом заднем углу двигательного отсека, перед монтажным блоком модуля управления)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

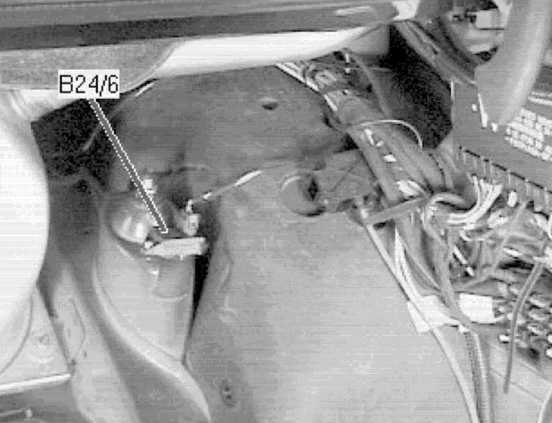

Датчик ускорения, правый задний

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

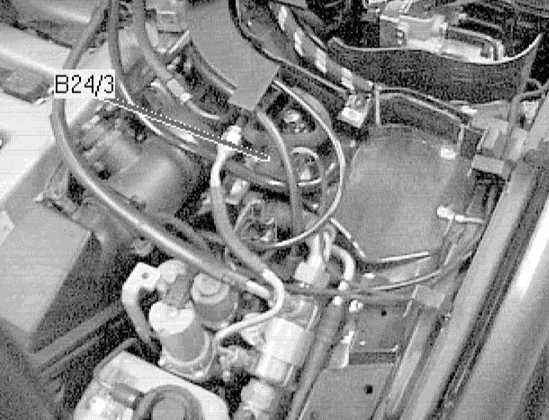

Левый передний кузовной датчик ускорения (в левой части двигательного отсека на брызговике арки левого колеса)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

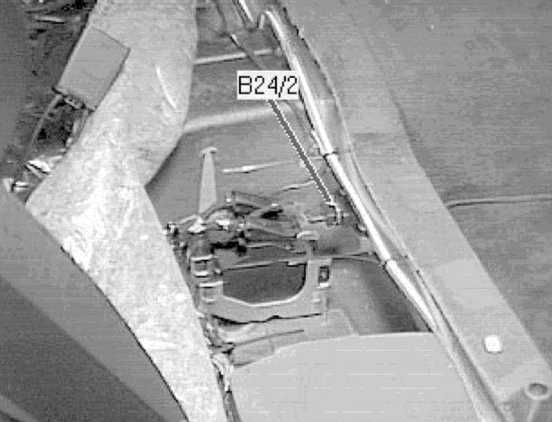

Датчик поперечных ускорений ABS (в салоне автомобиля, в центре под задним сиденьем, вблизи тоннеля трансмиссионной линии)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

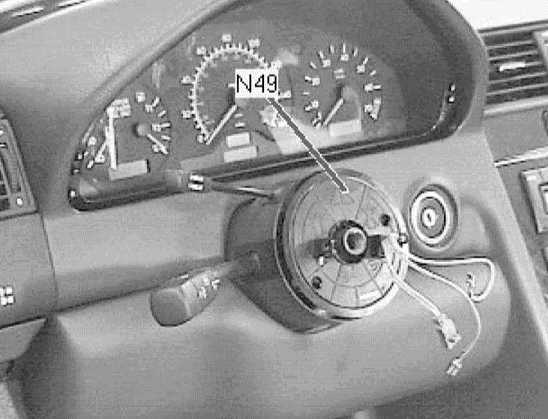

Датчик угла поворота рулевого колеса (cверху на рулевой колонке, под рулевым колесом)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

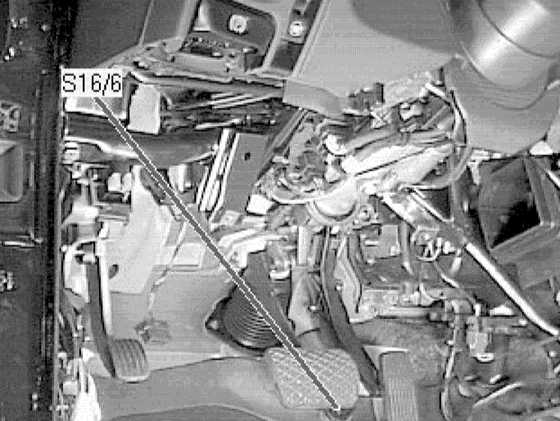

Датчик-выключатель активации режима kickdown (в водительском ножном колодце, под педалью газа)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

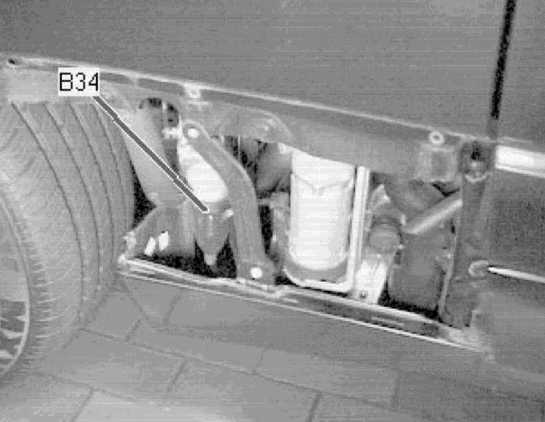

Датчик тормозного давления противозаносной системы (ESP) (в арке левого переднего колеса, в крыле под наружным молдингом)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Датчик рыскания (в левом переднем углу багажного отделения, под задней полкой)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

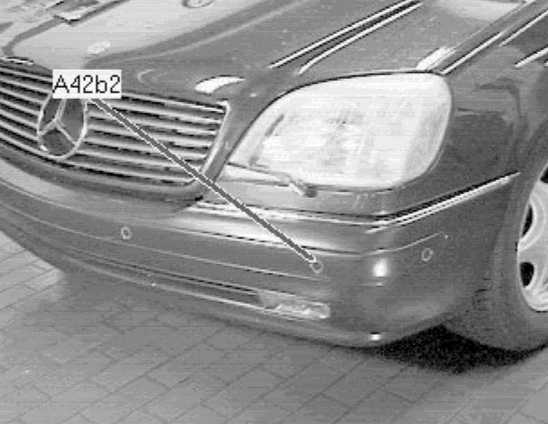

Датчик парковки (в левом углу переднего бампера)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

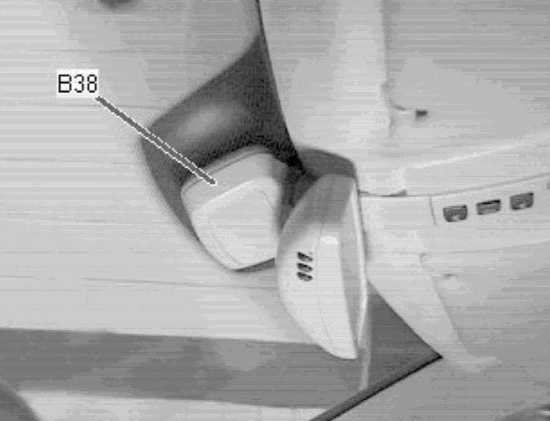

Датчик дождя (в салоне автомобиля, по центру ветрового стекла, встроен в сборку громкоговорителя/датчика зеркала)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

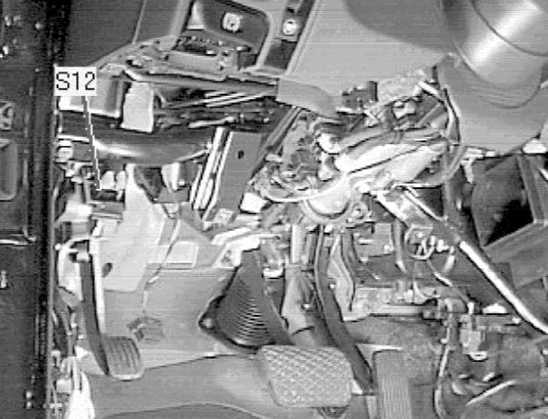

Датчик-выключатель стояночного тормоза (слева вверху в водительском ножном колодце, на кронштейне педали стояночного тормоза)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

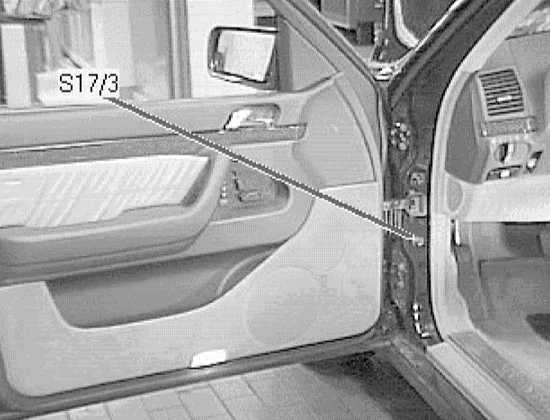

Датчик-выключатель двери (в проеме водительской двери, снизу на стойке А)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

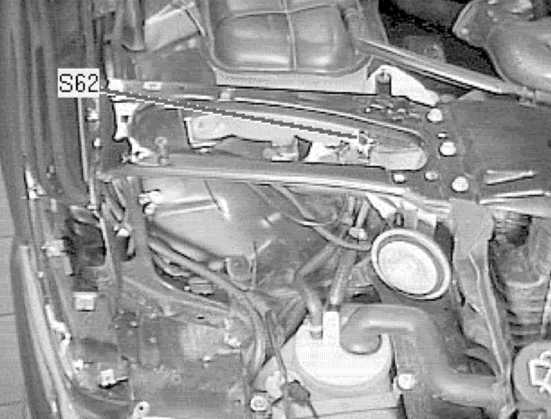

Датчик-выключатель капота (в правом переднем углу двигательного отсека, под защелкой замка на кожухе радиатора)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

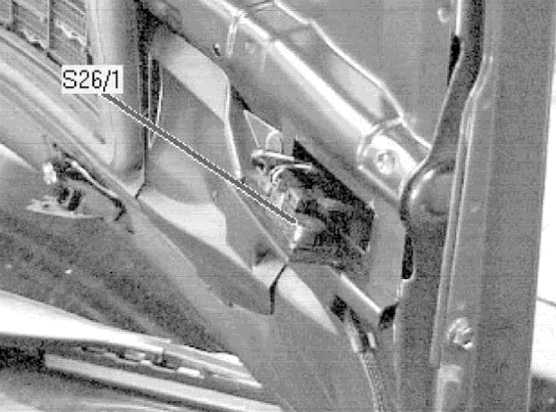

Термовыключатель подогрева сопел стеклоомывателя (в левом заднем углу капота под крышкой)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

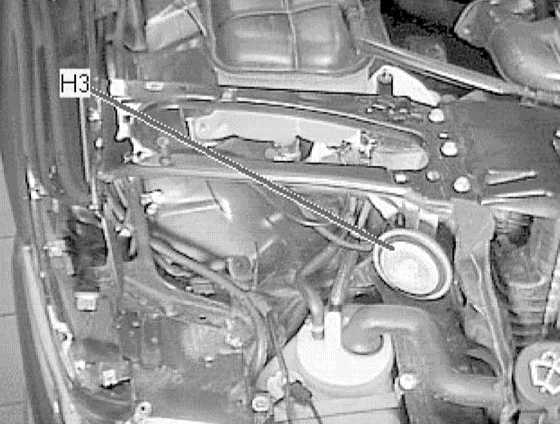

Сирена противоугонной сигнализации (в левом переднем углу двигательного отсека, позади блок-фары)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

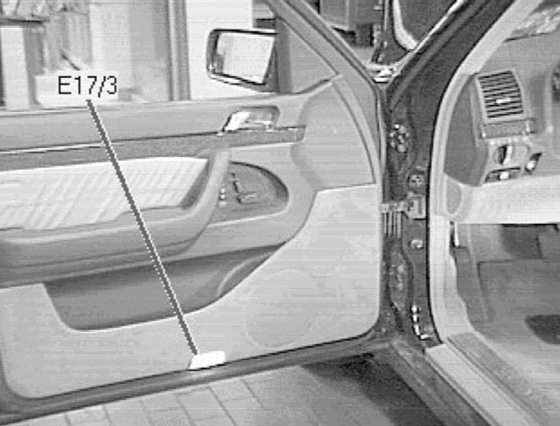

Лампа подсветки порога водительской двери (нижний край двери)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

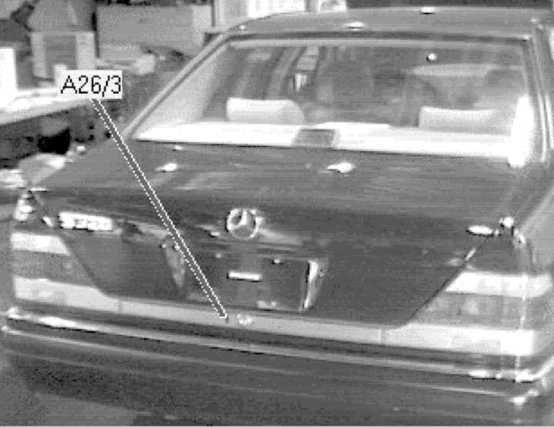

Инфракрасный датчик крышки багажного отделения (на задней панели, вблизи замкового цилиндра)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

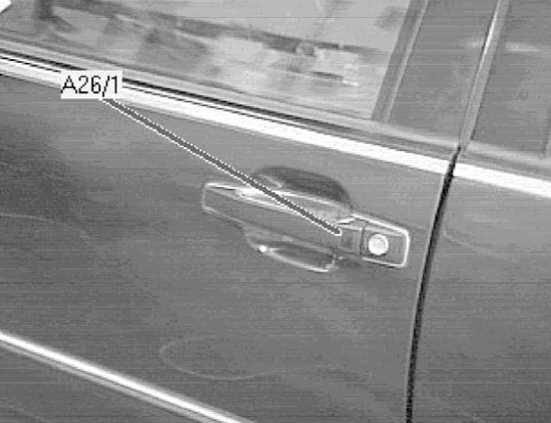

Инфракрасный приемник водительской двери. В задней части наружной ручки двери

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

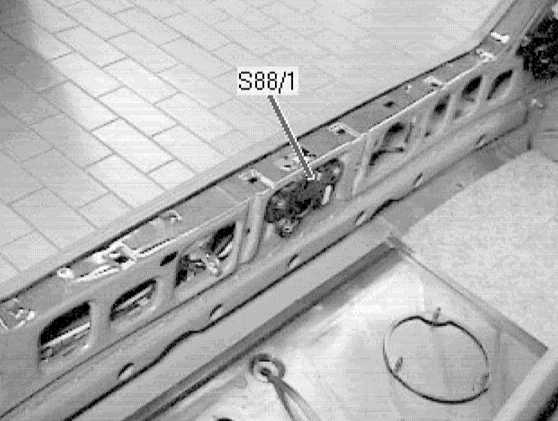

Поворотный тумблер/микровыключатель крышки багажника (в багажном отделении, встроен в сборку защелки замка)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

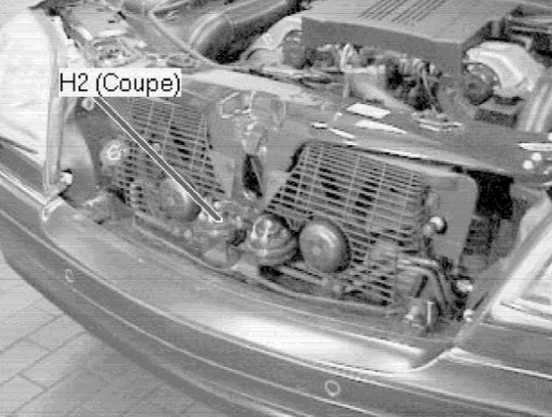

Рожки клаксона, - модели Купе (в центральной части панели передка, впереди радиатора, - два рожка)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Левый рожок клаксона, - модели Седан (под автомобилем, в левом переднем углу двигательного отсека, под блок-фарой, - правый рожок расположен симметрично)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

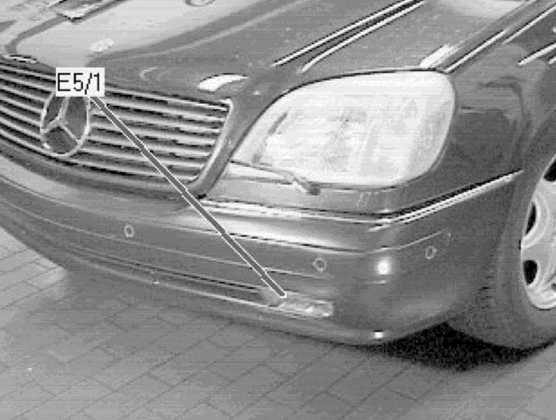

Левая противотуманная фара (вмонтирована в передний бампер)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

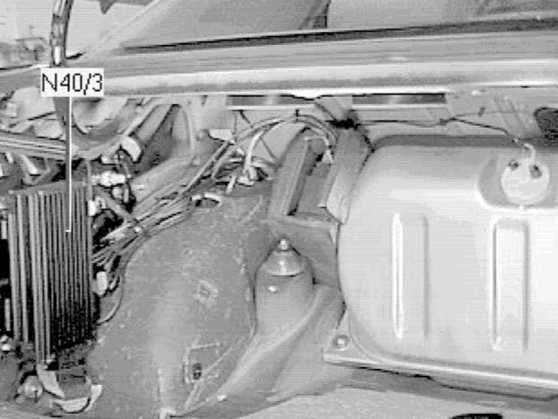

Усилитель аудиосистемы (слева в багажном отделении)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

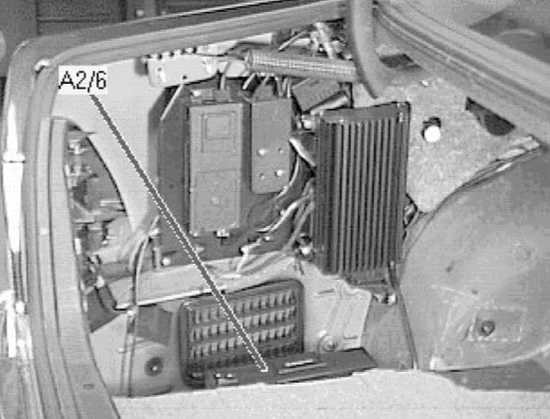

CD-чейнджер (в левой части багажного отделения, на балке рамы)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

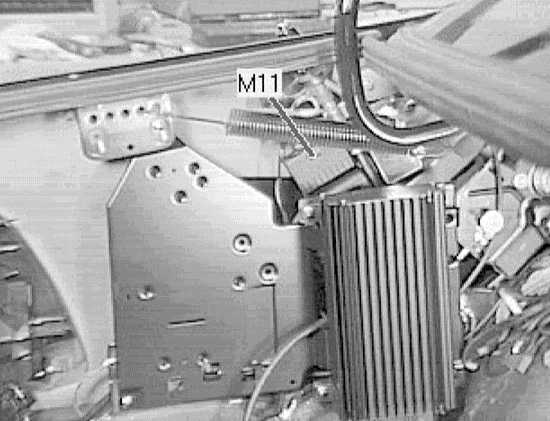

Автоматическая антенна (радиоприемник/телефон) (в левой части багажного отделения, - мачта антенны выдвигается из левого заднего крыла)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

Громкоговоритель водительской двери (в панели отделки двери)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

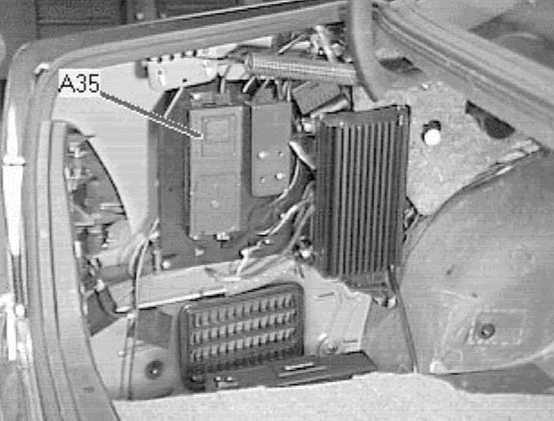

Приемопередатчик сотового телефона (в левой части багажного отделения)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

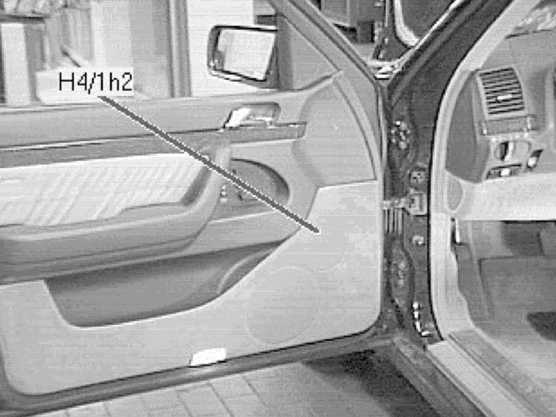

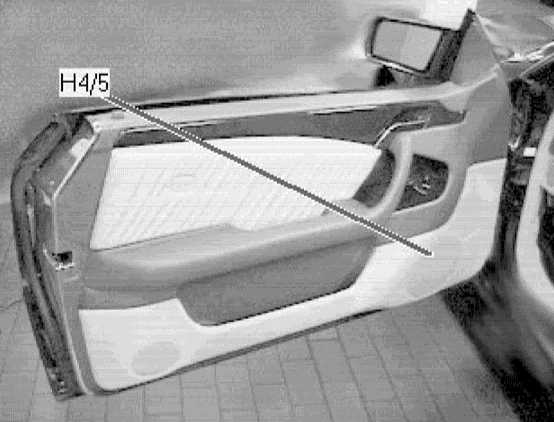

Низкочастотный громкоговоритель водительской двери (в сборке двери, под панелью обивки)

14.8 Расположение основных электрических элементов системы электрооборудования   кузова автомобиля Mercedes-Benz W140

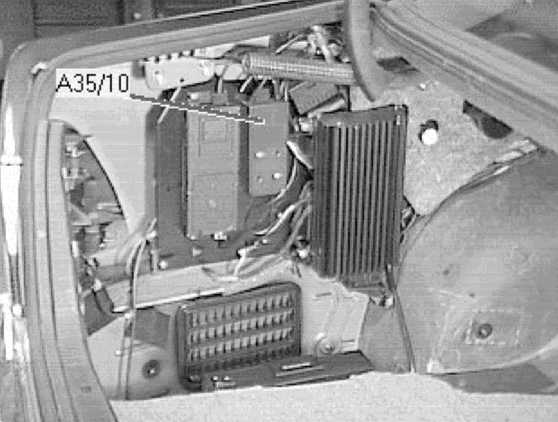

Модуль голосового управления сотового телефона (слева в багажном отделении)
