Мерседес Бенц W140. Передние крылья и локеры защиты колесных арок - детали установки



Мерседес Бенц W140. Передние крылья и локеры защиты колесных арок - детали установки

Передние крылья и локеры защиты колесных арок - детали установки

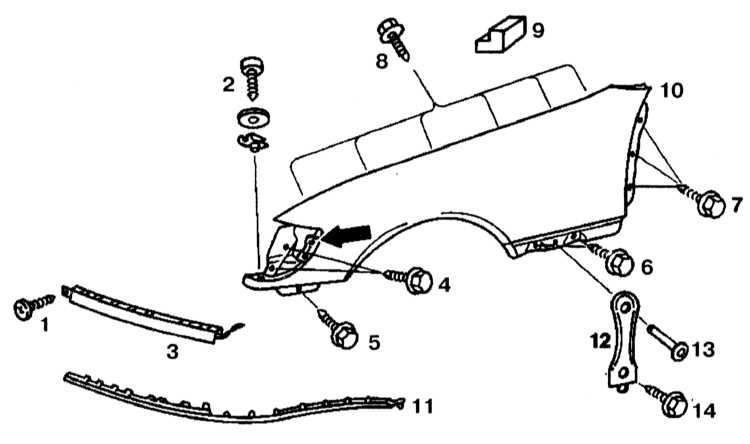

Детали установки переднего крыла

13.28 Передние крылья и локеры защиты колесных арок - детали установки Mercedes-Benz W140

1, 2, 4, 5, 6, 7, 8, 14 — Болты
3 — Панель
9 — Губчатое уплотнение
10 — Переднее крыло

11 — Прокладка
12 — Кронштейн
13 — Заклепка

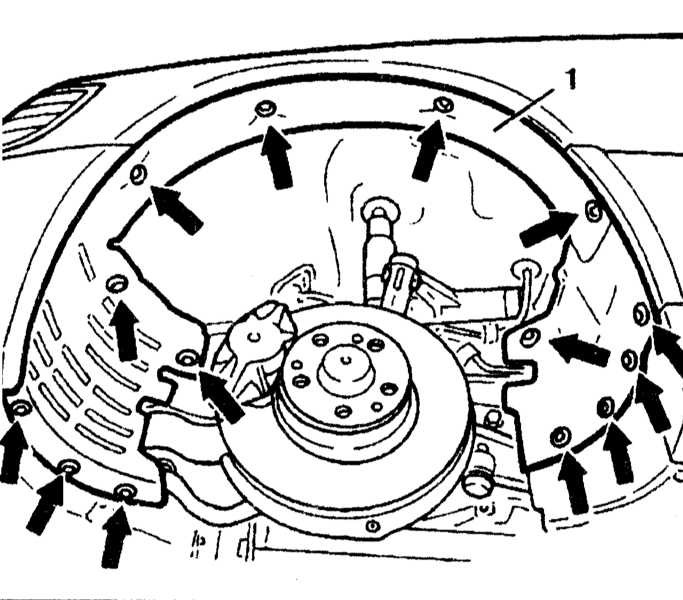

Гайки крепления локера защиты арки переднего колеса

13.28 Передние крылья и локеры защиты колесных арок - детали установки Mercedes-Benz W140

1 — Локер
Стрелки — Крепежные гайки

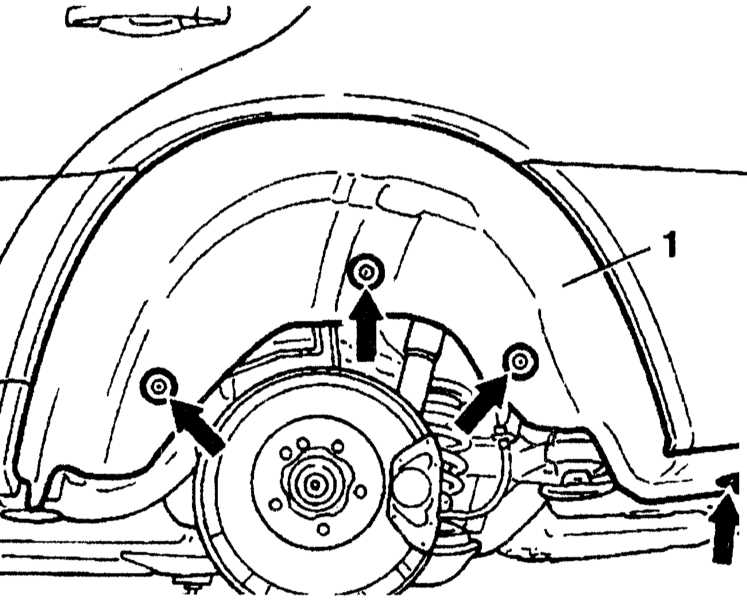

Гайки крепления локера защиты арки заднего колеса

13.28 Передние крылья и локеры защиты колесных арок - детали установки Mercedes-Benz W140

1 — Локер
Стрелки — Крепежные гайки
