Мерседес Бенц W140. Снятие и установка панелей внутренней обивки дверей



Мерседес Бенц W140. Снятие и установка панелей внутренней обивки дверей

Снятие и установка панелей внутренней обивки дверей

Передние двери

Снятие

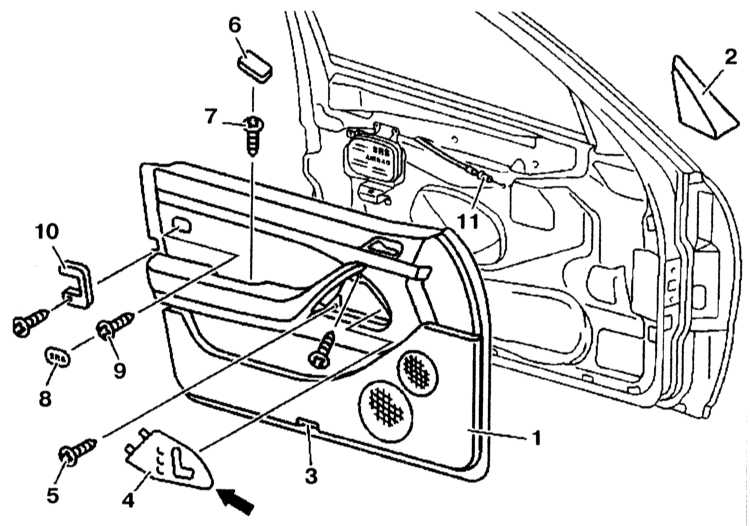

Детали установки панели обивки передней двери

13.17 Снятие и установка панелей внутренней обивки дверей Mercedes-Benz W140

1 — Обшивка передней двери
2 — Треугольная крышка наружного зеркала заднего вида
3 — Лампа индикации открывания двери
4 — Деревянная панель
5, 7, 9 — Болты

6 — Крышка
8 — Крышка SRS
10 — Накладка
11 — Трос управления


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите ручку стеклоподъемника.
2. Снимите треугольную крышку (2) наружного зеркала заднего вида.
3. Отсоедините разъем проводки от лампочки (3) индикации открывания двери и снимите ее.
4. Снимите деревянную панель (4) (стрелка).
5. Отсоедините разъемы проводки от выключателей и регуляторов.
6. Отверните болты (5) по периметру ручки открывания двери.
7. Отсоедините крышку (6) на подлокотнике и отверните болт (7).
8. Снимите крышку SRS (8) и отверните болт (9).
9. Снимите накладку (10).
10. Нажмите обшивку (1) внутрь двери снизу, спереди и сзади.
11. Снимите обшивку (1) с фиксаторов с помощью отвертки и через некоторое время снимите ее с внутренней панели двери.
12. Отсоедините трос управления (11).
13. Снимите обшивку (1).
14. Проверьте пленку и фиксаторы на внутренней панели двери и, если необходимо, замените ее.
15. Проверьте фиксаторы на обшивке (1) и, если необходимо, замените ее.

Установка

Установка проводится в порядке, обратном снятию.

Задние двери

Детали установки панели обивки задней двери

13.17 Снятие и установка панелей внутренней обивки дверей Mercedes-Benz W140

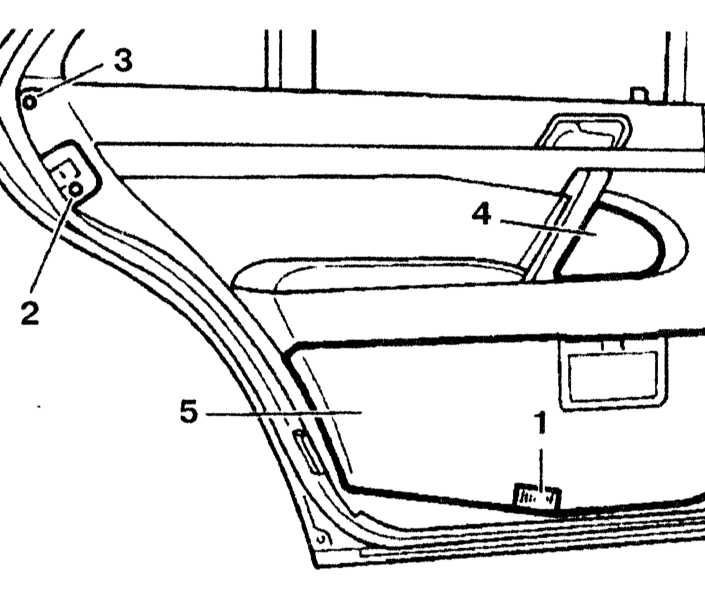

1 — Лампа индикации открывания двери
2, 3 — Болты
4 — Деревянная панель
5 — Обшивка задней двери

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите лампочку индикации открывания двери.

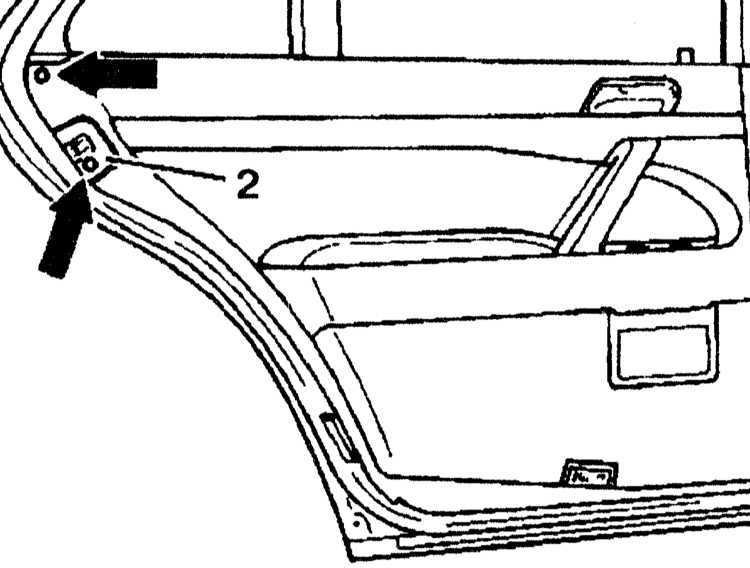

2. Отверните болты крепления блокировочной пластины (2) и снимите ее.

13.17 Снятие и установка панелей внутренней обивки дверей Mercedes-Benz W140

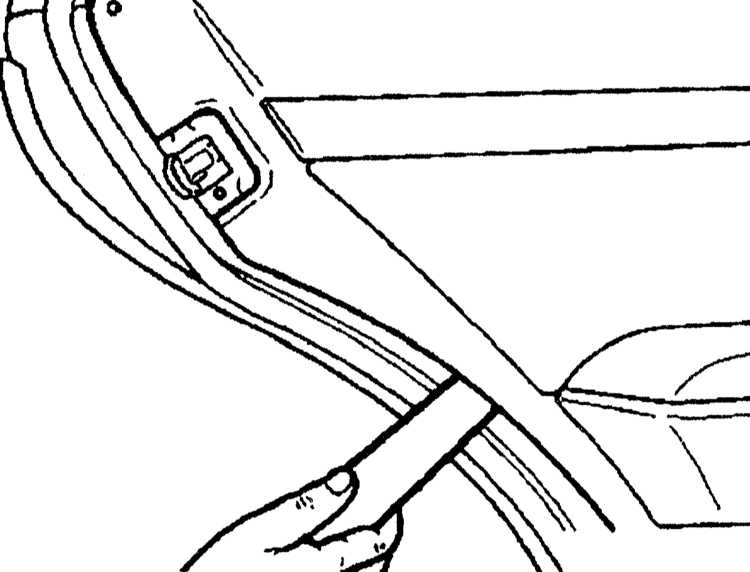

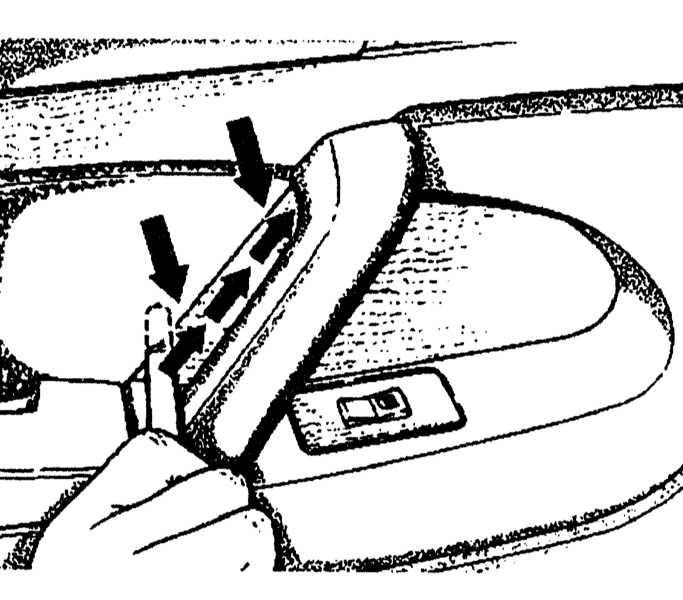

3. Отсоедините деревянную панель с помощью инструмента 140 589 16 63 00, вставив его между деревянной панелью и обивкой на панели двери. 13.17 Снятие и установка панелей внутренней обивки дверей Mercedes-Benz W140

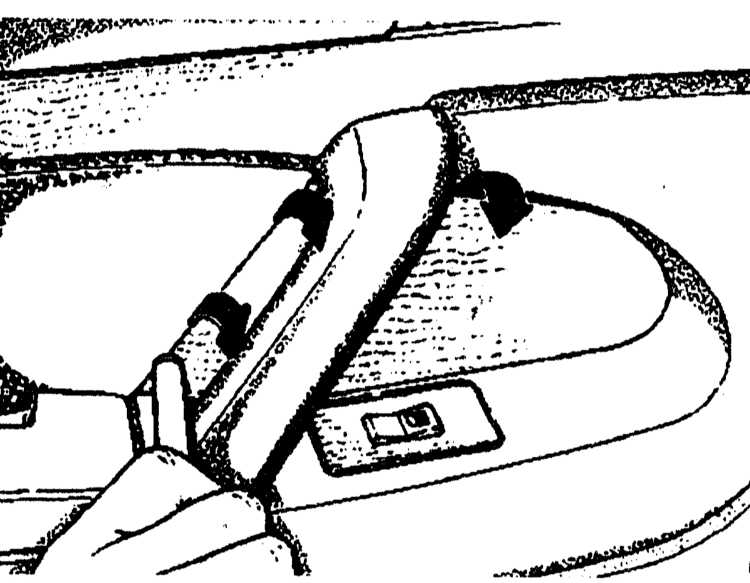

4. Извлеките деревянную панель. 13.17 Снятие и установка панелей внутренней обивки дверей Mercedes-Benz W140
5. Снимите деревянную панель. 13.17 Снятие и установка панелей внутренней обивки дверей Mercedes-Benz W140

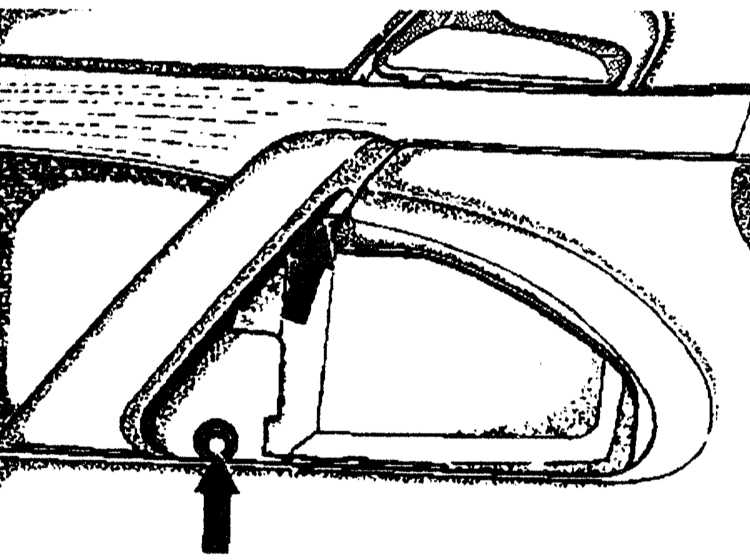

6. Отверните болты по периметру ручки открывания двери.
13.17 Снятие и установка панелей внутренней обивки дверей Mercedes-Benz W140
7. Выпрессуйте обивку двери из панели двери снизу, спереди и сзади с помощью пластиковой отвертки (имеется 9 фиксаторов). 13.17 Снятие и установка панелей внутренней обивки дверей Mercedes-Benz W140

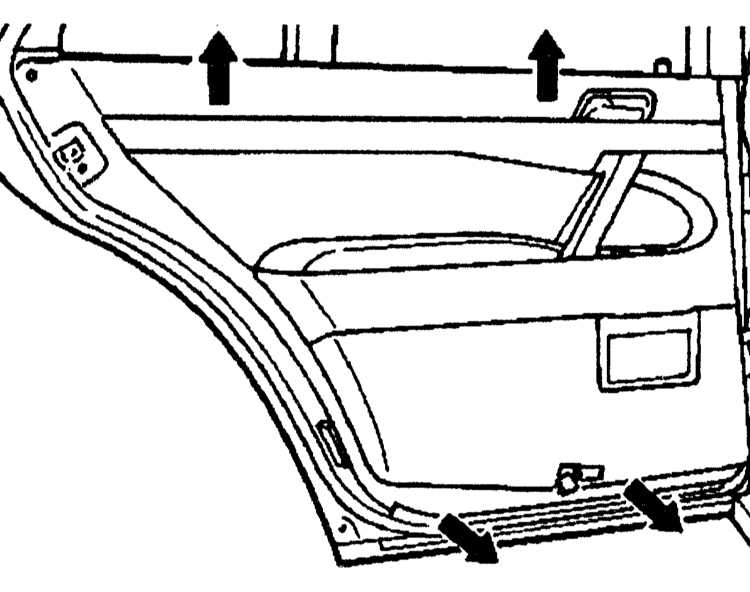

8. Начиная с передней верхней (i) части, извлекайте панель обивки из канала таким образом, чтобы одновременно высвободилась из панели двери снизу. 13.17 Снятие и установка панелей внутренней обивки дверей Mercedes-Benz W140
9. Отсоедините разъемы проводки от обшивки.

Установка

Установка проводится в порядке, обратном снятию.
