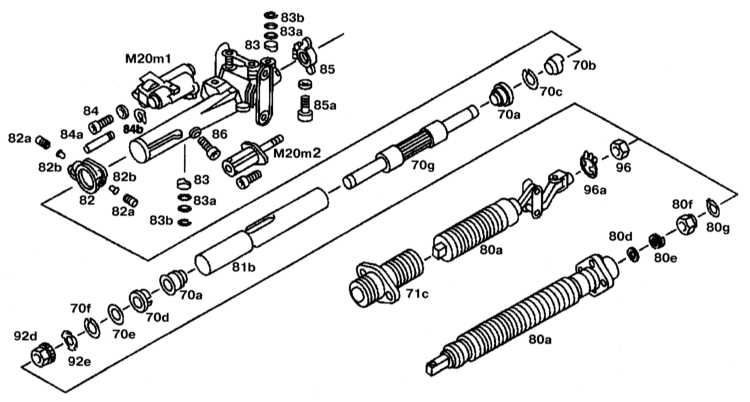

Мерседес Бенц W140. Разборка и сборка электронно-регулируемой рулевой колонки

1. Снимите рулевую колонку.
2. Снимите сальник (71c) с нижней части рулевого вала.
3. Отсоедините нижний рулевой вал (80a).

1. Проверьте поперечное биение нижнего рулевого вала (80a).
2. Снимите нижний кронштейн (82).
3. Установите регулятор высоты в среднее положение.
4. Снимите привод регулировки наклона рулевой колонки (верх/низ) (М20m2).
5. Снимите телескопический привод регулировки (внутрь/наружу) (М20m1).
6. Снимите упор рулевой колонки (83).
7. Снимите кронштейн (85).
8. Отверните болт (86) крепления крышки и извлеките вниз внутреннюю трубу из наружной трубы.
9. Разберите внутреннюю трубу.

1. Соберите внутреннюю трубу.
2. Смажьте внутреннюю трубу (81b) и вставьте ее снизу в наружную трубу.
3. Заверните в направляющую болт (86), совместив паз на внутренней трубе (81b) с болтом.
4. Установите телескопический привод регулировки (внутрь/наружу) (М20m1).
5. Далее сборка проводится в порядке, обратном снятию. Максимальное допустимое биение нижнего рулевого вала составляет 2.0 мм.
