Мерседес Бенц W140. Карданный вал



Мерседес Бенц W140. Карданный вал

Карданный вал

Снятие и установка карданного вала

Снятие

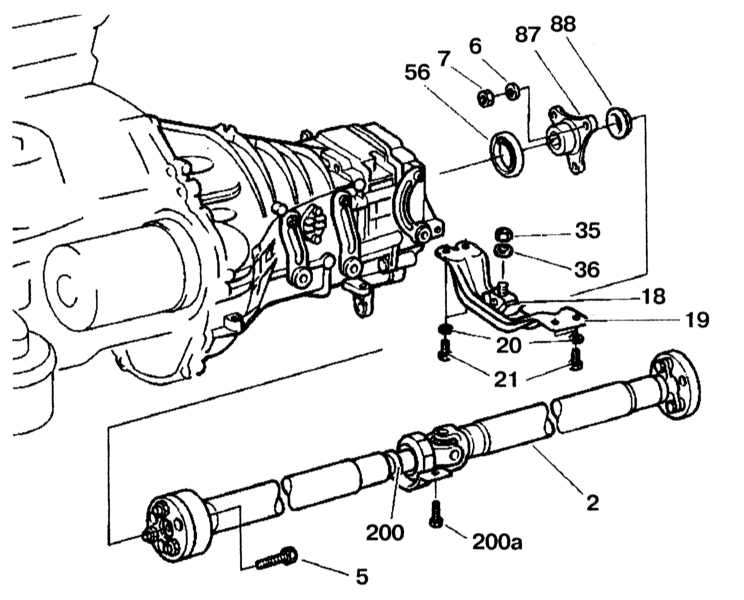

Детали установки карданного вала

10.2 Карданный вал Mercedes-Benz W140

2 — Карданный вал
5, 21, 200а — Болты
6, 20, 36 — Шайбы
7, 35, 88, 200 — Гайки

18 — Опора двигателя
19 — Кронштейн опоры двигателя
56 — Сальник
87 — Фланец


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите коробку передач с помощью домкрата.

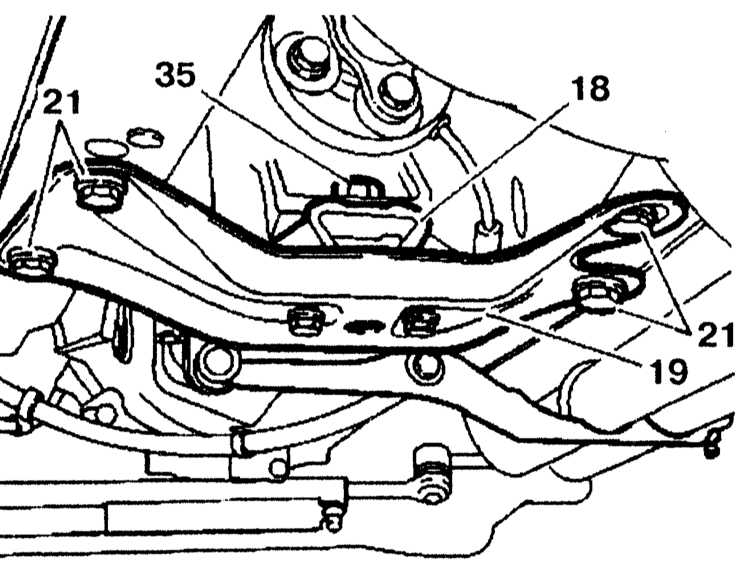

2. Отверните гайку крепления опоры двигателя (35). Отверните болты (21) с шайбами и снимите кронштейн двигателя (19) вместе с опорой (18). 10.2 Карданный вал Mercedes-Benz W140

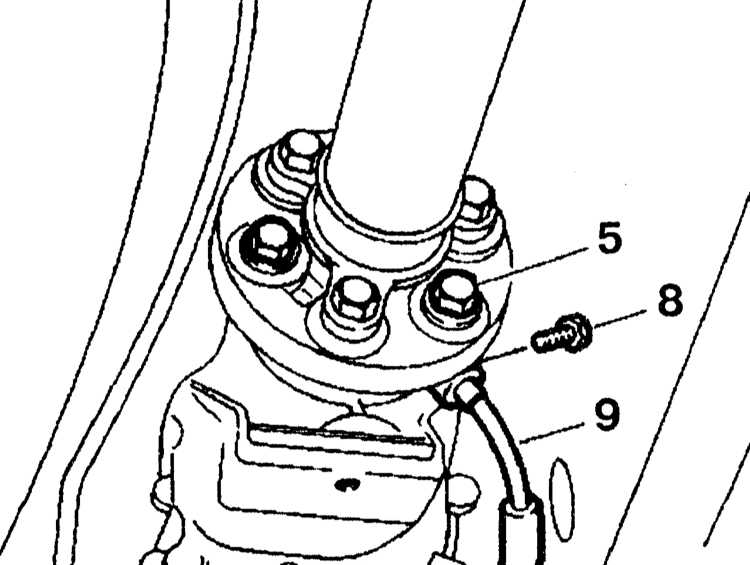

3. Отверните карданный вал от коробки передач. Отверните болт (8) крепления вала спидометра (9) и снимите его. 10.2 Карданный вал Mercedes-Benz W140

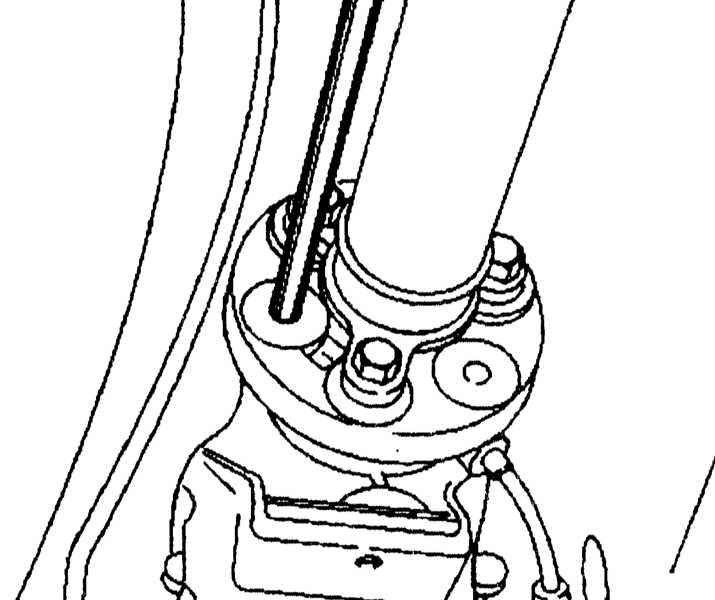

4. Ослабьте установочные втулки во фланце кардана. Для этого используйте выколотку диаметром 10 мм и длиной примерно 150 мм. 10.2 Карданный вал Mercedes-Benz W140

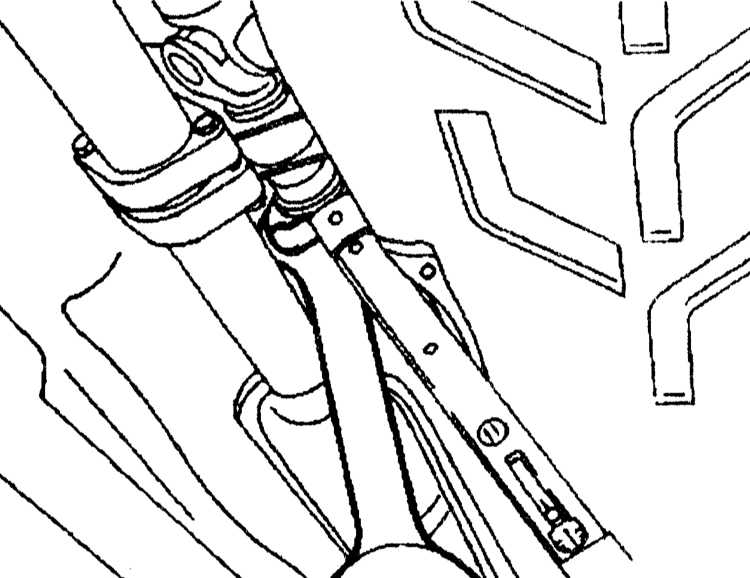

5. Ослабьте гайку карданного вала и переместите карданный вал от фланца по направлению к задней части автомобиля. 10.2 Карданный вал Mercedes-Benz W140

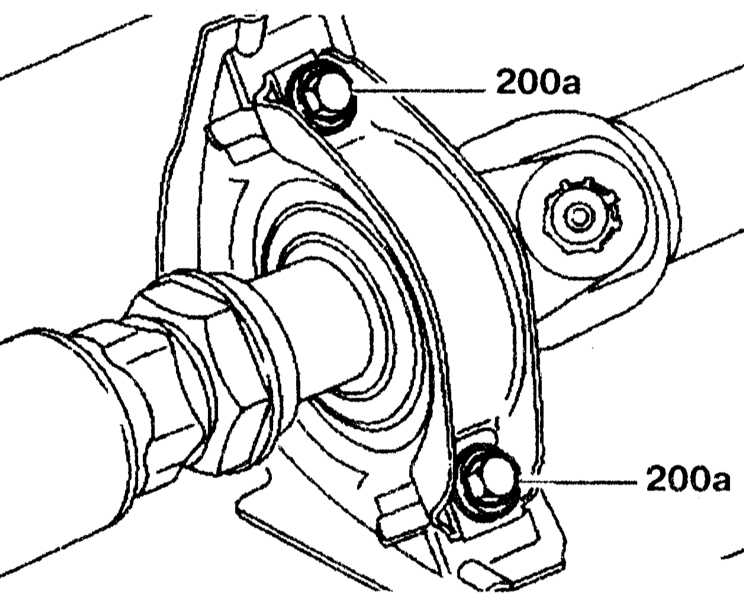

6. Отверните болты (200a). 10.2 Карданный вал Mercedes-Benz W140

Установка

Установка производится в обратном порядке.
