Разборка и сборка многодискового тормоза В1

Разборка

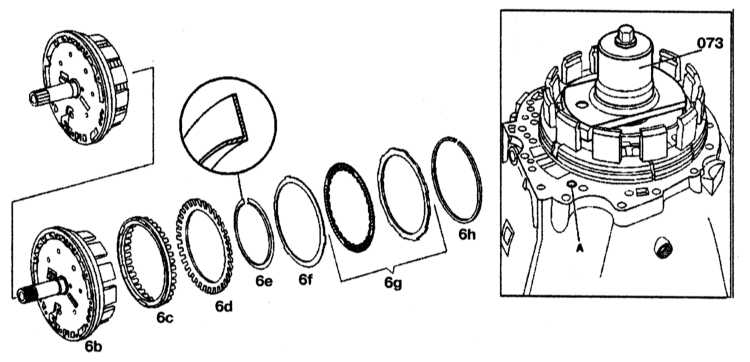

Конструкция многодискового тормоза В1

9.4.9 Разборка и сборка многодискового тормоза В1 Mercedes-Benz W140

6b — Наружная опора тормоза В1
6c — Поршень
6d — Обратная дисковая пружина поршня
6f — Дисковая пружина блока дисков

6g — Блок шестерен
6e, 6h — Стопорные кольца
073 — Съемник
A — Масляный канал тормоза В1


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стопорное кольцо (6h).
2. Снимите блок дисков (6g) и дисковую пружину (6f) с наружной опоры.
3. Установите съемник (073) на дисковую пружину (6d) и сжимайте ее до тех пор, пока паз для стопорного кольца не освободится.
4. Снимите стопорное кольцо (6e).
5. Снимите поршень (6c) с наружной опоры, осторожно подавая воздух в отверстие (A).

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите поршень (6c) на наружную опору.
2. Установите дисковую пружину (6d).
3. Установите съемник (073) на дисковую пружину (6d) и сжимайте его до тех пор, пока стопорное кольцо 6e не будет установлено в паз.
4. Вставьте стопорное кольцо (6e).

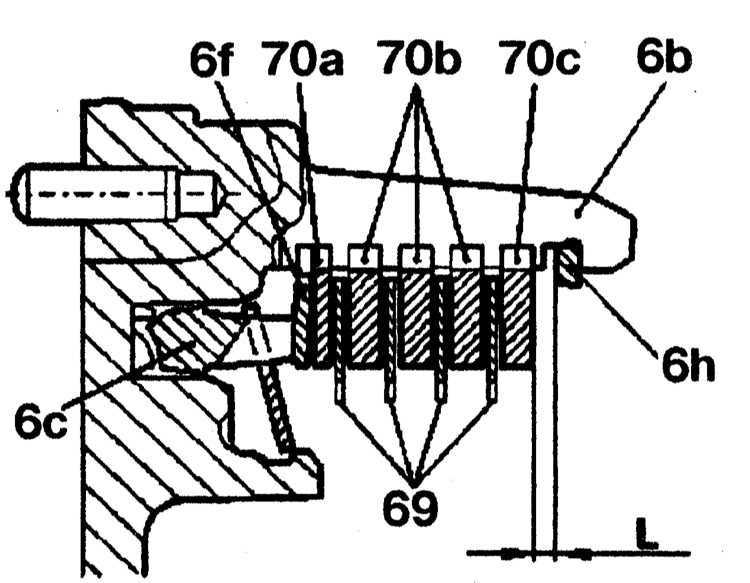

Разрез тормоза В1

9.4.9 Разборка и сборка многодискового тормоза В1 Mercedes-Benz W140

6b — Наружная опора тормоза В1
6c — Поршень
6f — Дисковая пружина
6h — Стопорное кольцо
69 — Фрикционные диски

70a — Наружный диск толщиной 1.8 мм
70b — Наружный диск толщиной 3.5 мм/новый диск 2.8 мм
70c — Наружный диск толщиной 4.0 мм
L — Зазор


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте дисковую пружину (6f) и блок дисков (96g) на наружную опору и измерьте зазор В1. Вставьте диски тормоза В1 вместе в порядке, представленном на иллюстрации, и установите их по очереди.

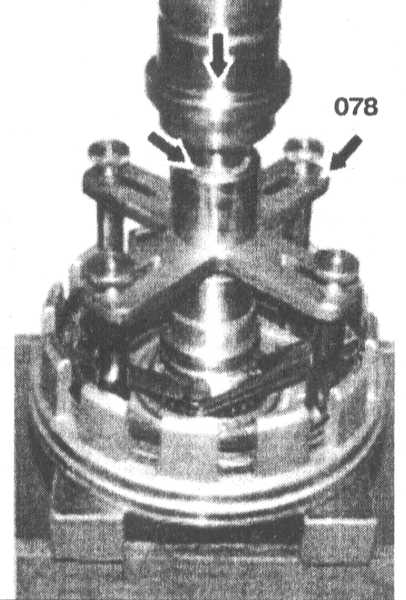

2. Установите пресс (078) на наружный диск (70c). 9.4.9 Разборка и сборка многодискового тормоза В1 Mercedes-Benz W140
3. Сожмите блок дисков до упора (пока не покажется отметочное кольцо - маленькая стрелка).
4. Измерьте зазор «L» между стопорным кольцом (6h) и наружным диском (70c) в трех точках. Величина зазоров в многодисковом тормозе В1 приведена ниже в таблице.

В случае необходимости отрегулируйте зазор путем подборки стопорного кольца (6h) требуемой толщины. Выпускаются стопорные кольца толщиной 2.6, 2.9, 3.2, 3.5, 3.8 и 4.1 мм.

Установите подобранное кольцо.

Величина зазоров в многодисковом тормозе B1

Диск

Величина зазора, мм

4
1.90
2.30
5
2.00
2.40
