Мерседес Бенц W140. Сцепление К2



Мерседес Бенц W140. Сцепление К2

Сцепление К2

Разборка

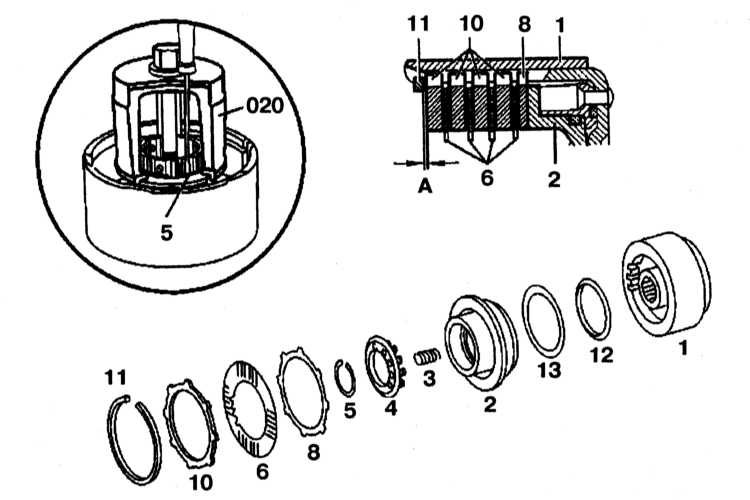

Конструкция сцепления К2

9.3.18 Сцепление К2 Mercedes-Benz W140

1 — Суппорт наружных дисков
2 — Поршень
3 — Пружина
4 — Пружинная втулка
5, 11 — Стопорные кольца

6 — Внутренний диск
8, 10 — Наружные диски
12, 13 — Уплотнительные кольца
020 — Съемник
A — Зазор в сцеплении К2


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стопорное кольцо (11) с наружного суппорта (1) наружных дисков сцепления.
2. Снимите диски (6), (8) и (10). Проверьте диски на отсутствие износа и повреждений.
3. Установите съемник (020) на пружинную втулку (4) и снимите стопорное кольцо (5).
4. Снимите пружинную втулку (4) и пружины (3).
5. Извлеките поршень (2) из суппорта (1).
6. Снимите уплотнительные кольца (12) и (13) с поршня (2).

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

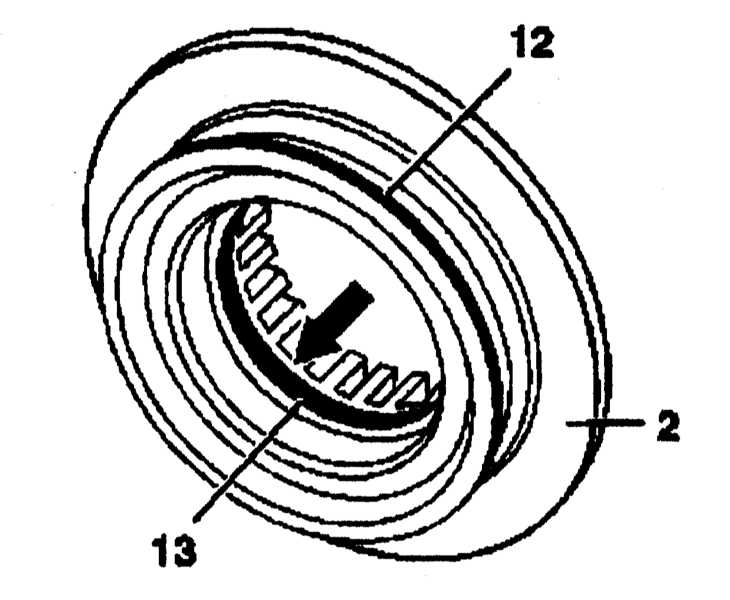

1. Установите уплотнительные кольца (12) и (13) на поршень (2). Проследите, чтобы уплотнительные кромки не оказались перекручены и были установлены в направлении стрелки. 9.3.18 Сцепление К2 Mercedes-Benz W140

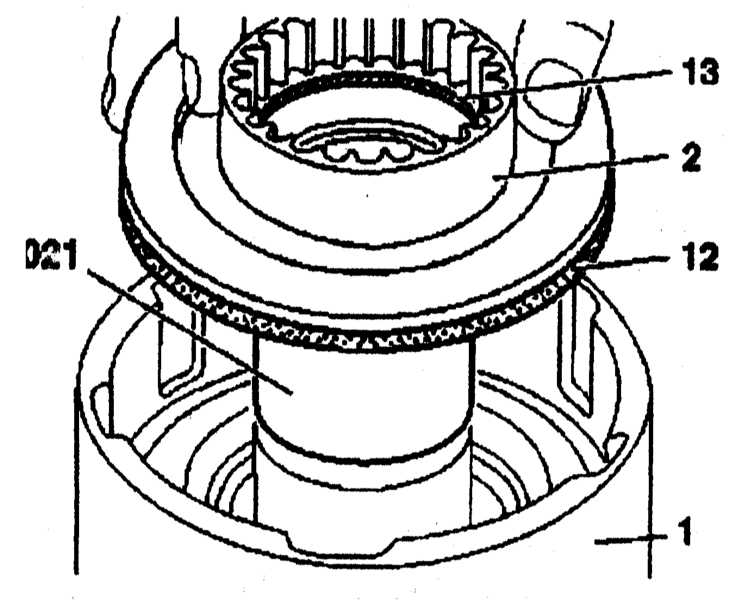

2. Установите втулку (021) на суппорт (1), смажьте втулку (021) и уплотнительные кольца (12) и (13) трансмиссионным маслом, осторожно установите поршень (2) в суппорт (1), запрессуйте поршень (2) без перекоса, слегка поворачивая его. 9.3.18 Сцепление К2 Mercedes-Benz W140
3. Установите пружинную втулку (4) и пружины (3).
4. Установите съемник (020) на пружинную втулку (4) и установите стопорное кольцо (5).
5. Установите диски (6), (8) и (10) в суппорт (1).
6. Установите стопорное кольцо (11).

Проверка зазора

Проверьте зазор «A». Номинальная величина зазора «А» в сцеплении К2 лежит в пределах диапазона 0.7-1.3 мм. Отрегулируйте зазор с путем подборки стопорного кольца (11). Выпускаются стопорные кольца толщиной 2.0, 2.5 и 3.0 мм.
