Мерседес Бенц W140. РКПП 717.454



Мерседес Бенц W140. РКПП 717.454

РКПП 717.454

Общая информация

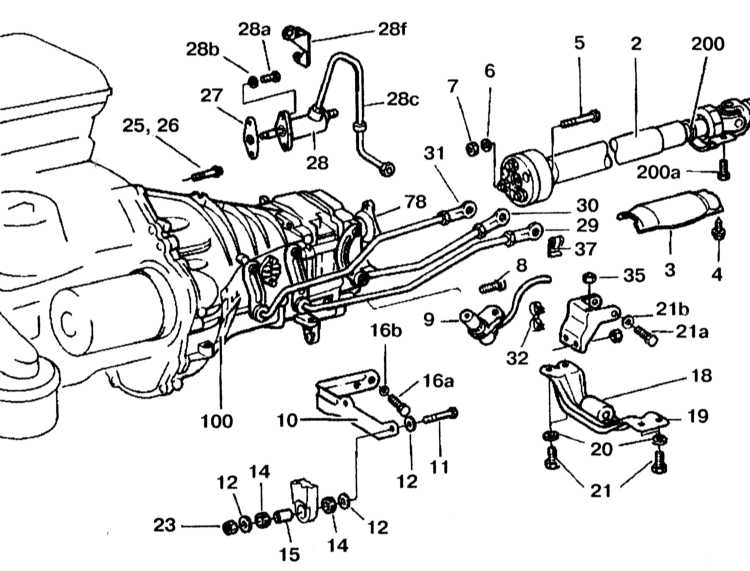

Детали установки РКПП 717.454

Детали установки РКПП № 717.454

8.6.1 РКПП 717.454 Mercedes-Benz W140

2 — Карданный вал
3 — Теплозащитный щиток
4, 3, 8, 11, 16a, 21, 21a, 25, 26, 20a, 200a — Болты
6, 12, 16b, 20, 21b, 28b — Прокладки
7, 14, 23, 200 — Гайки
9 — Датчик скорости
10 — Кронштейн системы выпуска
18 — Опора двигателя

19 — Кронштейн двигателя
28 — Рабочий цилиндр сцепления
28c — Гидравлический трубопровод
28f — Кронштейн
29, 30, 31 — Тяги переключения передач
32, 37 — Фиксаторы
87 — Фланец коробки передач
100 — Коробка передач
