Мерседес Бенц W140. Замена конических роликовых подшипников коробки передач до № 6141000



Мерседес Бенц W140. Замена конических роликовых подшипников коробки передач до № 6141000

Замена конических роликовых подшипников коробки передач до № 6141000

Разборка

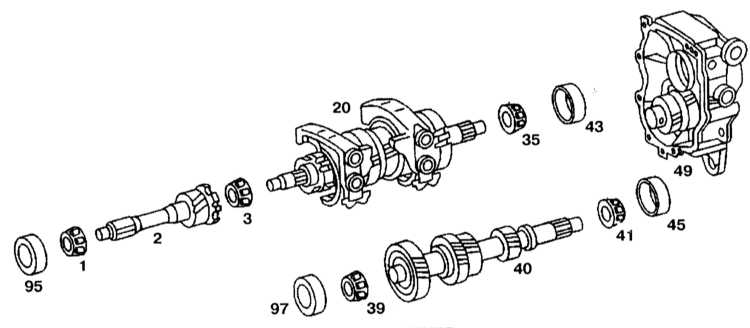

Замена конических роликовых подшипников коробки передач до № 6141000: (1), (3), (36), (39), (41)

8.5.6 Замена конических роликовых подшипников коробки передач до № 6141000 Mercedes-Benz W140

Конические роликовые подшипники
2 — Ведущий вал
20 — Ведомый вал
40 — Промежуточный вал
43, 45, 95, 97 — Наружные обоймы подшипников
49 — Промежуточная пластина


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выпрессуйте конический роликовый подшипник (1) с ведущего вала (2).
2. Выпрессуйте задний конический роликовый подшипник (36) с ведомого вала (20) .
3. Выпрессуйте передний конический роликовый подшипник (39) с промежуточного вала (40).
4. Выпрессуйте задний конический роликовый подшипник (41) с промежуточного вала (40).
5. Выпрессуйте наружные обоймы (43), (45), (95) и (97) с помощью выколотки.

Сборка

Сборка проводится в порядке, обратном снятию.
